2270 -5- 2280
КРАТКИЕ ХАРАКТЕРИСТИКИ
1. Обнаружение радиосигнала в диапазонах К, Х и Ка.
2. Реакция на импульсные сигналы в формате Ultra(K), SP(K), РОР(К)
и Ultra(X).
3. Круговое обнаружение сигнала лазера. La 360°.
4. Процессор. Алгоритм селекции сигнала на фоне помех.
5. Расширенные система защиты от ложных сигналов.
Режимы CITY, CITY 2, HIGHWAY, HIGHWAY 2.
6. Светодиодный символьный дисплей. Индикатор уровня сигнала
7. Настройка яркости дисплея. Функция DIM. 4 уровня
8. Динамик. Голосовые предупреждения на Русском или Английском
языке ( CRUNCH 2280 ). Функция отключаемая.
9. Тональное оповещение.
Каждому типу тревоги присвоен отдельный тональный сигнал.
10. Плавная настройка громкости.
11. Звуковое подтверждение при изменении настроек.
12. Функция автоматического приглушения тревоги. AutoMUTE.
13. Ручное отключение звуковой тревоги. Функция MUTE.
14. Интенсивность визуальной и звуковой тревоги пропорциональна
мощности обнаруженного сигнала.
15. Память настроек.
Сохранение пользовательских установок после отключения прибора.
16. Функция AutoTEST.
Цикл автоматического тестирования детектора после включения.
17. Функция ОБУЧЕНИЯ. Демонстрация работы детектора.
18. Цифровой КОМПАС.
19. Символьный индикатор цифрового компаса.
20. Режим калибровки компаса.
21. Установка на панели приборов или ветровом стекле.
ПРИМЕЧАНИЕ: Характеристики радар-детектора могут быть изменены Производи-
телем, с целью улучшения пользовательских качеств, без предварительного уве-
домления.
Лазер/Радар-детекторы CRUNCH
2270 -6- 2280
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

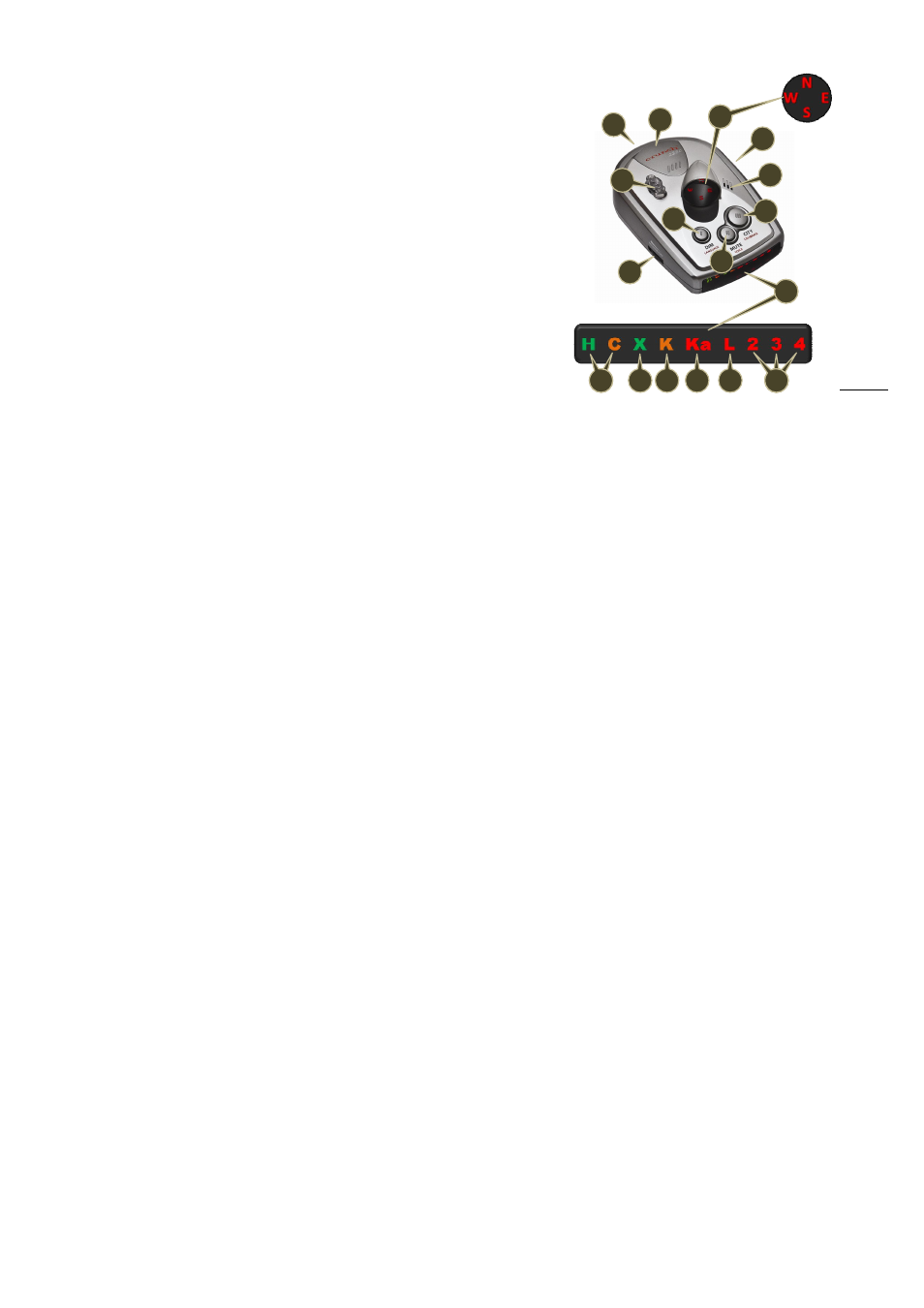

На рисунке №1 показан внешний вид прибора, органы управления и
индикация:
1. Гнездо подключения кабеля питания «DC 12V». Электриче-
ский разъём, предназначенный для подключения прибора к источнику
электропитания с помощью штатного кабеля питания (входит в ком-
плект). Подробности в главе «Установка прибора».
2. Поворотный выключатель «VOLUME/OFF». Электрический вы-
ключатель с функцией реостата, предназначенный для включения (вы-
ключения) устройства, а так же изменение громкости звука. Подробно-
сти в главе «Режимы работы».
3. Кнопка «DIM» («DIM LANGUADE »). Орган управления, предназна-
ченный для настройки яркости свечения дисплея, а так же изменения
формата голосового оповещения (русский или англоязычный в версии
CRUNCH 2280 ). Подробности в главе «Режимы работы».
4. Кнопка «MUTE» («MUTE VOICE »). Орган управления, предназна-
ченный для оперативного отключения звуковой тревоги. Кроме того, в
Рисунок №1
1
2
3
4
5
6
7
8
9
10 10
11 11
a b c d e f f f a
Лазер/Радар-детекторы CRUNCH
2270 -7- 2280
версии CRUNCH 2280 , данная кнопка отключает голосовое оповещение
прибора. Подробности в главе «Режимы работы».
5. Кнопка «CITY CALIBRATE ». Орган управления, предназначенный
для изменения чувствительности прибора к ложным сигналам, а так же
активации функции калибровки компаса. Кроме того, с помощью кнопки
«CITY
CALIBRATE », производится включение функции ОБУЧЕНИЕ. Под-
робности в главе «Режимы работы».
6. Приёмник оптического диапазона. Многокаскадное устройство
приёма и обработки сигнала в оптическом диапазоне. Входными эле-
ментами устройства является фронтальная и верхняя широкоугольные
линзы.
Примечание. В Лазер/Радар-детекторах CRUNCH 2270/CRUNCH
2280 верхняя приёмная линза расширяет сектор приёма сигнала лазе-
ра до 360°.
7. Сверхвысокочастотная антенна. Встроенная рупорная антенна
является входным элементом радиоприёмного устройства и предназна-
чена для приёма сигнала в строго определенных диапазонах частот (К,
Х и Ка).
8. Место крепления кронштейна. Установочный профиль, предна-
значенный для фиксации прибора к соответствующему креплению
кронштейна. Подробности в главе «Установка прибора».
9. Звуковой сигнализатор. Устройство воспроизведения голосового
оповещения (только в модели CRUNCH 2280 ), сигналов тревоги и то-
нального подтверждения изменений настройки прибора.
10. Дисплей. Светодиодное символьное табло. Служит визуальным
сигнализатором, предназначенным для отображения информации о
диапазоне и типе обнаруженного сигнала, а так же текущего режима
работы. Дисплей представляет собой восьмиразрядный трафарет, под-
свеченный разноцветными светодиодами. Каждый светодиод является
отдельным индикатором, в совокупности с трафаретом, формирует сим-
вол дисплея. Каждый символ дисплея определяет функцию или режим
работы детектора:
a) Индикаторы [ Н ] и [ С ]. Символы зелёного и оранжевого цве-
та. Загораются самостоятельно или совместно с символом [ 2 ]. Подтвер-
ждают текущий режим работы радар-детектора: HIGHWAY (ТРАССА -
режим по умолчанию), HIGHWAY1 (ТРАССА1), CITY (ГОРОД), CITY1
(ГОРОД1). Подробности в главе «Режим ГОРОД».
b) Индикатор [ Х ]. Символ зелёного цвета. Мигание символа (с
переменной интенсивностью) сигнализирует пользователю о присутст-
вии сигнала в диапазоне Х. Интенсивность мигания пропорционально
мощности обнаруженного сигнала.
c) Индикатор [ К ]. Символ оранжевого цвета. Мигание символа
(с переменной интенсивностью) сигнализирует пользователю о присут-
Лазер/Радар-детекторы CRUNCH
2270 -8- 2280
ствии сигнала в диапазоне К. Интенсивность мигания индикатора про-
порциональна мощности обнаруженного сигнала.
d) Индикатор [ Ка ]. Символ красного цвета. Мигание символа (с
переменной интенсивностью) сигнализирует пользователю о присутст-
вии сигнала в диапазоне Ка. Интенсивность мигания индикатора про-
порциональна мощности обнаруженного сигнала.
e) Индикатор [ L ]. Символ красного цвета. Мигание символа
сигнализирует пользователю о том, что обнаружено присутствие сигна-
ла La (лазера).
f) Индикаторы [ 2 ], [ 3 ], [ 4 ]. Символы красного цвета. Индика-
торы уровня принимаемого сигнала. Включаются совместно с символами
[
К ], [ Х ] или [ Ка ]. Последовательное включение данных символов ука-
зывает на приближение к источнику обнаруженного сигнала. Кроме
того индикатор [
2 ] совместно с символами [ Н ] и [ С ] подтверждает
текущий режим работы детектора.
11. Дополнительный дисплей. Дисплей электронного компаса. Так
же как и основной дисплей, представляет собой трафарет, подсвечен-
ный светодиодами красного цвета. Разрядность дисплея соответствует
своей функции и отображает символы обозначающие стороны света
([
N ]-север, [ S ]-юг, [ W ]-запад и [ Е ]-восток).
УСТАНОВКА ПРИБОРА
Установка Лазер/Радар-детектор CRUNCH производится внут-
ри салона автомобиля двумя способами: на панели приборов или на
ветровом стекле. Процесс установки не предполагает участие техниче-
ского персонала, радар-детектор может поставить любой автолюбитель,
не обладающий специальной подготовкой. При установке прибора не-
обходимо придерживаться следующих правил:
1. Место расположения прибора должно обеспечивать свободный дос-
туп водителя к органам управления
2. После установки, прибор не должен ограничивать обзор водителя
3. Радар-детектор не должен угрожать водителю и/или пассажиру на-
несением травмы в случае резкого торможения или другой нештатной
ситуации в пути
4. Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения
5. Установка прибора на панель приборов необходимо производить при
температуре поверхностей не ниже +5°С
Установка на панель приборов (Рис.2).
Велкро застёжка (липучка), входящая в комплект поставки
прибора, в некоторых случаях, наиболее удобный вариант крепления.
Для установки Лазер/Радар-детектора
CRUNCH на панель приборов
необходимо:
