SOUND QUEST
220
-13-
220
ЛАЗЕР/РАДАР-ДЕТЕКТОР

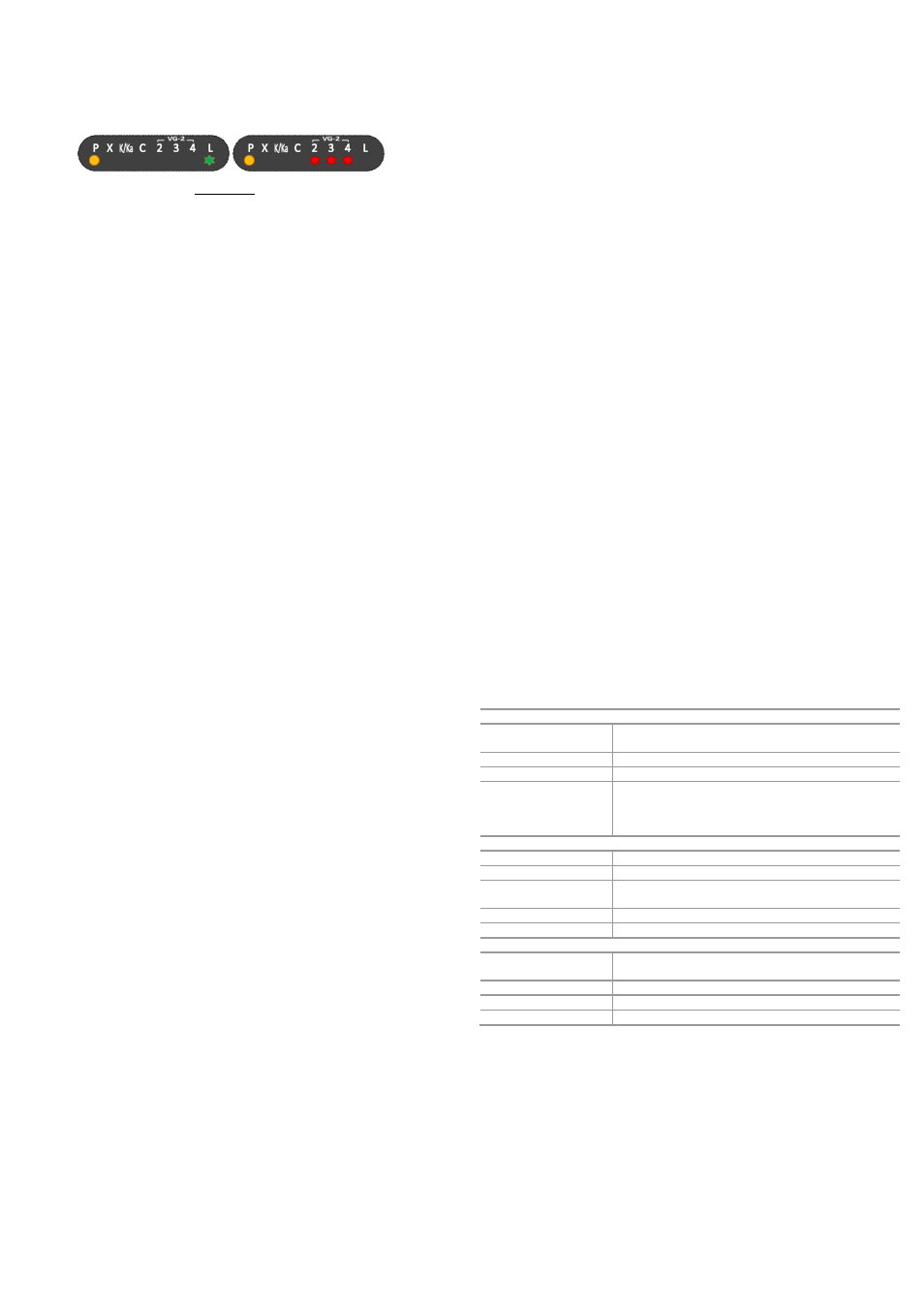

На рисунке 8 показана индикация тревоги по сигналам лазера и систе-
мы VG-2.
Непрерывно горит индикатор состояния прибора [P]. Мигает индикатор
[L]. Лазер-детектор предупреждает о наличие сигнала лазера.
Одновременное мигание светодиодов индикатора уровня сигнала [2],
[3] и [4] предупреждает об обнаружении системы VG-2.
Возврат в исходный режим работы детектора возможен после нажатия
на любую кнопку.
СОХРАНЕНИЕ НАСТРОЕК
Лазер/Радар-детектор
Sound Quest
сохраняет, установлен-
ные Вами настройки после отключения прибора. Все установки восста-
навливаются при очередном включении прибора, кроме режима
ТИШИНА.
Функция сохранения настроек прибора придает индивидуальность для
каждого пользователя устройства и позволяет адаптироваться к разным
условиям эксплуатации.
ОБНАРУЖЕНИЕ СИГНАЛА
В момент обнаружения радара устройство оповестит своего
владельца визуальным и звуковым сигналами тревоги. На дисплее при-
бора начнут мигать соответствующий диапазону индикатор и светодиод,
соответствующий уровню принимаемого сигнала. Звуковой сигнализа-
тор оповестит индивидуальным, для каждого диапазона, мультитональ-
ным сигналом тревоги. Интенсивность звучания сигнала тревоги и ми-
гания индикатора дисплея пропорциональна мощности обнаруженного
радиосигнала. Чем ближе источник сигнала, тем тревожнее будет зву-
чать оповещение, чаще мигать светодиодный символ и тем выше значе-
ние индикатора уровня принимаемого сигнала.
Сигнал обнаруженного лидара имеет повышенный приоритет.
При параллельном обнаружении сигнала лазера и сигнала в радиодиа-
пазоне, Лазер/Радар-детектор оповестит своего Пользователя в первую
очередь по лазерному сигналу.
Уровень сигнала в случае обнаружения импульсного радара,
сигнала лазера и системы VG-2 не измеряется, а интенсивность тревоги
в этих случаях будет максимальной. Подробности индикация, для каж-
дого типа сигнала можно увидеть в главе «Функция ОБУЧЕНИЯ» или
непосредственно на дисплее радар-детектора, после включения функ-
ции обучения.
Рисунок 8.
SOUND QUEST
220
-14-
220
ЛАЗЕР/РАДАР-ДЕТЕКТОР
УХОД И СБЕРЕЖЕНИЕ
Устройства детектирования радиосигналов радара и сигналов
лидара являются сложными радиоэлектронными устройствами. Детекто-
ры не нуждаются в особом обслуживании, но некорректная эксплуата-
ция или нарушения в процессе эксплуатации может привести к сокра-
щению срока службы или немедленному выходу прибора из строя.
Ниже приведён ряд простых рекомендаций, которые помогут
избежать проблемы с работой устройства и продлить срок его службы.
Внимательно изучите настоящее руководство. Соблюдайте указанные
рекомендации и нормативы!
Температура в салоне автомобиля, особенно летом, может превышать
допустимое рабочее значение радар-детектора. По этой причине реко-
мендуется убирать устройство с ветрового стекла (панели приборов)
после парковки автомобиля.
Для эффективной работы лазерного детектора поддерживайте линзу
оптического приёмника в чистом состоянии. Загрязнённая или повреж-
дённая поверхность линзы снижает эффективность работы приёмника
или полностью его блокирует.
Запрещается придавливать или переламывать кабель питания прибо-
ра. Такое обращение приводит к неисправности кабеля и может стать
причиной короткого замыкания и возгорания электропроводки.
Длительное хранение устройства рекомендуется в сухом отапливае-
мом помещении. В случае длительного нахождения прибора в условиях
повышенной влажности, отрицательной температуры, перед включени-
ем, необходимо занести прибор, не менее чем на три часа, в сухое ота-
пливаемое помещение.
Вскрытие корпуса устройства пользователем и/или вмешательство
его в электронную схему является основанием для прекращения гаран-
тийного обслуживания Лазер/Радар-детектора.
ВНИМАНИЕ! При нарушении целостности контрольной наклейки га-
рантия теряет силу.
SOUND QUEST
220
-15-
220
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
1. Лазер/Радар-детектор не включается.
Проверьте правильность подключения электропитания к устройству.
Проверьте работоспособность прикуривателя автомобиля
Проверьте исправность предохранителя в адаптере кабеля питания
Проверьте выключатель устройства «VOL/OFF»
2. Маленькая дальность приёма сигнала или отсутствие приёма
Проверьте правильность установки (ориентации) детектора.
Проверьте состояние радиопрозрачного экрана (передняя часть
прибора) и линзы оптического приёмника
Отключите режим ГОРОД
3. Много ложных сигналов оповещения
Проверьте состояние адаптера кабеля питания и гнезда прикурива-
теля автомобиля на наличие налёта окисления и сора
Проверьте качество подключения клемм аккумулятора и силовых
разъёмов генератора автомобиля
В Вашей местности действует множество источников ложных сигна-
лов. Используйте режим ГОРОД. Подробности в главе «Режим
ГОРОД».
SOUND QUEST
220
-16-
220
ЛАЗЕР/РАДАР-ДЕТЕКТОР
СПЕЦИФИКАЦИЯ
ПРИМЕЧАНИЕ: Приведённые технические характеристики являются
усреднёнными и для отдельных приборов могут отличаться!
Характеристики прибора подлежат изменению производителем без
предварительного уведомления.
На рабочие параметры прибора могут дополнительно влиять стиль вож-
дения автомобиля, радио электронная обстановка конкретной местности
и условия окружающей среды!
Радиоканал:
Приёмник:
Супергетеродин с двойным преобразованием
частоты
Антенна:
Cаморегулируемая, линейной поляризации
Детектор:
Частотный дискриминатор
Рабочие частоты:
X диапазон 10,500-10,550 ГГц
K диапазон 24,050-24,250 ГГц
Ka диапазон 33,400-36,000 ГГц
VG-2 диапазон гетеродина 11,400-11,600 ГГц
Канал лазера:
Приёмник: Приёмник импульсных сигналов лазера
Детектор:
Цифровой преобразователь сигнала
Оптический датчик: Фотодиод, широкоугольная линза с высоким
коэффициентом усиления
Длина волны:
800-1100нм
Сектор обнаружения
180°
Общие:
Рабочий диапазон
температур:
от -30°С до + 70°C
Напряжение питания: = 12…15В, 80 мА, минус (-) на корпусе
Размеры ВxШxД:
31 х 73 х 107 мм
Вес:
85 г
