ЛАЗЕР/РАДАР-ДЕТЕКТОР

SOLAR

-5-

SOLAR

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

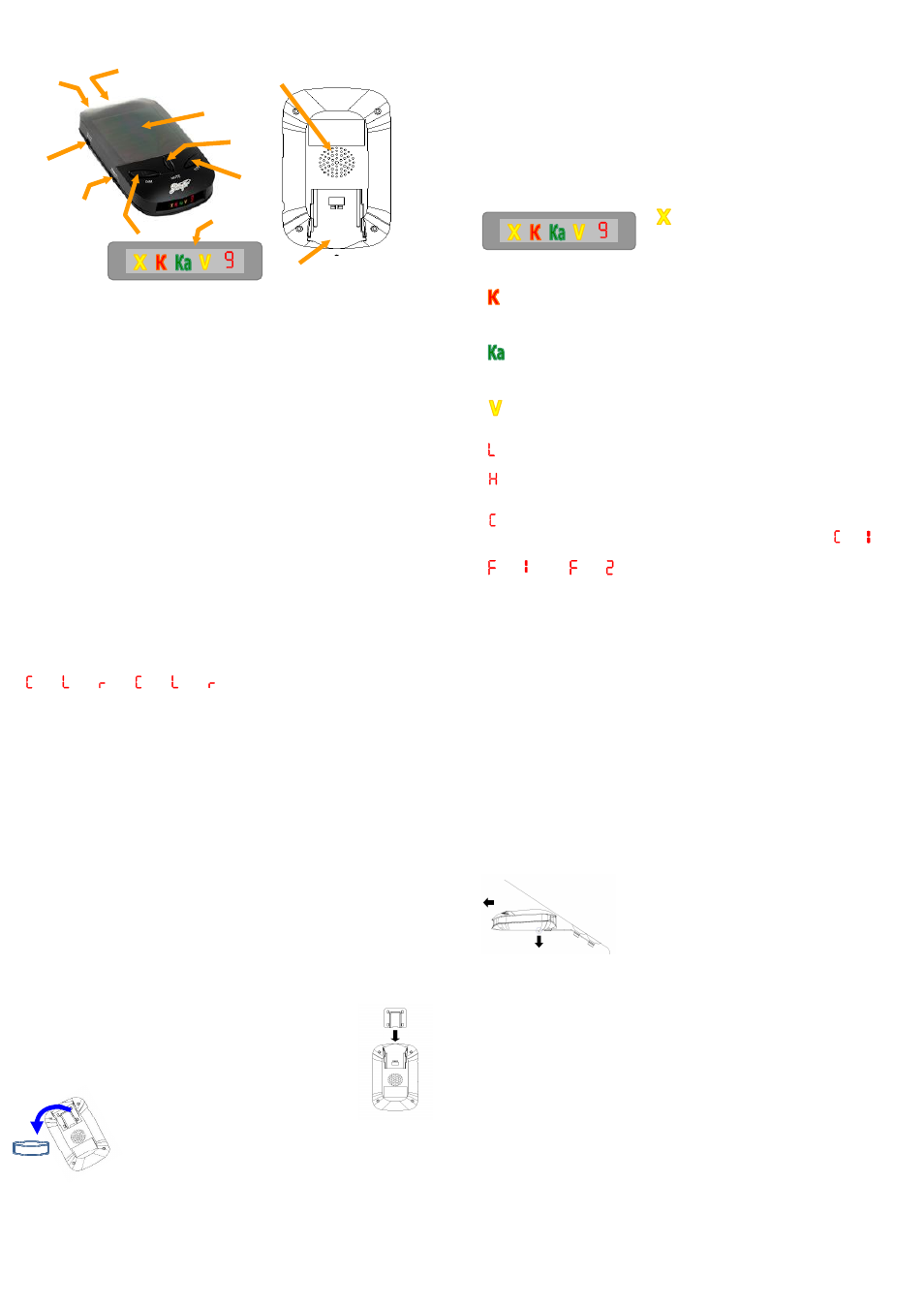

Внешний вид, органы управления и индикация показаны на рисунке:















Разъём питания: электрический разъем, предназначенный для под-
ключения источника питания (бортовой сети автомобиля) с помощью
кабеля питания.
Выключатель; Регулятор громкости - «Power/Vol»: Поворотный
выключатель с функцией реостата, предназначенный для включения
(выключения) радар-детектора и изменение громкости звуковых сигна-
лов устройства.
Кнопка «Dim»: орган управления, предназначенный для настройки
яркости подсветки дисплея. Подробное описание функций кнопки
«Dim» смотрите в главе «Режимы работы».
Кнопка «Mute»: орган управления, предназначенный для оперативно-
го отключения звуковых сигналов тревоги. Подробное описание функ-
ций кнопки «Mute» смотрите в главе «Режимы работы».
Кнопка «City»: орган управления, предназначенный для управления
чувствительностью радар-детектора (выбора режима ГОРОД). Подроб-
ное описание функций кнопки «City» смотрите в главе «Режимы рабо-
ты».
Солнечная панель: солнечные элементы питания. Альтернативный
источник питания радар-детектора, предназначенный для электропита-
ния устройства цифровой обработки сигнала и системы подзарядки
встроенных аккумуляторных батарей.
Радиоантенна: рупорная антенна СВЧ диапазона. Антенна предназна-
чена для приёма радиосигнала в диапазонах Х, К, Ка и передачи в при-
ёмное устройство радар-детектора для дальнейшей обработки.

Звуковой

сигнализатор

Линза

оптического

приёмника

ДИСПЛЕЙ

Кнопка

«DIM»

Выключатель

Регулятор громкости

«POWER/VOL»

Разъём

питания

Солнечная

панель

Кнопка

«MUTE»

Кнопка
«CITY»

Радиоантенна

Монтажный

разъём

ЛАЗЕР/РАДАР-ДЕТЕКТОР

SOLAR

-6-

SOLAR

Линза оптического приёмника: оптическое устройство, предназна-
ченное для обнаружения сигнала лидара (лазерного измерителя скоро-
сти) и передачи в оптический приёмник для дальнейшей обработки.
Монтажный разъём: технологический паз с защёлкой, выполненный с
целью фиксации кронштейна крепления (при установке на ветровое
стекло) и металлического основания (при установке с помощью магнита
на панель приборов).
Звуковой сигнализатор: аудио устройство (динамик), предназначен-
ное для качественного воспроизведения звуковых сигналов тревоги и
подтверждений перехода детектора от одного режима работы в другой.
Дисплей: светодиодное символьное табло, с дополнительным много-
функциональным индикатором. Дисплей состоит из четырёхзначного
трафарета, подсвеченного четырьмя светодиодами в трёх цветах и 7-
сегментного светодиодного индикатора красного цвета.
ОПИСАНИЕ ДИСПЛЕЯ

[

] - символ, светодиодной символьной

части дисплея. Мигает с переменной
интенсивностью, при обнаружении сиг-
нала в диапазоне Х. Интенсивность мига-

ние символа пропорционально мощности принимаемого сигнала (даль-
ности до источника сигнала - радара).

[

] - символ, светодиодной символьной части дисплея. Мигает с пере-

менной интенсивностью, при обнаружении сигнала в диапазоне K. Ин-
тенсивность мигание символа пропорционально мощности принимаемо-
го сигнала (дальности до источника сигнала - радара).

[

] - символ, светодиодной символьной части дисплея. Мигает с пе-

ременной интенсивностью, при обнаружении сигнала в диапазоне Kа.
Интенсивность мигание символа пропорционально мощности принимае-
мого сигнала (дальности до источника сигнала - радара).

[

] - символ, светодиодной символьной части дисплея. Мигает с мак-

симальной интенсивностью при обнаружении присутствия активной
системы VG-2.

[ ] - символ 7-сегментного элемента. Сигнализирует обнаружение сиг-
нала лазера.

[

] - символ 7-сегментного элемента. Подтверждает текущий режим

работы детектора - ТРАССА (Highway). Подробности в главе «Режимы
работы».

[ ] - символ 7-сегментного элемента. Подтверждает текущий режим

работы детектора - ГОРОД (City). Поочерёдная смена символов [ ] и [ ]
указывает на режим ГОРОД 1. Подробности в главе «Режимы работы».

[ ] и [ ] или [ ] и [ ] - поочерёдная смена символов подтверждает
режим ФИЛЬТР 1 или ФИЛЬТР 2 соответственно. Подробности в главе
«Режимы работы».

ЛАЗЕР/РАДАР-ДЕТЕКТОР

SOLAR

-7-

SOLAR

[ ]  [ ]  [ ]  [ ]  [ ]  [ ] - такая последовательность симво-
лов подтверждает окончания восстановления заводских настроек
(функция СБРОС). Подробности в главе «Режимы работы».

УСТАНОВКА ПРИБОРА

Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения автомобиля, относительно радиоантенны и перед-
ней линзы оптического приёмника (фронтальная часть прибора). Для
успешной работы радар-детектора необходимо выбрать место установки,
обеспечивающее максимальный обзор прибора. Сектор обнаружения
детектора не должен ограничиваться посторонними предметами. При-
сутствие декоративных элементов, цифровых устройств или других
приложений между детектором и ветровым стеклом, снижает эффектив-
ность устройства или блокируют его работу.

ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кроме того, ра-
дар-детектор не должен угрожать водителю (пассажиру) причинением вреда при
резком торможении или другой не штатной ситуации на дороге.

Необходимо помнить! Некоторые виды тонировки стекла снижает эффективность
радар-детектора. Наличие встроенного (электрического) обогрева стекла может
блокировать прохождение сигнала, соответственно радар-детектор не отреагирует
на сигнал полицейского радара.

Установка на приборной панели
Существуют два способа установки радар-детектора на панели прибо-
ров автомобиля - установка с помощью магнита и крепление с исполь-
зованием велкро.
Установка на магнит:
Перед установкой прибора на магнит необходимо его подго-
товить. Для этого возьмите металлическое основание (входит
в комплект) и установите его в штатный монтажный разъём
детектора, так как показано на рисунке. После чего установи-
те магнит на панель приборов следующим образом:
1. Протрите выбранное для установки место на панели при-

боров влажной тряпкой. Дождитесь высы-
хание поверхности.
2. Удалите защитное бумажное покрытие
с клейкого основания магнита.
3. Прижмите магнит клейким основанием к панели
приборов на 10-15 секунд.
4. Установите радар-детектор на панель приборов,
совместив металлическое основание и магнит.
Установка на велкро застёжку (липучку):

Застёжка велкро на клеящей основе включена в комплект поставки.
Для монтажа детектора на приборной панели, выполните следующие
процедуры:

1.

Тщательно почистите место предполагаемой установки радар-

детектора на приборной панели и днище самого прибора, протерев их
поверхность слегка влажной тканью.

ЛАЗЕР/РАДАР-ДЕТЕКТОР

SOLAR

-8-

SOLAR

2.

Удалите защитное покрытие с липкой ленты с одной стороны, и при-

крепите ленту снизу к основанию детектора.

3.

Удалите защитное покрытие с другой стороны ленты и слегка при-

жмите детектор к месту его установки на панели.

ВНИМАНИЕ! Приклеивать магнит и велкро застёжку к панели приборов необходимо
при температуре поверхности не ниже +5°С. При температуре ниже +5°С свойства
клейкой основы резко снижается и удержание детектора на поверхности панели
становится не надёжным.

Необходимо помнить! Переустановка магнита или велкро застёжки
ухудшает свойства клейкой основы и снижает надёжность крепления
устройства на приборной панели.

Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает ис-
пользование кронштейна с вакуумными крепежами, входящими в ком-
плект поставки.
Для этого необходимо выполнить следующие операции:

1.

В первую очередь, следует закрепить при-

соски на кронштейне, вставив их в специально
выполненные отверстия (если это необходимо).

2.

Для фиксации кронштейна на ветровом стек-

ле нужно прижать присоски с небольшим уси-
лием к поверхности стекла.

3.

Установите детектор на держателе крон-

штейна. Для этого используйте монтажный разъём в нижней части при-
бора.

4.

Для наилучшего обзора и оптимального угла обнаружения, при необ-

ходимости, можно подогнуть держатель.

ВНИМАНИЕ! Подгибание держателя необходимо производит только после
демонтажа радар-детектора с кронштейна, в противном случае велика веро-
ятность повреждения монтажного разъёма и корпуса прибора.

Подключение питания
Для ускоренной подзарядки встроенного аккумулятора прибора (ни-
кель-металлогидридной аккумуляторной батареи) используется штат-
ный кабель питания, подключаемый к гнезду прикуривателя автомоби-
ля (бортовой электросети). Для полного заряда батареи необходимо
около 3 часов, при условии использования штатного кабеля и отсутст-
вии износа батареи.
Солнечная панель является дополнительным источником электроэнер-
гии и может заряжать встроенный аккумулятор даже при отключенной
бортовой электросети.
Температура и интенсивность солнечного света влияют на продолжи-
тельность времени зарядки.
По естественным причинам, солнечная панель не может вырабатывать
адекватное количество электроэнергии в пасмурную погоду, в ночное
время, в гараже и в других местах с недостаточным количеством сол-
нечного света.
С полностью заряженным аккумулятором прибор может находиться в
режиме ожидания примерно в течение 10 часов.
