STINGER
S-425 -5- S-430
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

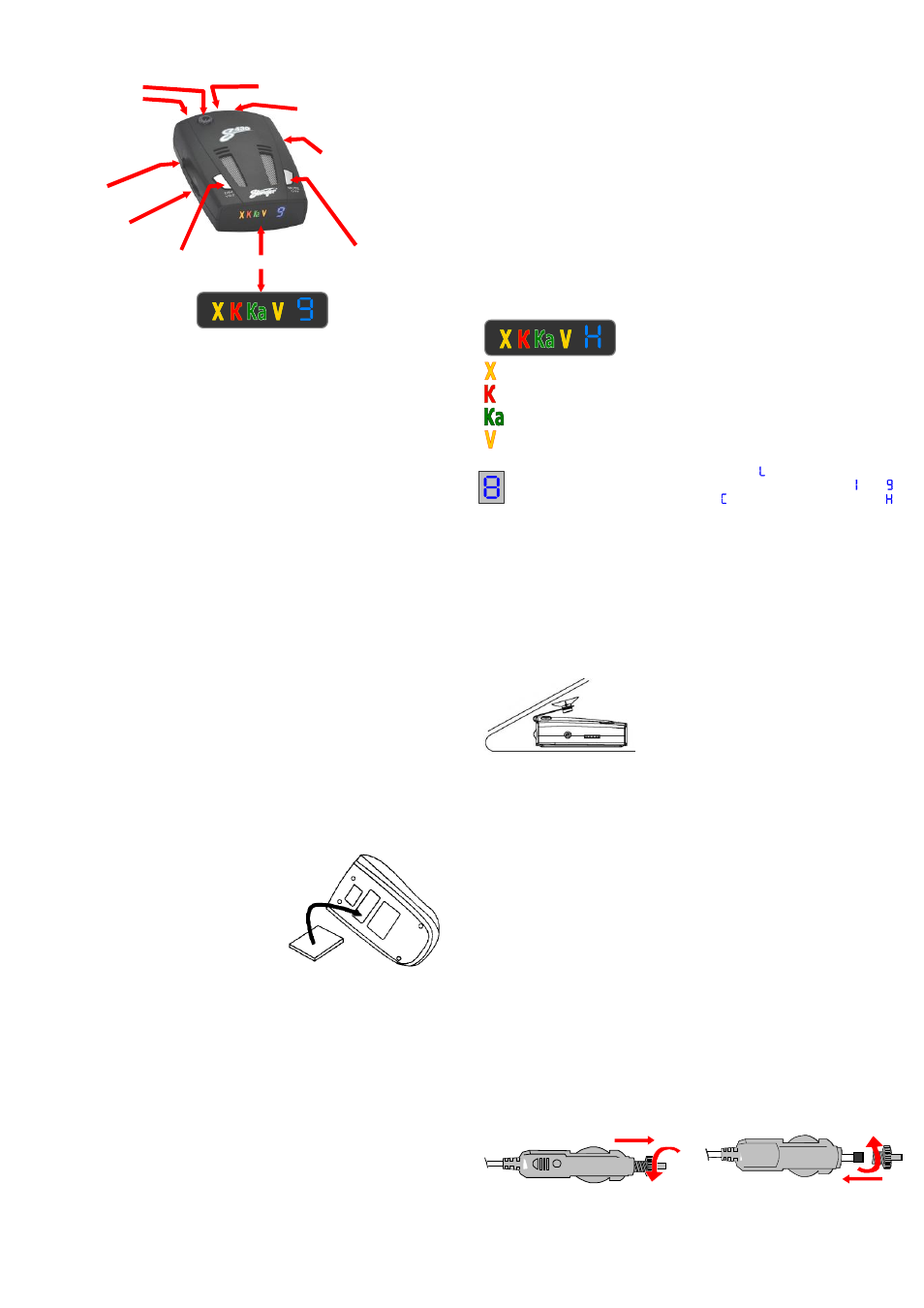

Внешний вид, органы управления и индикация показаны на рисунке:
Гнездо подключения кабеля питания: электрический разъем, пред-
назначенный для подключения источника питания через кабель пита-
ния. Подробности в главе «Установка прибора».
Поворотный выключатель-Регулятор громкости «POWER/VOL»:
коммутирующее устройство с функцией реостата. Орган управления
предназначен для включения (выключения) радар-детектора и регули-
ровки громкости звука. Подробности в главе «Режимы работы».
Кнопка «DIM*VG-2»: орган управления, предназначенный для на-
стройки яркости свечения дисплея, запуска функции демонстрации
работы радар-детектора, а так же отключения режима VG-2. Подробно-
сти в главе «Режимы работы».
Кнопка «MUTE*CITY»: орган управления, предназначенный для от-
ключения звукового сигнала тревоги и изменение чувствительности
радар-детектора (включение режима ГОРОД), а так же изменения то-
нальности звуковых сигналов. Подробности в главе «Режимы работы».
Встроенная рупорная антенна: антенное устройство, предназначен-
ное для приёма сверхвысокочастотного сигнала в диапазонах Х, К, Ка
для дальнейшей обработки, с целью определения степени принадлеж-
ности принятого сигнала к полицейскому радару.
Кнопка
«DIM*VG-2»
Кнопка
«MUTE*CITY»
Звуковой
сигнализатор
Слот установки
кронштейна крепления
Встроенная
рупорная
антенна
Передняя и
задняя линзы
оптического
приёмника
Гнездо
подключения
кабеля питания
Поворотный
выключатель-
Регулятор
громкости
Дисплей
STINGER
S-425 -6- S-430
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Передняя и задняя линзы лазерного приёмника: оптические уст-
ройства, предназначенные для приёма, усиления и передачи сигнала в
лазерный приёмник детектора. Задняя линза расширяет сектор приема
сигнала лазера
до 360°.
Слот установки кронштейна крепления: технологический паз,
предназначенный для фиксации устройства на кронштейне, при уста-
новке радар-детектора на ветровое стекло.
Звуковой сигнализатор: звуковое устройство, динамик. Сигнализатор
расположен в основании прибора и предназначен для генерации звуко-
вых сигналов тревоги, при обнаружении сигнала радара (лидара), а так
же воспроизведения звуковых сигналов, подтверждающих изменения
режима работы или активации (деактивации) функций детектора.
Дисплей: светодиодное символьное табло с дополнительным 7-
сегментным элементом, предназначенное для визуального предупреж-
дения пользователя при обнаружении сигнала радара (лидара), а так
же индикации текущего режима работы радар-детектора.
Технически дисплей состоит из четырехзначного трафарета, подсвечен-
ного четырьмя разноцветными светодиодами со встроенным цифровым
индикатором в качестве дополнительного разряда. Каждый элемент
дисплея имеет своё назначение:
ОПИСАНИЕ ДИСПЛЕЯ
- общий вид дисплея.
Светодиодный 7-сегментный элемент.
- Сигнализирует при обнаружении сигнала лазера [ ].
- Отображает уровень принимаемого сигнала в числовом формате от [ ] до [ ].
- Подтверждает включение режима ГОРОД [ ] или возврат в режим ТРАССА [ ].
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения автомобиля, относительно радиоантенны и перед-
ней линзы оптического приёмника (фронтальная часть прибора). Для
успешной работы радар-детектора необходимо выбрать место установки,
- светодиодный символьный индикатор, начинает мигать при обнаружении
сигнала в диапазоне Х.
- светодиодный символьный индикатор, начинает мигать при обнаружении
сигнала в диапазоне К.
- светодиодный символьный индикатор, начинает мигать при обнаружении
сигнала в диапазоне Ка.
- светодиодный символьный индикатор, начинает мигать при обнаружении
системы VG-2.
STINGER
S-425 -7- S-430
ЛАЗЕР/РАДАР-ДЕТЕКТОР
обеспечивающее максимальный обзор прибора. Сектор обнаружения
детектора не должен ограничиваться посторонними предметами. При-
сутствие декоративных элементов, цифровых устройств или других
приложений между детектором и ветровым стеклом, снижает эффектив-
ность устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро-
ме того, радар-детектор не должен угрожать водителю (пассажиру)
причинением вреда при резком торможении или другой не штатной
ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла снижает
эффективность радар-детектора. Наличие встроенного (электрического)
обогрева стекла может блокировать прохождение сигнала, соответст-
венно радар-детектор не отреагирует на сигнал полицейского радара.
Установка на приборную панель
Велкро застёжка (липучка), входящая в
комплект поставки прибора, для некоторых
моделей автомобилей, наиболее удобный
вариант крепления.
Для
установки Лазер/Радар-детектора
STINGER на панель приборов необходимо:
1. Тщательно протереть место предполагае-
мой установки на панели приборов, а также
основание самого радар-детектора, используя для этого влажную ткань.
Дождаться высыхание поверхностей.
2. Удалить защитное бумажное покрытие с клейкой основы велкро и
прижать к основанию детектора на 10 - 15 секунд.
3. Удалить защитное бумажное покрытие с другой стороны велкро и
прижать клейкой стороной, к выбранному месту установки на панели
приборов, на 10 - 15 секунд.
4. Установить детектор, совместив обе части велкро застёжки.
ВНИМАНИЕ! Приклеивать велкро застёжку необходимо при темпера-
туре поверхностей не ниже +5°С. При температуре ниже +5°С свойства
клейкого основания резко ухудшаются и удержание детектора на по-
верхности панели становится не надёжным.
Необходимо помнить! Переустановка велкро застёжки снижает на-
дёжность крепления устройства на приборной панели.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает ис-
пользование кронштейна с вакуумными крепежами (присосками), вхо-
дящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на кронштейне, вста-
вив их в специально выполненные отверстия (если это необходимо).
STINGER
S-425 -8- S-430
ЛАЗЕР/РАДАР-ДЕТЕКТОР
2. Для фиксации кронштейна на ветровом
стекле нужно прижать присоски с небольшим
усилием к поверхности стекла.
3. Чтобы установить детектор на держателе
кронштейна, используйте слот установки в
верхней, фронтальной части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, можно подогнуть держатель.
ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения слота установки кронштейна и кор-
пуса прибора.
Подключение питания
Питание Лазер/Радар-детектора
STINGER S рассчитано от сети посто-
янного напряжения в диапазоне 12 - 16В, с отрицательным потенциа-
лом (минусом) на корпусе автомобиля. Не соответствие питающего на-
пряжения приводит к снижению эффективности прибора (пропуск сиг-
нала радара, увеличение количества ложных срабатываний) или пол-
ному отказу детектора.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детек-
тора. Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
В адаптере кабеля питания используется 2-х амперный предохранитель
(тип 3AG - входит в комплект).
Неисправный предохранитель меняется следующим образом:
1. Аккуратно открутите верхнюю часть адаптера прикуривателя, при-
держивая прижимную пружину.
Обратите внимание: откручивать необходимо осторожно, так как
предохранитель прижат пружиной, которая при высвобождении может
вылететь.
2. Извлеките предохранитель и установите на его место новый.
