ЛАЗЕР/РАДАР-ДЕТЕКТОР
Q35 STR
-13-
Q35 STR
CRUNCH
ОБНАРУЖЕНИЕ СИГНАЛА
В момент обнаружения радара, устройство оповестит своего
владельца визуальным и звуковым сигналами тревоги. На дисплее при-
бора начнет мигать индикатор, соответствующий диапазону принятого
сигнала. Звуковой сигнализатор оповестит индивидуальным, для каж до-
го диапазона, мультитональным сигналом тревоги. Индикатор уровня
сигнала покаж ет условное значение мощности. Чем ближ е источник
сигнала, тем тревожнее будет звучать оповещение и чаще мигать све-
тодиодный индикатор.
Алгоритм
обработки
сигналов
Лазер/Радар-детекторов
CRUNCH
присваивает, сигналам РК «Стрелка» и Лидара, высший при-
оритет тревоги. Это означает, что при параллельном обнаруж ении
обычного сигнала и приоритетного, устройство оповестит своего вла-
дельца в первую очередь по Стрелке или лазеру. В момент обнаруж е-
ния сигнала радарного комплекса (или лидара), Лазер/Радар-детектор
предупредит пользователя миганием индикатора [L] на дисплее прибо-
ра и индивидуальной мультитональной тревогой.
В случае обнаруж ения сигнала радарного комплекса «Стрел-
ка», лазера и системы VG-2, уровень обнаруж енного сигнала не изме-
ряется, а интенсивность тревоги, как визуальной, так и звуковой, будет

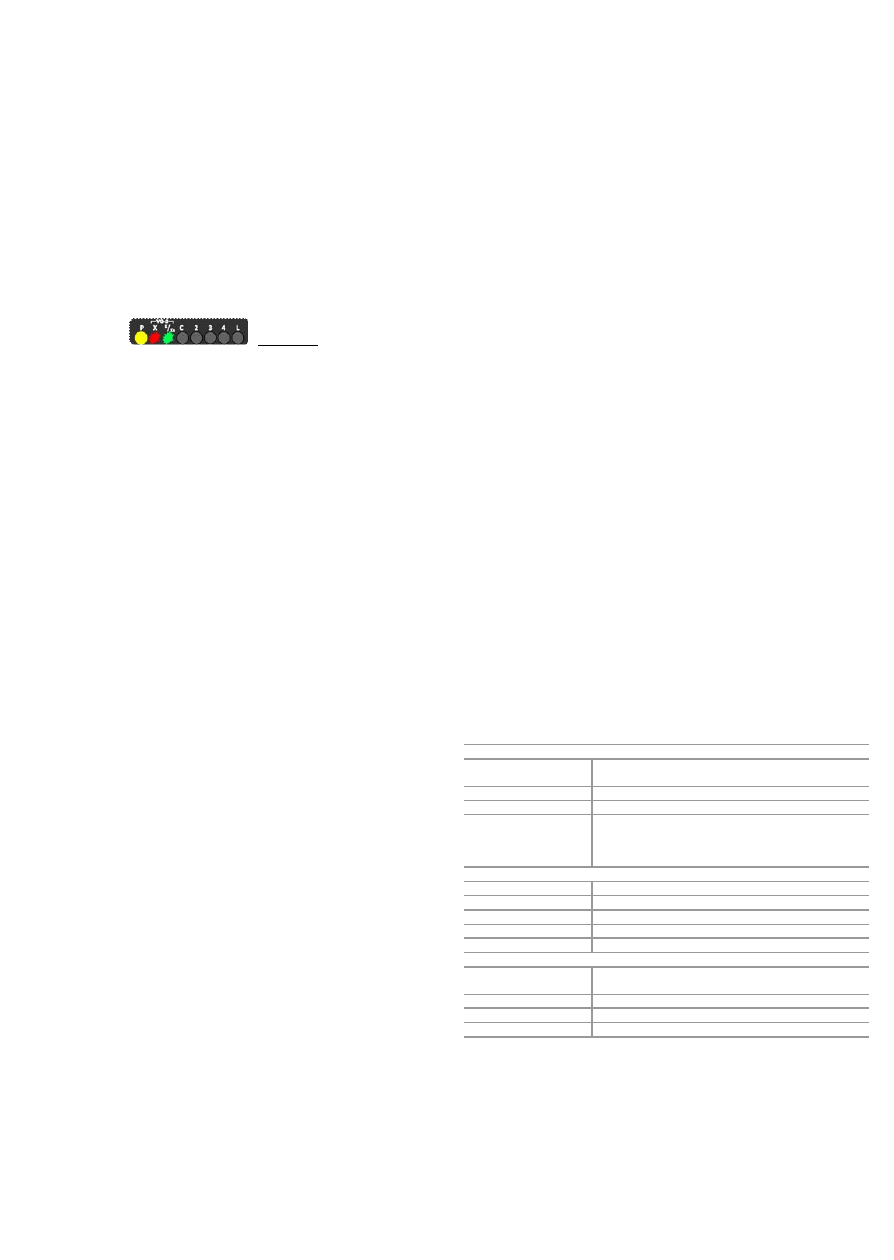

максимальной. Внешний вид дисплея, в момент обнаруж ения VG-2 по-
казан на рисунке 8.
Рисунок 8.
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Q35 STR
-14-
Q35 STR
CRUNCH
УХОД И СБЕРЕЖЕНИЕ
Устройства детектирования сигналов радара и лидара являют-
ся сложными радиотехническими устройствами. Детекторы не нуж дают-
ся в особом обслуж ивании, но не корректное использование прибора
или нарушения в процессе эксплуатации могут привести к сокращению
срока служ бы или немедленному выходу устройства из строя.
Ниже приведён ряд простых рекомендаций, которые помогут
избеж ать проблемы с работой устройства и продлить срок его служ бы.
Внимательно изучите настоящее руководство. Выполняйте рекомен-
дации указанные в нем.
После парковки автомобиля, не оставляйте устройство детектирова-
ния на открытом месте. Устройство привлекательно на внешний вид и
мож ет спровоцировать кражу.
Температура в салоне автомобиля, особенно летом, может превышать
допустимое рабочее значение установленное Производителем радар-
детектора. По этой причине рекомендуется убирать устройство с панели
приборов после парковки автомобиля.
Пуск двигателя от пуско-зарядного устройства или бортовой сети
автомобиля мож ет негативно сказаться на работе детектора. Перед
пуском отключите адаптер кабеля питания от прикуривателя автомоби-
ля.
Для эффективной работы лазерного детектора поддерживайте линзу
оптического приёмника в чистом состоянии. Загрязнённая или повреж -
дённая поверхность линзы снижает эффективность работы приёмника
или полностью её блокирует.
Запрещается придавливать или переламывать кабель питания прибо-
ра. Такое обращение приводит к неисправности кабеля и может стать
причиной короткого замыкания и возгорания электропроводки.
Хранить устройство рекомендуется в жилом помещении. В случае
длительного нахож дения прибора в условиях повышенной влаж ности,
отрицательной температуры, перед включением, необходимо поместить
прибор, не менее чем на три часа, в сухое отапливаемое помещение.
Вскрытие корпуса устройства пользователем и/или вмешательство
его в электронную схему приводит к неисправности и является основа-
нием для прекращения гарантийного обслуж ивания Лазер/Радар-
детектора.
ВНИМАНИЕ! При нарушении целостности контрольной наклейки
ГАРАНТИЯ ТЕРЯЕТ СИЛУ.
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Q35 STR
-15-
Q35 STR
CRUNCH
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
1. Лазер/Радар-детектор не включается.
Проверьте правильность подключения электропитания к устройству.
Подробности в главе «Установка прибора».
Проверьте работоспособность прикуривателя автомобиля
Проверьте исправность предохранителя в адаптере кабеля питания
Проверьте выключатель устройства «POWER/VOL». Включение
устройства производится поворотом выключателя от себя до щелчка
2. Маленькая дальность приёма сигнала или отсутствие приёма
Проверьте правильность установки (ориентации) детектора. Под-
робности в главе «Установка прибора».
Проверьте состояние радиопрозрачного экрана (передняя часть
прибора) и линзы оптического приёмника
Установите максимальную чувствительность прибора. Реж им ТРАССА.
Подробности в главе «Реж им ГОРОД»
Проверьте уровень питающего напряжения (12...15В)
3. Большое количество сигналов тревоги
Проверьте качество подключения кабеля питания. Адаптер прику-
ривателя долж ен быть подключен в гнездо прикуривателя автомо-
биля плотно и до упора
Проверьте состояние адаптера кабеля питания и гнезда прикурива-
теля автомобиля на наличие налёта окисления и сора
Проверьте качество подключения клемм аккумулятора и силовых
разъёмов генератора автомобиля
Наличие в автомобиле таких систем как ABS и ASC может быть при-
чиной ложных срабатываний детектора. Переустановите устройства
в другое место согласно руководству по монтаж у
В Вашей местности действует множество источников ложных сигна-
лов. Используйте реж им ГОРОД. Подробности в главе «Реж им ГО-
РОД»
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Q35 STR
-16-
Q35 STR
CRUNCH
СПЕЦИФИКАЦИЯ
ПРИМЕЧАНИЕ: Приведённые технические характеристики являются
усреднёнными и для отдельных приборов могут отличаться!
Характеристики прибора подлежат изменению производителем без
предварительного уведомления.
На рабочие параметры прибора могут дополнительно влиять стиль вож -
дения автомобиля, радио электронная обстановка конкретной местности
и условия окруж ающей среды!
Радиоканал:
Приёмник:
Супергетеродин с двойным преобразованием
частоты
Антенна:
Линейно поляризованная, саморегулируемая
Детектор:
Частотный дискриминатор
Рабочие частоты:
X диапазон 10,500-10,550 ГГц
K диапазон 24,050-24,250 ГГц
Ka диапазон 33,400-36,000 ГГц
VG-2 диапазон гетеродина 11,400-11,600 ГГц
Канал лазера:
Приёмник: Приёмник импульсных сигналов лазера
Детектор:
Цифровой преобразователь сигнала
Оптический датчик: Фотодиод – широкоугольная линза
Длина волны:
800-1100нм
Сектор обнаруж ения
360°
Общие:
Рабочий диапазон
температур:
от -30°С до + 70°C
Напряжение питания: = 12…15В, 80 мА, минус (-) на корпусе
Размеры ВxШxД:
33 х 68 х 118 мм
Вес:
88 г
