STINGER

RX-75 PRO

-5-

RX-75 PRO

ОСНОВНЫЕ ФУНКЦИИ

 Обнаружение сигналов радара во всех диапазонах (X, K и широкополос-

ном Ka), включая режимы Ultra-X, Ultra-K

 Круговое обнаружение сигналов лазера (оптический диапазон La)
 Отключаемый режим обнаружения пеленгатора VG-2
 Обнаружение импульсных сигналов
 Три режима ГОРОД. Изменение чувствительности детектора
 Два режима фильтрации. ФИЛЬТР 1, ФИЛЬТР 2. Алгоритм исключения

фиксированных источников помех

 Синие светосигнальные огни («стробоскопы» - улучшает визуальное вос-

приятие световых сигналов)

 Жидкокристаллический дисплей (белый текст, синий фон)
 Условная индикация уровня принимаемого сигнала
 Индикация уровня напряжения автомобильной батареи. Вольтметр
 Электронный КОМПАС
 Калибровка электронного компаса
 Изменение яркости дисплея. Режим DIM
 Индивидуальное тональное оповещение
 Автоматическое приглушение звука. Режим AUTOMUTE
 Дискретная регулировка громкости звука
 Оперативное отключение звука. Режим MUTE
 Режим обучения. Демонстрация работы Лазер/Радар-детектора
 Режим МЕНЮ настроек
 Автоматическое тестирование
 Сохранение настроек после отключения питания
 Два варианта установки. Ветровое стекло, панель приборов



STINGER

RX-75 PRO

-6-

RX-75 PRO

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

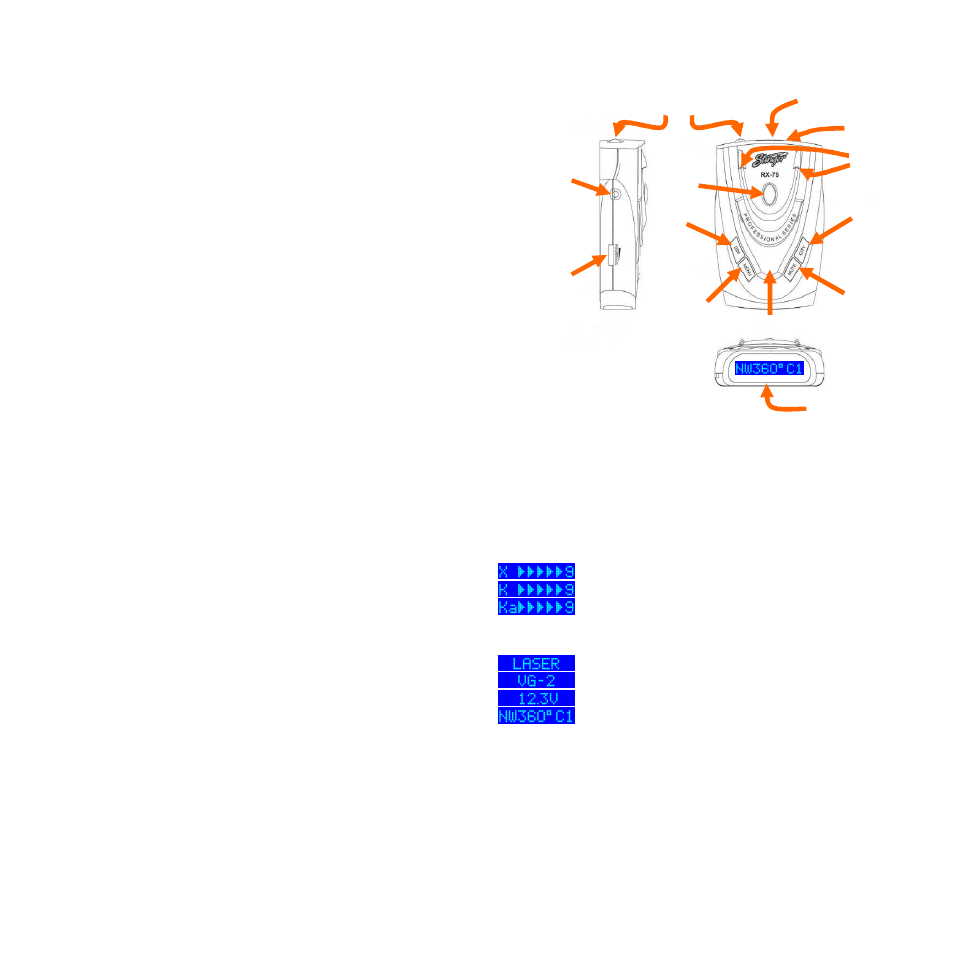

Внешний вид, органы управления и индикация радар-детектора показаны
на рисунке:


















Рупорная антенна
приёмника радио-

диапазона

Линза приёмника

оптического диапазона

Дисплей

Трёх

позиционный

джойстик

Разъём

питания

Кнопка

«DIM»

Кнопка

фиксатор

Светодиодные

сигнализаторы

Слот установки

кронштейна

Кнопка

«MUTE»

Кнопка

«MENU»

Кнопка

«CITY»

Звуковой

сигнализатор

STINGER

RX-75 PRO

-7-

RX-75 PRO

Разъём питания: электрический разъём, предназначенный для подключе-
ния штатного кабеля питания и коммутации радар-детектора к бортовой
сети автомобиля.
Трёх позиционный джойстик: орган управления, предназначенный для
включения (отключения) прибора, а так же регулировки громкости звуко-
вого оповещения.
Слот установки кронштейна: технологический паз, предназначенный для
установки прибора на крепление кронштейна.
Кнопка фиксатор: механическое устройство, предназначенное для фик-
сации прибора на креплении кронштейна.
Линза приёмника оптического диапазона: оптическое устройство,
предназначенное для приёма и усиления оптического сигнала (лазера) и
передачи в приёмник.
Рупорная антенна приёмника радиодиапазона: антенное устройство,
предназначенное для приёма сигнала СВЧ диапазона и передачи в приём-
ное устройство детектора.
Кнопка «DIM»: орган управления, предназначенный для изменения ярко-
сти свечения дисплея. Кроме того, длительное нажатие кнопки «DIM» акти-
вирует функцию ВОЛЬТМЕТР (подробности в главе «Режимы работы»).
Кнопка «MENU»: орган управления, определяющий статус функции меню
настройки (подробности в главе «Режимы работы»).
Кнопка «MUTE»: орган управления, предназначенный для оперативного
отключения звукового оповещения Лазер/Радар-детектора (подробности в
главе «Режимы работы»).
Кнопка «CITY»: орган управления, предназначенный для управления
расширенным режимом ГОРОД. Дополнительно, длительное нажатие кнопки,
запускает режим ОБУЧЕНИЯ (подробности в главе «Режимы работы»).
Звуковой сигнализатор: акустическое устройство, предназначенное для
воспроизведения сигналов тревоги и подтверждения (подробности в главе
«Режимы работы»).
Светодиодные сигнализаторы (синего цвета): дополнительная визу-
альная индикация тревоги при обнаружении радара и сигнала лазера.

STINGER

RX-75 PRO

-8-

RX-75 PRO

Дисплей: жидкокристаллическое табло синего цвета. Дисплей является
основным визуальным сигнализатором и предназначен для индикации тре-
воги при обнаружении радара или сигнала лазера. Кроме этого, дисплей
формирует подтверждение при изменении настроек прибора.
ОПИСАНИЕ ДИСПЛЕЯ

- Обнаружение сигнала радара в диапазоне Х

- Обнаружение сигнала радара в диапазоне К

- Обнаружение сигнала радара в диапазоне Ка

При обнаружении сигнала радиорадара, на дисплее детектора отображает-
ся графическое и цифирное значение интенсивности принимаемого сигнала
(9).

- Обнаружение сигнала лазера

- Обнаружение сигнала системы VG-2

- Режим ВОЛЬТМЕТР

- Режим КОМПАС

Вместе со значением курса, на дисплее отображается текущий режим рабо-
ты детектора (С1 - ГОРОД 1).

УСТАНОВКА ПРИБОРА

Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по направле-
нию движения автомобиля, относительно радиоантенны и передней линзы
оптического приёмника (фронтальная часть прибора). Для эффективной
работы радар-детектора необходимо выбрать место установки, обеспечи-
вающее максимальный обзор прибора. Сектор обнаружения детектора не
должен ограничиваться посторонними предметами. Присутствие декоратив-
ных элементов, цифровых устройств или других приложений между детек-
тором и ветровым стеклом, снижает эффективность устройства или блоки-
руют его работу.
