ЛАЗЕР/РАДАР-ДЕТЕКТОР
Q65 STR -5- Q65 STR
CRUNCH
КРАТКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ
1. Рабочие диапазоны Х, К, Ка
2. Ручное отключение диапазона Х
3. Обнаруж ение импульсных сигналов Ultra X, Ultra K, POP, Instant-
On, а так ж е излучение радарного комплекса «СТРЕЛКА»
4. Автоматическая маскировка от пеленгатора.
Для системы VG-2 не видим
5. Круговое обнаруж ение лазерного сигнала. Рабочий сектор 360°
6. Цифровая обработка сигнала
7. Расширенная система защиты от лож ных сигналов:
 Режимы ГОРОД, ГОРОД1.
Изменение чувствительности к лож ным сигналам
 Ка FILTER.
Интеллектуальная фильтрация сигналов в Ка диапазоне
8. Светодиодный символьный дисплей
9. Дополнительный семисегментный элемент.
Многофункциональный индикатор
10. Индикатор уровня сигнала
11. Настройка яркости дисплея. Три уровня
12. Дополнительная светодиодная индикация.
Машинка дублирует сигнал тревоги вспышкой фар
13. Звуковой сигнализатор.
Индивидуальное оповещение по диапазонам и типу сигнала
14. Функция звукового подтверждения
15. Выбор тональности звуковой тревоги
16. Вариатор. Плавная регулировка громкости
17. Функция MUTE. Отключение звукового оповещения
18. Энергосберегающий реж им.
Автоматическое отключение детектора
19. Функция DEMO.
Имитация сигнала тревоги при обнаружении радара (лидара)
20. Автоматическое тестирование после включение прибора
21. Функция QUICK START.
Ускоренный переход в рабочий реж им детектора
22. Сохранение пользовательских настроек после отключения прибора
23. Быстрая установка детектора на панель приборов
ПРИМЕЧАНИЕ: Количество функций устройства мож ет быть изменено
Производителем, с целью улучшения пользовательских характеристик,
без предварительного уведомления.
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Q65 STR -6- Q65 STR
CRUNCH
НАЗНАЧЕНИЕ ИНДИКАТОРОВ
И ОРГАНОВ УПРАВЛЕНИЯ УСТРОЙСТВА

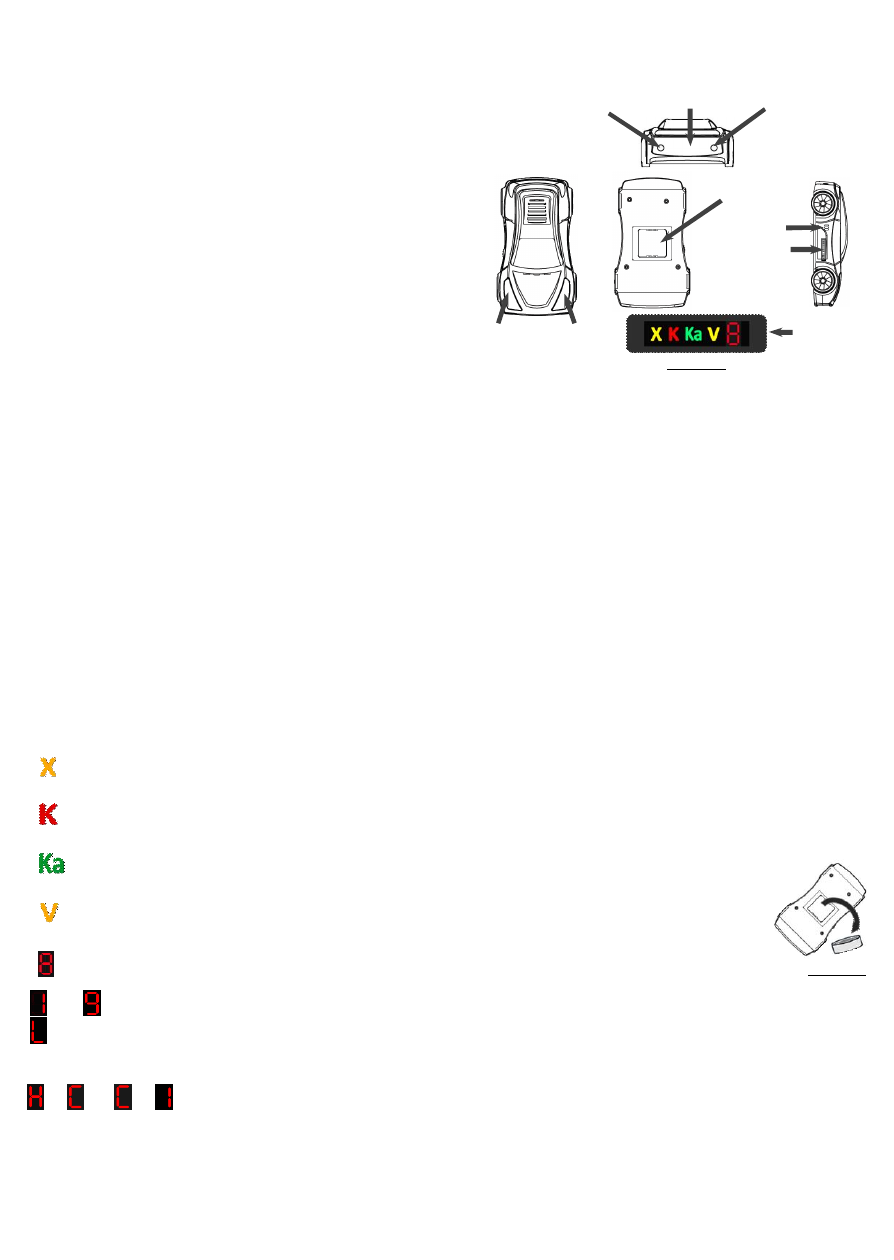

Внешний вид устройства, органы управления и индикация показаны на
рисунке 1:
Рисунок 1.
 Гнездо «DC 12V». Электрический разъём, предназначенный для
подключения штатного кабеля питания (см. гл. «Установка и подключе-
ние питания»).
 Регулятор «POWER/VOL». Поворотный выключатель, предназначен-
ный для включения (выключения) радар-детектора и плавного измене-
ния громкости звуковых сигналов.
 Кнопка «DIM». Микровыключатель, предназначенный для ручной
установки яркости дисплея (см. гл. «Изменение яркости дисплея»).
 Кнопка «CITY». Микровыключатель, предназначенный для включе-
ния реж има ГОРОД и отключения звукового оповещения детектора (см.
гл. «Режим ГОРОД» и «Функция отключения звуковой тревоги»).
 Комплементарная антенна. Передняя (фронтальная) сторона радар-
детектора. Место расположения встроенной антенны приёмника.
 Линза. Оптическое устройство, предназначенное для фокусировки
рассеянного сигнала лазера на приёмный датчик детектора.
Гнездо
«DC 12V»
Регулятор
«POWER/VOL»
Кнопка
«DIM»
Кнопка
«CITY »
Зуммер
Линза
Комплементарная
антенна
Дисплей
Металличес кая
вставка под
магнит
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Q65 STR -7- Q65 STR
CRUNCH
 Металлическая вставка под магнит. Панель, предназначенная для
монтажа детектора на установочный магнит.
 Зуммер. Месторасполож ения выхода звукового сигнализатора прибора.
 Дисплей. Совокупность символьных индикаторов, предназначенных
для отображ ения визуального сигнала тревоги и подтверждения режима
работы детектора.
Формат дисплея показан на рисунке 1. Четыре символьных индикатора
и семисегментный элемент, имеющие следующие назначения:
 [ ] – символ оранжевого цвета. Индикатор тревоги. Вспыхивание
индикатора указывает на обнаруж ение сигнала в диапазоне Х. Подро б-
ности в гл. «Обнаружение сигнала».
 [ ] – символ красного цвета. Индикатор тревоги. Вспыхивание ин-
дикатора указывает на обнаружение сигнала в диапазоне К. Подробно-
сти в гл. «Обнаружение сигнала».
 [ ] – символ зелёного цвета. Индикатор тревоги. Вспыхивание
индикатора указывает на обнаруж ение сигнала в диапазоне Ка. По д-
робности в гл. «Обнаружение сигнала».
 [ ] – символ оранжевого цвета. Индикатор тревоги. Вспыхивание
индикатора указывает на обнаружение системы VG-2. Подробности в гл.
«Обнаружение сигнала».
 [ ] – семисегментный светодиодный элемент красного цвета. Мно-
гофункциональный индикатор. Отображает следующую информацию:
[ ] … [ ] – Индикация уровня обнаруж енного сигнала.
[ ] – Тревожная индикация при обнаружении высокоприоритетного
сигнала. Высокий приоритет присваивается сигналам радарного ко м-
плекса «Стрелка» (РК «Стрелка») и Лидара (лазерный измеритель ско-
рости).
[ ], [ ] и [ ]+[ ] – Индикация реж има работы. Реж им ТРАС-
СА, ГОРОД или ГОРОД 1.
УСТАНОВКА ДЕТЕКТОРА
ПОДКЛЮЧЕНИЕ ПИТАНИЯ
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Q65 STR -8- Q65 STR
CRUNCH
Рисунок 2.
по направлению движения автомобиля, относительно радиоантенны и
передней линзы оптического приёмника (фронтальная часть прибора).
Для успешной работы радар-детектора необходимо выбрать место уста-
новки, обеспечивающее максимальный обзор прибора. Сектор обнару-
жения детектора не должен ограничиваться посторонними предметами.
Присутствие декоративных элементов, цифровых устройств или других
приложений между детектором и ветровым стеклом, сниж ает эффектив-
ность устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не долж но ограничивать обзор водителя, кро-
ме того, радар-детектор не должен угрожать водителю (пассаж иру)
причинением вреда при резком тормож ении или другой не штатной
ситуации на дороге.
Установка на магнит
Лазер/Радар-детектор CRUNCH Q65 STR устанавливается на
панель приборов, единственно удобным способом, с использованием
установочного магнита (Рис.2).
Порядок установки следующий:
 Тщательно протрите, влажной тряпкой, поверх-
ность выбранного места установки на приборной
панели.
 Дож дитесь высыхания поверхности.
 Удалите предохранительное покрытие с клейкого
основания магнита.
 Приж мите магнит клейким основанием к выбран-
ной поверхности на 10-15 секунд.
 Совместите металлическое основание прибора с магнитом.
ВНИМАНИЕ! Приклеивать магнит к панели приборов необходимо при
температуре поверхности не ниж е +5°С. При температуре ниж е +5°С
свойства клейкого основания магнита резко ухудшаются и удерж ание
детектора на поверхности панели становится не надёж ным.
Необходимо помнить! Переустановка магнита ухудшает свойства
клейкой основы и сниж ает надёж ность крепления устройства на при-
борной панели.
Подключение питания
Питание Лазер/Радар-детектора CRUNCH Q65 STR рассчитано
от сети постоянного напряж ения в диапазоне 12 - 15В, с отрицательным
потенциалом (минусом) на корпусе автомобиля. Несоответствие питаю-
щего напряжения, заявленным параметрам, сниж ает эффективность
работы или приводит к выходу прибора из строя.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо «DC 12V»
детектора. Штекер долж ен войти до упора.
