T Вход холодной санитарно-технической воды +
Отверстие для слива G 1"
G : Наружная цилиндрическая резьба, герметичная
при использовании плоской прокладки

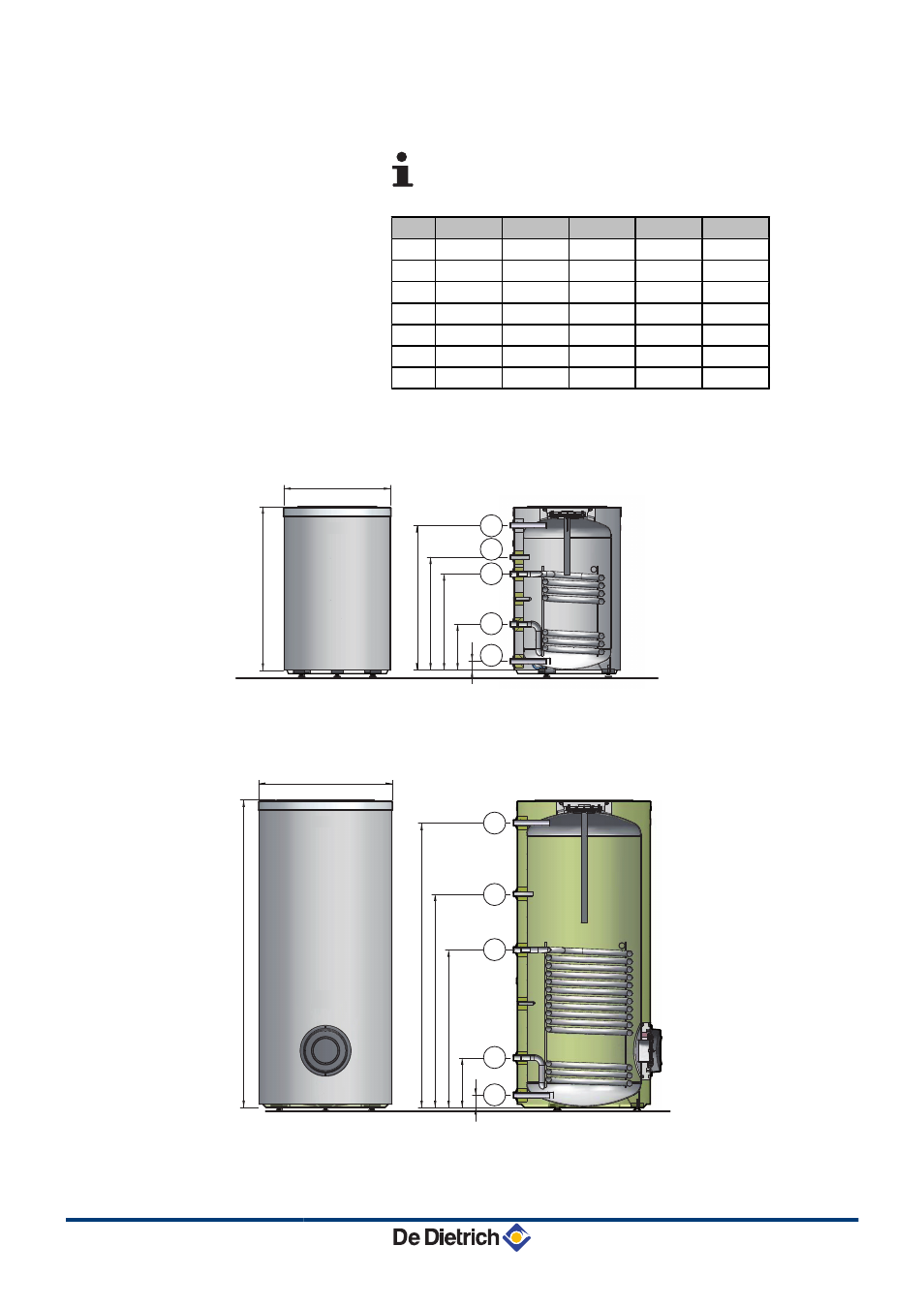

BLC 150 BLC 200 BLC 300 BLC 400 BLC 500
A 70 70 70 66 71
B 282 282 282 284 283
C 567 657 747 838 896
D 662 840 1142 1157 1213
E 844 1114 1634 1510 1618
F (Ø) 605 605 605 705 755
G 944 1212 1734 1622 1740
n BLC 150
G
Ø F
A
B
C
D
E
1
2
3
4
5
C003692-C
n BLC 200
C003705-C
G
Ø F
A
B
C
D
E
1
2
3
4
5
BLC 150...500 4. Установка
03/05/2012 - 300027311-001-01 12
