R Компрессор S5 Датчик комнатной
температуры
X6 Подсоединение панели управления
T Конденсатор SPL1 Место соединения
проводов
X7 Клеммная колодка для управления
дополнительным гидравлическим
источником тепла
Y Электрический
нагревательный
элемент
TA Анод с наводимым током X8 Клеммная колодка
* Земля TS Защитный термостат X-B1 Клеммная колодка для управления
дополнительным электрическим
источником тепла
L Фаза X1 Подсоединение к аноду с
наводимым током
X-HC Вход для двухтарифной работы (HP/HC :
часы пиковой нагрузки - часы простоя).
Разрешение на нагрев горячей санитарно-
технической воды в зависимости от
настройки входа HP/HC (часы пиковой
нагрузки - часы простоя)
N Нейтраль X2-S3 Нижний датчик ГВС

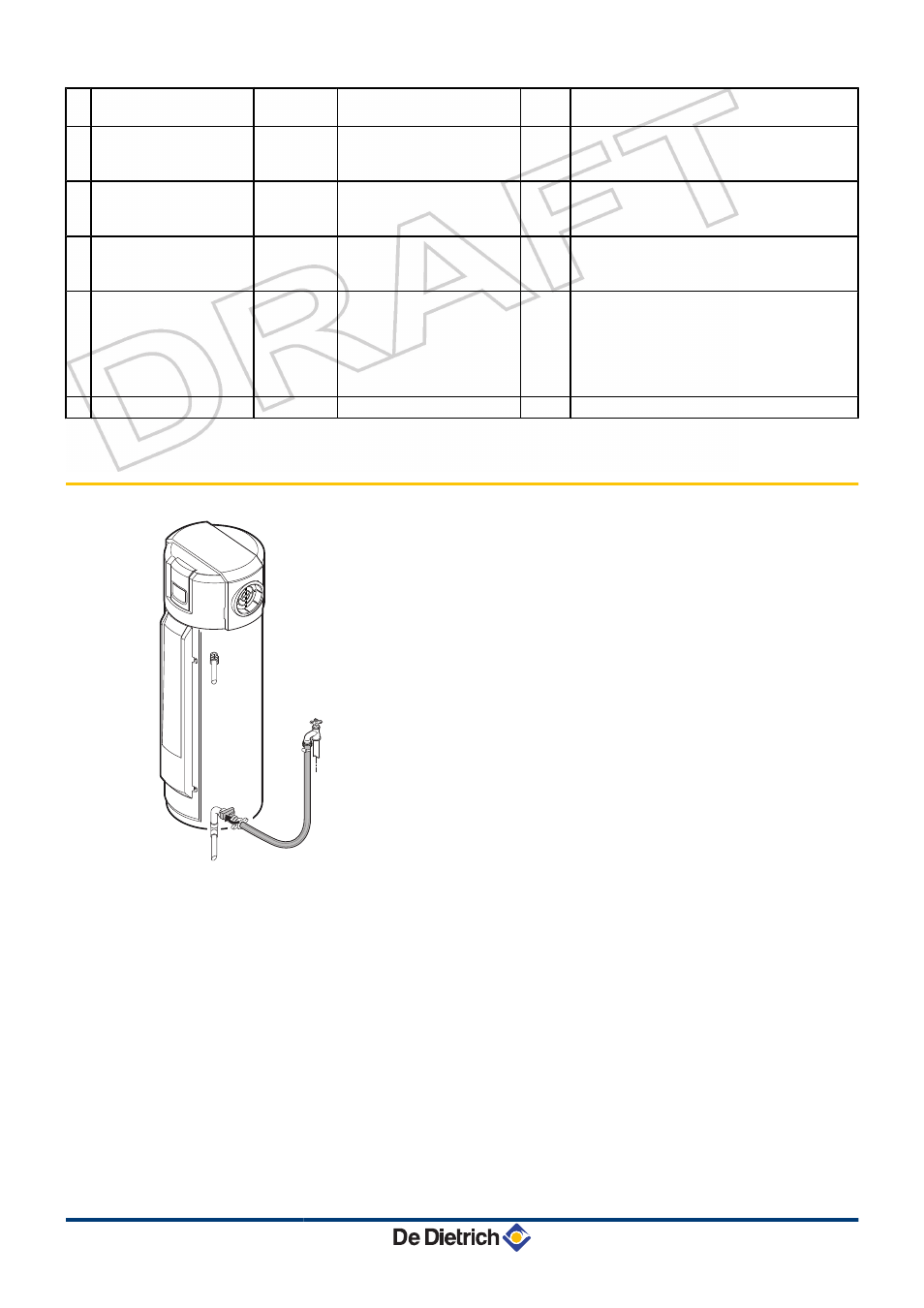

4.11 Заполнение термодинамического водонагревателя
1. Открыть кран горячей воды.
2. Открыть кран холодной воды, расположенный на группе
безопасности. Сливной клапан группы безопасности должен
быть закрыт.
3. Оборудование заполнено водой, когда льётся вода из крана
горячей воды. Закрыть кран горячей воды.
C
0
0
3
4
0
9
-A
TWH 200E TWH 300E TWH 300EH 4. Установка
