5
15/12/08 - 300011858-001-C DTG 330

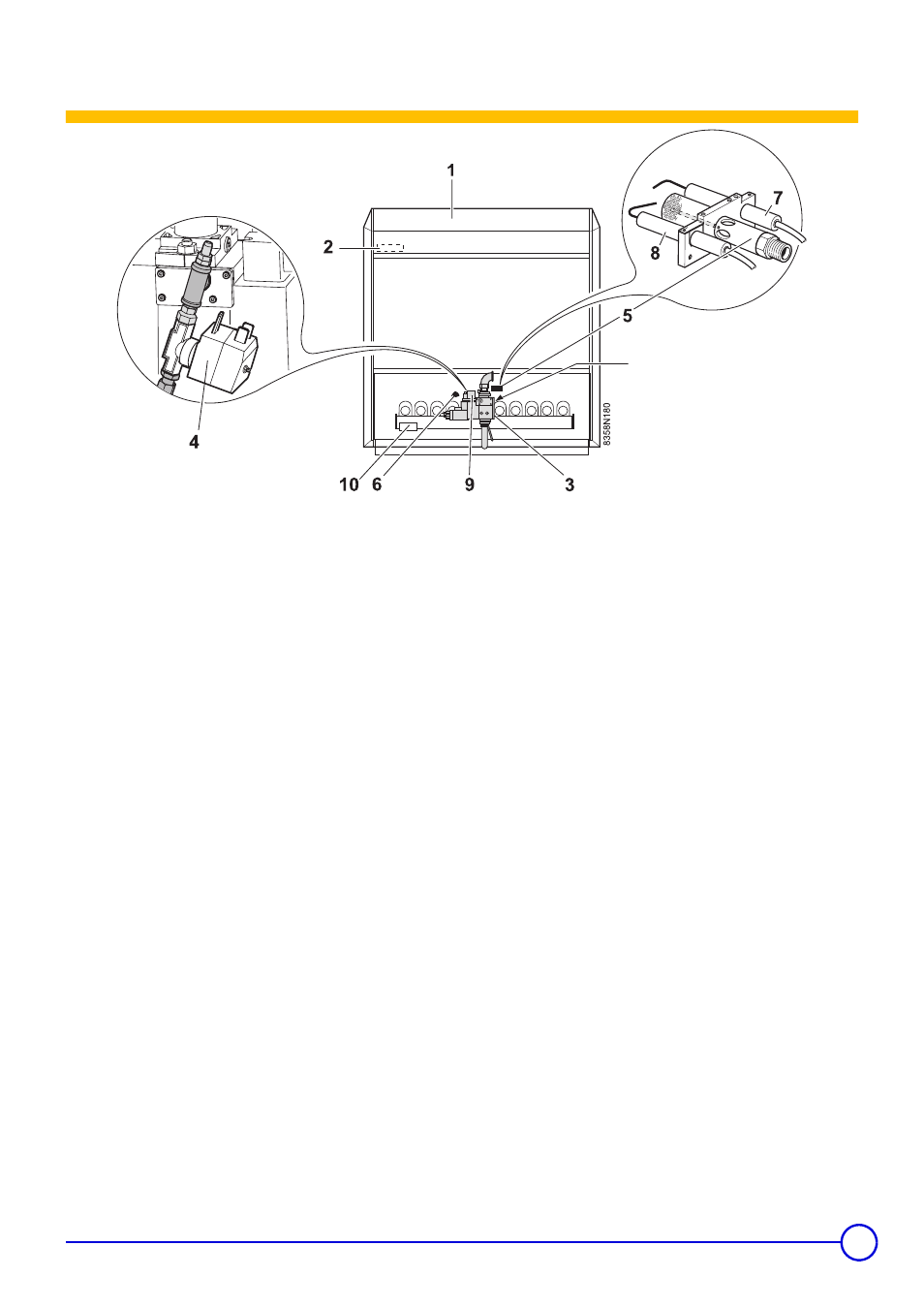

3. Описание
3 Описание
1. Панель управления
2. Программный блок
3. Газовый мультиблок (Защитный клапан + Основной
клапан + Фильтр + Реле минимального давления газа)
4. Клапан розжига
5. Запальная горелка
6. Окошко для наблюдения за пламенем
7. Датчик ионизации
8. Запальный электрод
9. Реле минимального давления газа
Версия 20 мбар : 12.5 мбар
Версия 300 мбар : 150 мбар
10. Блок запального устройства
11. Реле максимального давления газа с ручной разблокировкой
(Только для модели 300 мбар)
A
11
