DTG 230
3 Описание
Представленные модели реализуются в различных странах в соответствии с программой продаж для этих стран.
DTG 230 Eco.NOx
от 7 до 13 секций
14 секционные котлы
DTG 230 S
от 7 до 13 секций
14 секционные котлы

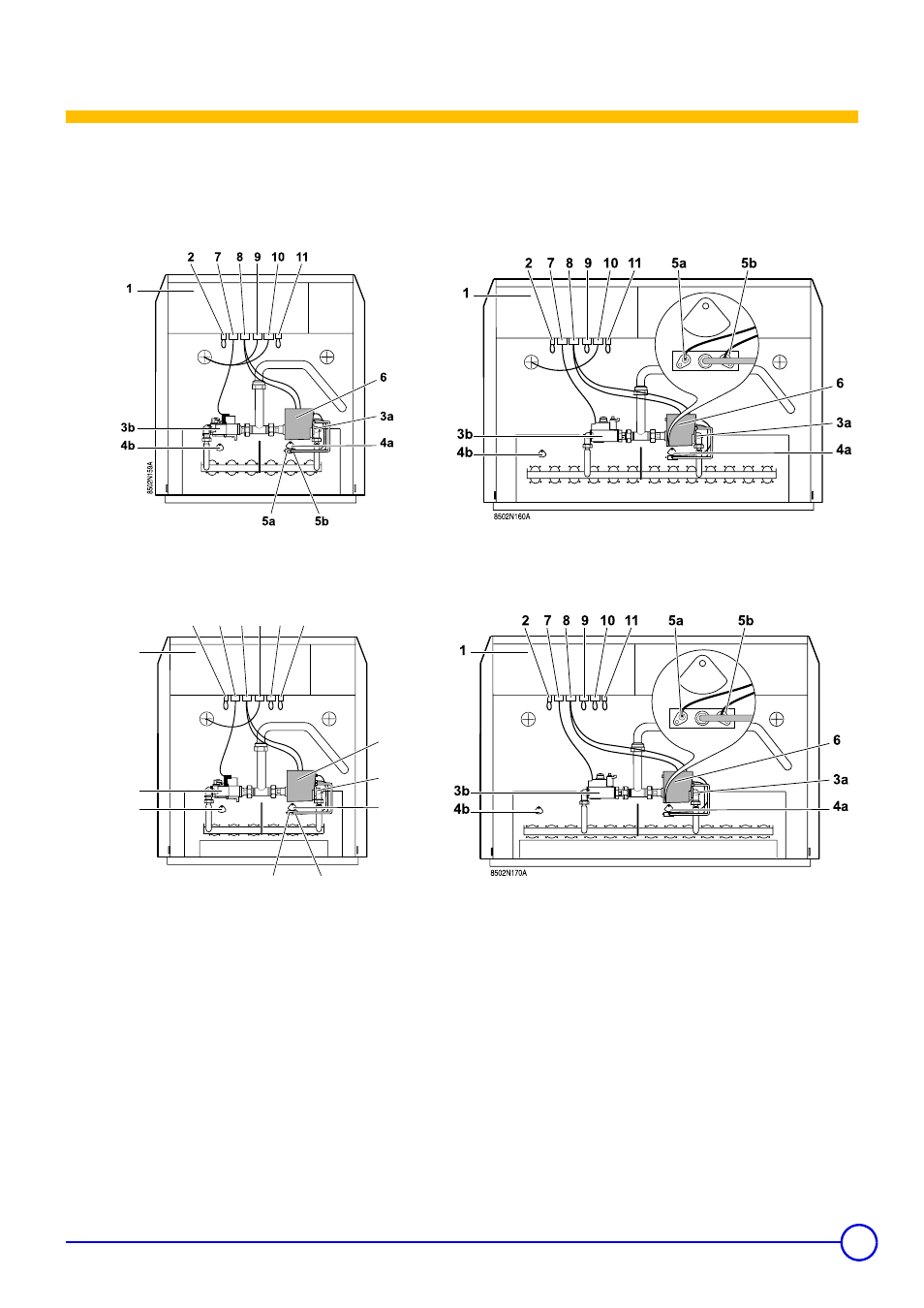

1. Панель управления
2. Перемычка, установленная на заводе
Подсоединение для реле давления газа (Дополнительное
оборудование - Ед. поставки GC191)
Природный газ : 12.5 мбар
Пропан : 20 мбар
3. a : Газовый клапан - 1 ступень
b : Газовый клапан - 2 ступень
4. a : Окошко для наблюдения за пламенем - 1 ступень
b : Окошко для наблюдения за пламенем - 2 ступень
5. a : Запальный электрод
b : Датчик ионизации
6. Программный блок
7. Разъем клапана - 2 ступень
8. Разъем программного блока и клапана - 1 ступень
9. Датчик тяги
6-9 секционные котлы : поставляется
10-14 секционные котлы : Дополнительное оборудование
(Перемычка, установленная на заводе) - Ед. поставки GC22
Бельгия + Россия : Датчик тяги обязателен для всех
моделей котлов и должен быть обязательно
установлен.
10. DTG 230 Eco.NOx : Отсечная заслонка
DTG 230 S : Не используется (Перемычка, установленная
на заводе)
11. Перемычка, установленная на заводе
- Подсоединение для блока циклического контроля
герметичности (Дополнительное оборудование - Ед.
поставки CY41)
или
- Подсоединение для защитного клапана (Дополнительное
оборудование - Ед. поставки GC191)
8502N169A
1
2
7
8 9 10 11
3b
4b
5a
5b
4a
3a
6
