Установка сетевой платы (AXIS 1611) 6-14
Доп
о
лн
ительн
ые
п
р
и
надл
е
жн
ости
6

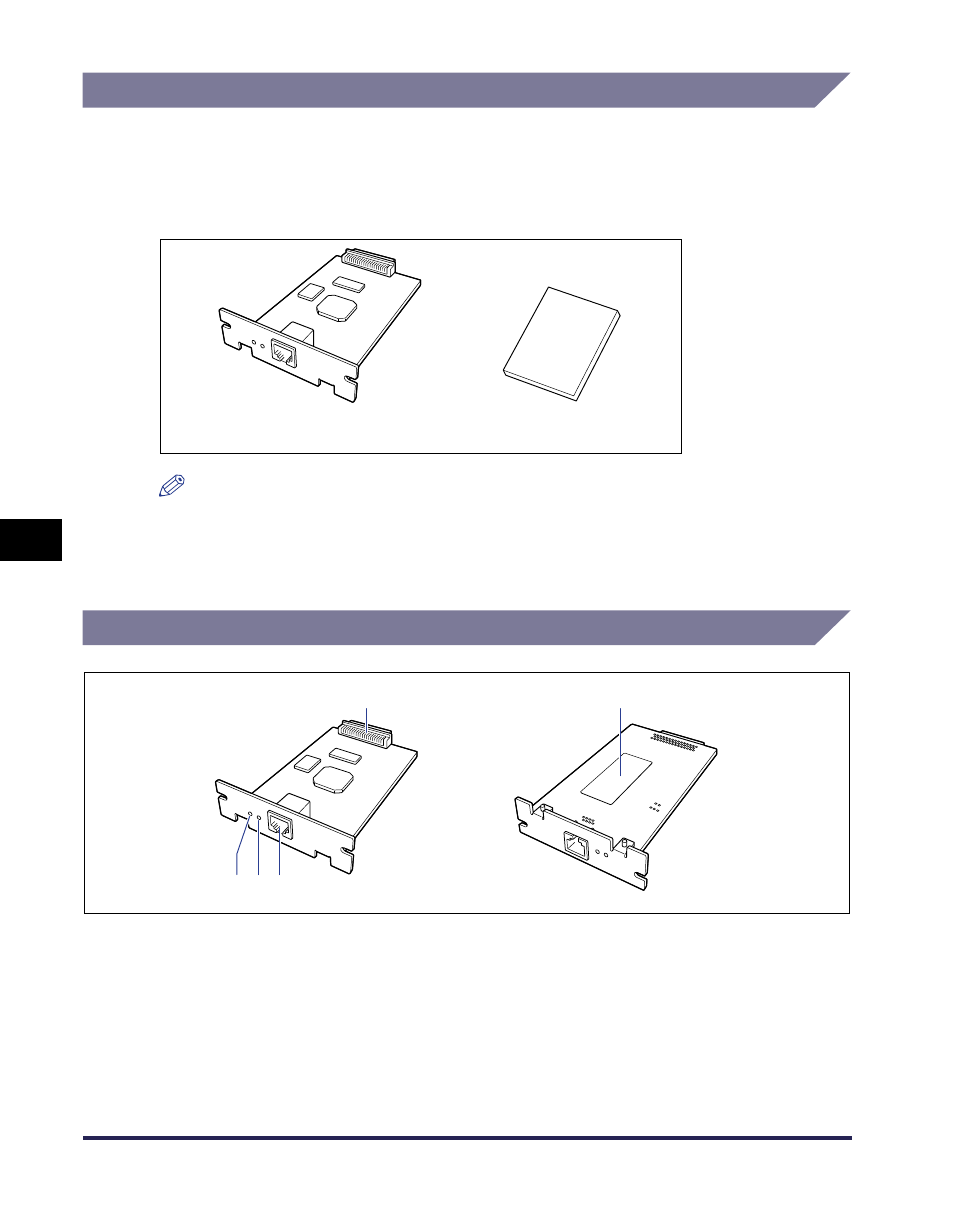

Проверка содержимого упаковки
Перед установкой сетевой платы убедитесь, что все перечисленные ниже
элементы содержатся в упаковке. В маловероятном случае, если какой-либо
из компонентов отсутствует или поврежден, обратитесь в магазин, в котором
была приобретена сетевая плата.
ПРИМЕЧАНИЕ
Кабель локальной сети не поставляется вместе с сетевой платой. Если Вы
устанавливаете сетевую плату для подключения принтера к сети, Вам
потребуется кабель типа витая пара категории 5. Кабели, концентраторы и т.п.
приобретаются отдельно по мере необходимости.
Детали и их назначение
a Разъем принтера
Данный разъем вставляется в принтер. Не
трогайте разъем пальцами.
b Разъем локальной сети
К этому разъему подсоединяется кабель
локальной сети 10BASE-T/100BASE-TX.
c Индикатор состояния
Показывает состояние сетевой платы. Если
индикатор мигает при отключенном кабеле
локальной сети, сетевая плата неисправна.
d Индикатор питания
Загорается при включении принтера. Если при
включении принтера индикатор не загорелся,
сетевая плата неисправна.
Сетевая плата
(AXIS 1611)
AXIS 1611
Руководство
a e
d c b
