Осторожно!
Во избежание поражения электрическим током, не прикасайтесь к металлическому
корпусу .
(22)
Задняя крышка
Снимите для удаления замятой бумаги.
(23)
Разъем кабеля питания
Подсоедините кабель питания, поставляемый в комплекте с устройством.

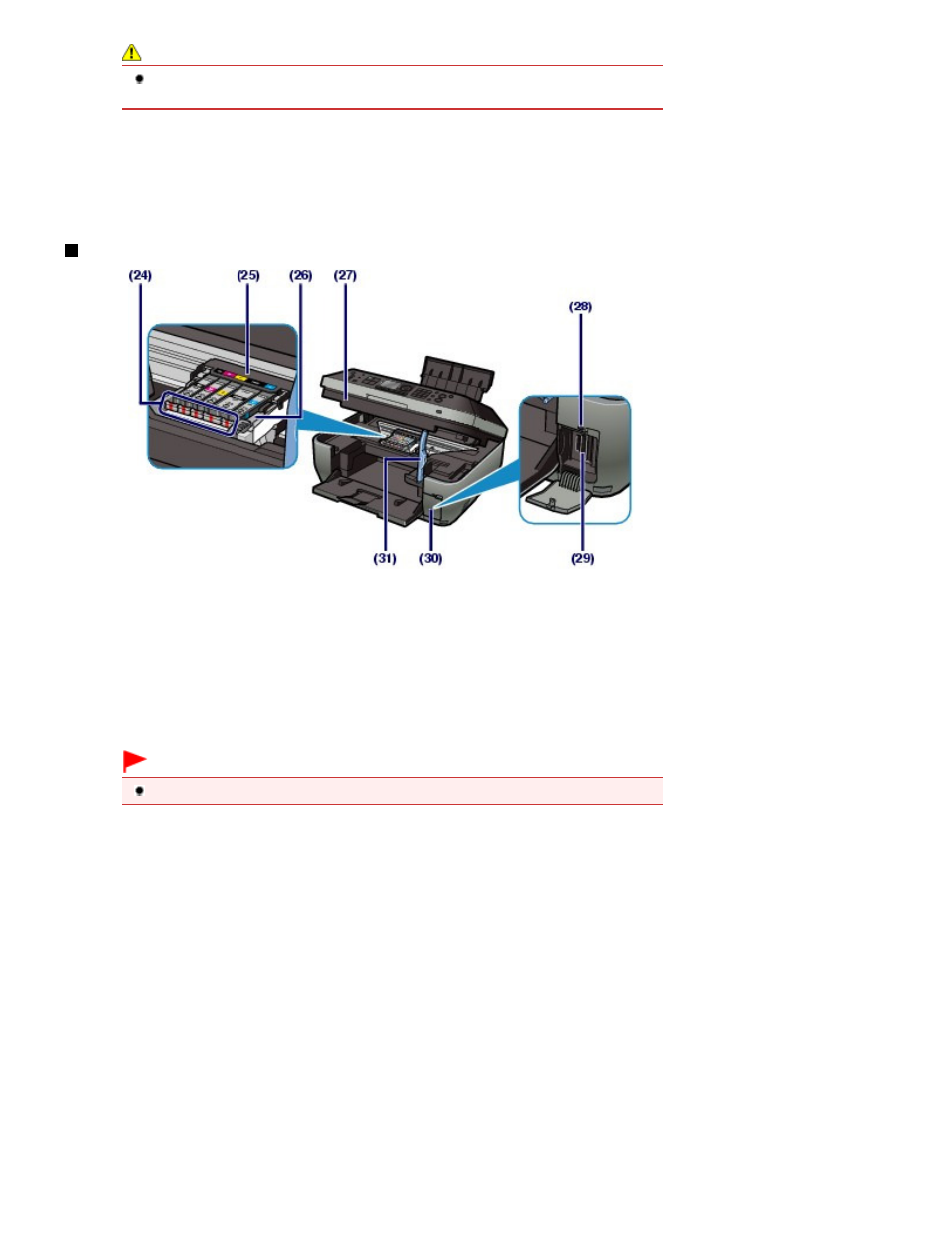

Вид изнутри
(24)
Индикаторы чернильницы
Сигнализирует о состоянии чернильницы (горит красным или мигает).
См . Проверка уровня чернил .
(25)
Держатель печатающей головки
Установите печатающую головку.
(26)
Фиксирующий рычаг печатающей головки
Предназначен для фиксации печатающей головки на месте.
Внимание!
Не поднимайте этот рычажок после установки печатающей головки.
(27)
Модуль сканирования (крышка)
Сканирует оригинальные документы. Откройте для замены чернильниц, проверки индикаторов или
извлечения бумаги, застрявшей в устройстве. При открытии крышки сканирующего устройства
крышка документа должна быть закрыта.
(28) Индикатор доступности
Горит или мигает, указывая состояние карты памяти.
См . раздел Вставка карты памяти .
(29)
Гнездо карты памяти
Вставьте карту памяти.
См . раздел Вставка карты памяти .
(30)
Крышка гнезда для карты памяти
Откройте , чтобы подключить карту памяти.
См . раздел Вставка карты памяти .
(31) Упор сканирующего устройства
Удерживает сканирующее устройство (крышку) открытым.
Стр. 7 из 1201 стр. Основные компоненты
