03
Гигабитный неуправляемый коммутатор
Общая информация
Внешний вид устройства
1.3
Передняя панель
■

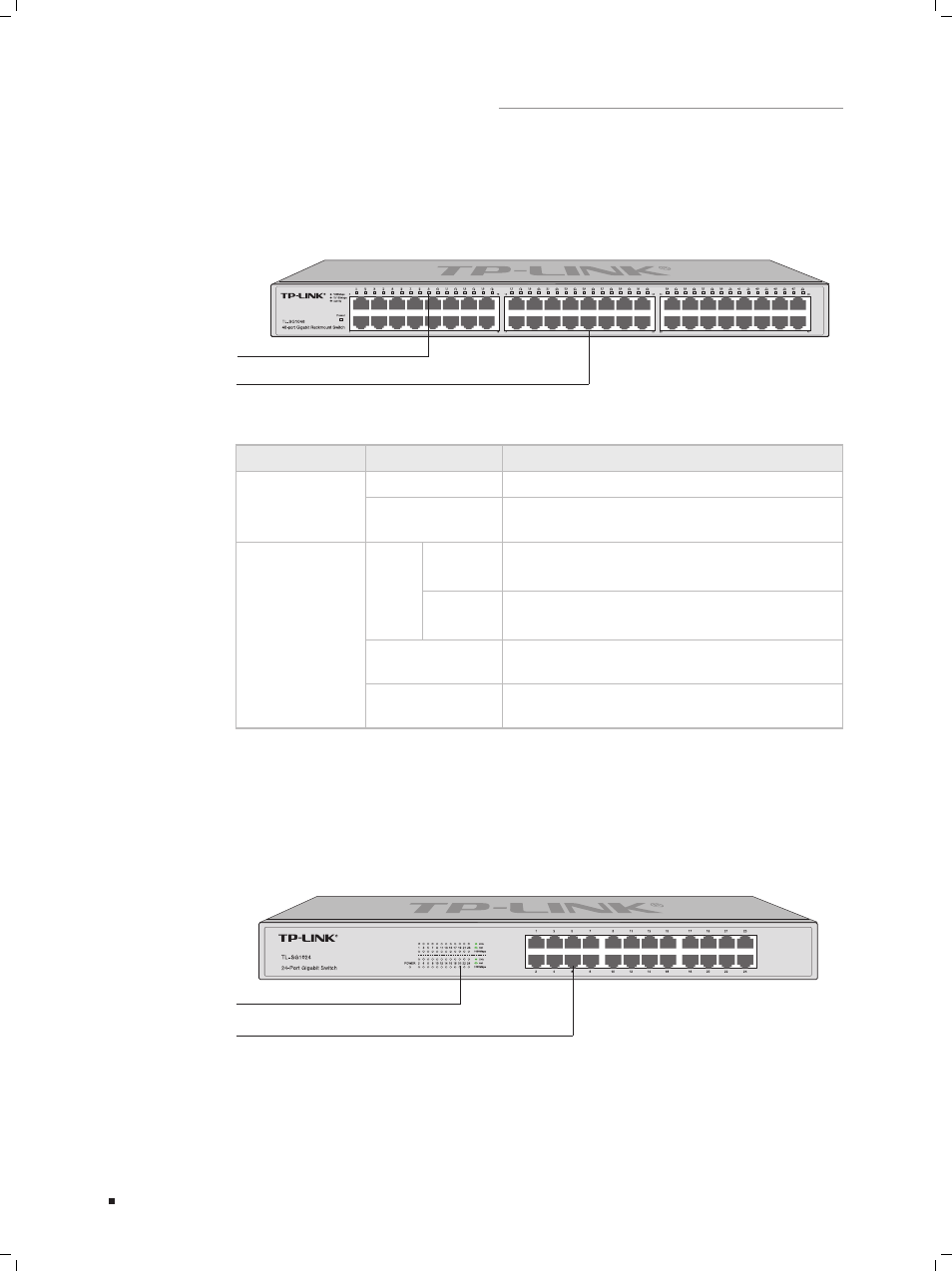

Передняя панель коммутатора TL-SG1048 указана на рисунке.
Индикаторы
Порты 10/100/1000 Мбит/с (разъём RJ45)
Передняя панель TL-SG1048
Рисунок 1-1
Индикаторы
Индикатор
Состояние
Обозначение
Power
Горит
Коммутатор включён.
Не горит
Коммутатор выключен или возникли
перебои с питанием.
Link/Act
Горит
Зелёный
1000 Мбит/с устройство подключено к
соответствующему порту.
Жёлтый
10/100 Мбит/с устройство подключено к
соответствующему порту.
Мигает
Соответствующий порт передаёт или
принимает данные.
Не гори
Нет подключённых к соответствующему
порту устройств.
Порт 10/100/1000 Мбит/с (разъём RJ45)
Предназначен для подключения устройств, работающих на скорости 10
Мбит/с, 100 Мбит/с или 1000 Мбит/с. Возле каждого разъёма расположен
светодиодный индикатор.
Передняя панель TL-SG1024 указана на рисунке ниже.
Индикаторы
Порты 10/100/1000 Мбит/с (разъём RJ45)
Передняя панель TL-SG1024
Рисунок 1-2
