Инструкция по эксплуатации TP-Link TL-WR1043ND V1
Страница 95
TL-WR1043ND
Беспроводной гигабитный маршрутизатор серии N

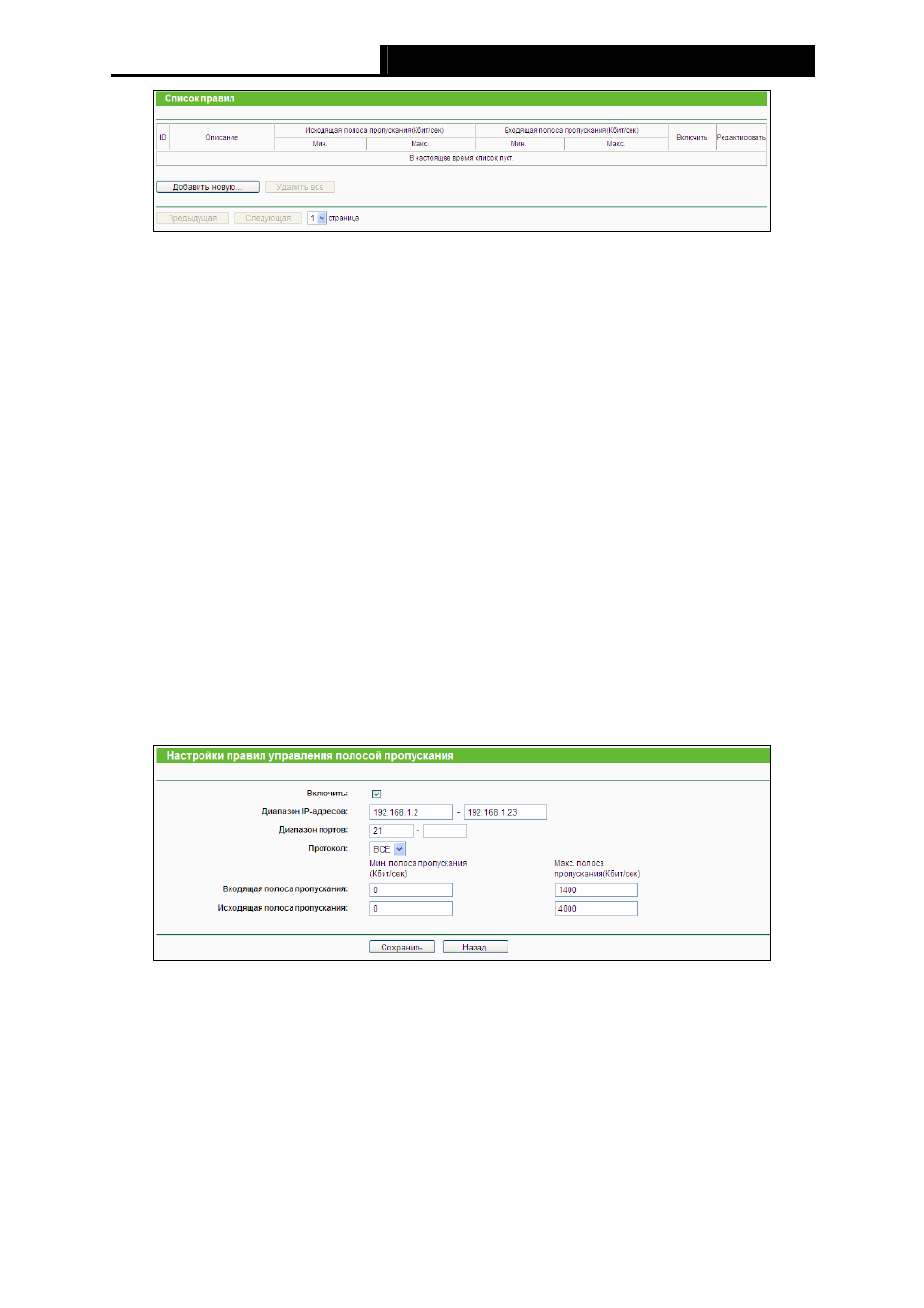

Рис. 4-81 Список правил
¾
Описание – Содержит информацию по правилам, например диапазон адресов.
¾
Исходящая полоса пропускания – В этом поле отображается информация по
максимальному и минимальному значению полосы для исходящего трафика,
проходящего через WAN-порт. Значение по умолчанию 0.
¾
Входящая полоса пропускания – В этом поле отображается информация по
максимальному и минимальному значению полосы для входящего трафика,
проходящего через WAN-порт. Значение по умолчанию 0.
¾
Включить – Это поле содержит информацию по состоянию правила.
¾
Редактировать – Редактировать правило. Чтобы удалить правило, воспользуйтесь
кнопкой Удалить.
Чтобы добавить или изменить правило управления полосой пропускания,
необходимо сделать следующее:
1. Нажмите кнопку Добавить новую… (см. рис. 4-81). Должно открыться окно, как
показано на рис. 4-82.
2. Введите следующие данные.
Рис. 4-82 Настройки правила управления полосой пропускания
z
Включить: Вы можете включить правило, отметив ячейку.
z
Диапазон IP-адресов: Укажите диапазон IP-адресов.
z
Диапазон портов: Укажите диапазон портов локальной сети.
z
Протокол: Выберите протокол (TCP, UDP, TCP/UDP).
z
Исходящая полоса пропускания: В этом поле укажите информацию о
максимальном и минимальном значении полосы для исходящего трафика,
проходящего через WAN-порт. Значение по умолчанию 0.
87
