TL-WR741N/TL-WR741ND Беспроводной маршрутизатор Lite N 150Мбит/с
49

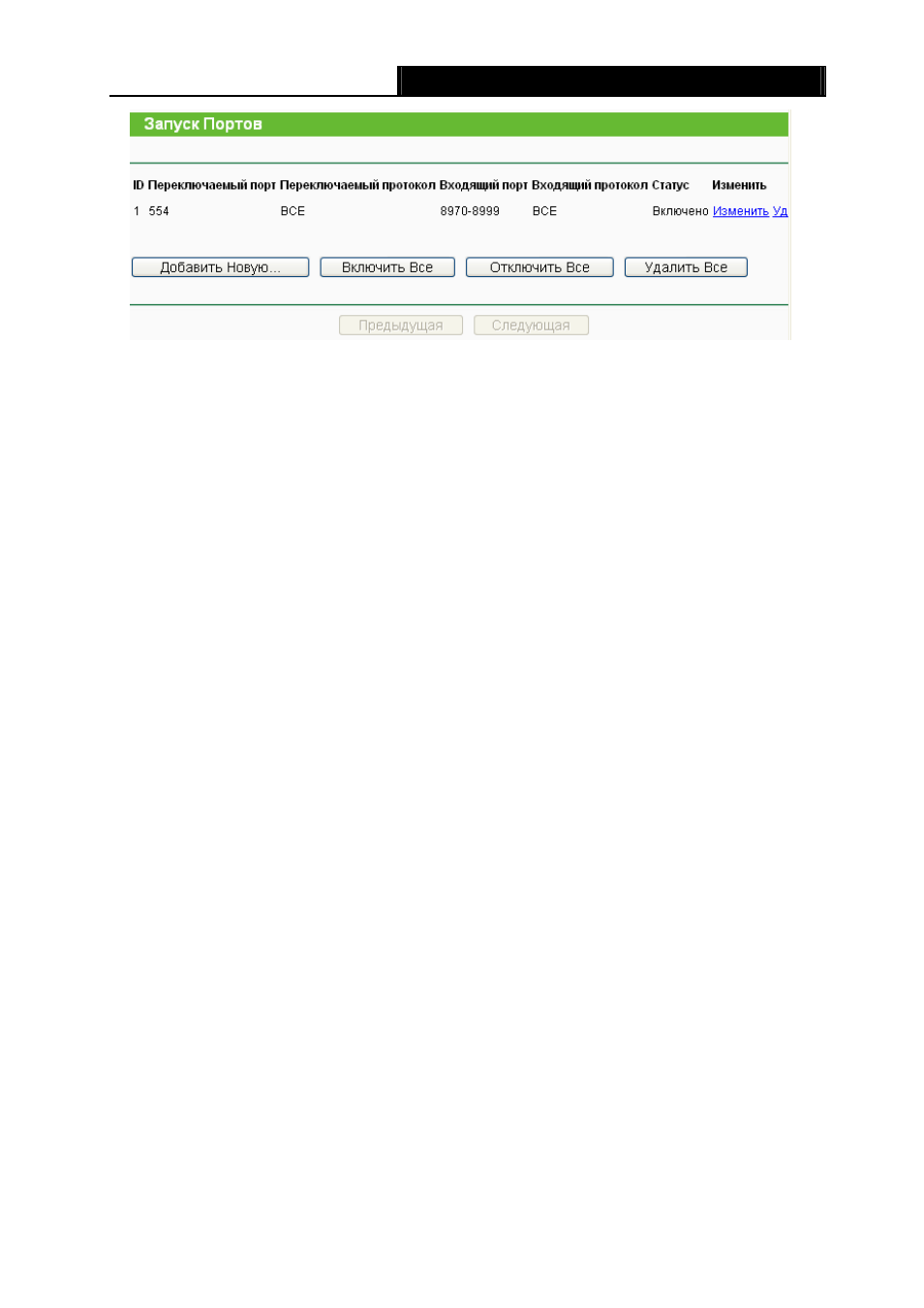

Рис. 4-33 Запуск портов
После настройки маршрутизатор будет работать следующим образом:
1. Локальный узел осуществляет исходящее подключение, используя порт назначения,
чей номер указан в поле Порт запуска.
2. Маршрутизатор делает запись об этом подключении, открывает входящий порт или
порты, связанные с этой записью в таблице Запуск портов, и связывает их с
локальным узлом.
3. При необходимости внешний узел может подключаться к локальному узлу через порт,
указанные в поле Входящие порты.
¾
Порт запуска – Порт запуска для исходящего трафика. Исходящее подключение
через данный порт производит активацию данного правила.
¾
Протокол запуска – Протокол, используемый Портами запуска. Варианты - TCP, UDP
или Все (все протоколы, поддерживаемые маршрутизатором).
¾
Диапазон входящих портов – Порт или диапазон портов, используемых удаленной
системой при ответе на исходящий запрос. Ответное сообщение через один из этих
портов будет перенаправлено на компьютер, который запустит это правило. Вы
можете указать не более 5 групп портов (секций портов). Каждая группа должна быть
отделена знаком ",". Например, 2000-2038, 2050-2051, 2085, 3010-3030.
¾
Входящий протокол – Протокол, используемый Диапазоном входящих портов.
Варианты – TCP, UDP или Все (все протоколы, поддерживаемые маршрутизатором).
Чтобы создать новое правило необходимо:
1. Кликните по кнопке Сохранить… Должно появиться окно, как показано на Рис. 4-34.
2. Выберите общее приложение из списка в поле Общие приложения. После этого поля
Порт запуска и Входящие порты будут автоматически заполнены. Если в поле
Общие приложения отсутствует нужное наименование, следует вручную заполнить
поля Порт запуска и Входящие порты.
3. Из выпадающего списка в поле Протокол запуска выберите протокол, используемый
Портом запуска. Варианты: TCP, UDP или Все.
4. Выберите протокол, используемый для Входящих портов из выпадающего списка в
поле Входящий протокол. Варианты: TCP, UDP или Все.
5. В поле Состояние установите значение Включить.
6. Чтобы сохранить новое правило кликните по кнопке Сохранить.
