Evenflo ExerSaucer Safari Friends - Инструкция (Страница 4)

Необходимые инструменты
Крестообразная отвертка
ВНИМАНИЕ! Все винты должны быть плотно, но не чрезмерно закручены.
Используйте только винты, которые идут в комплекте.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ЭЛЕКТРОИНСТРУМЕНТЫ.

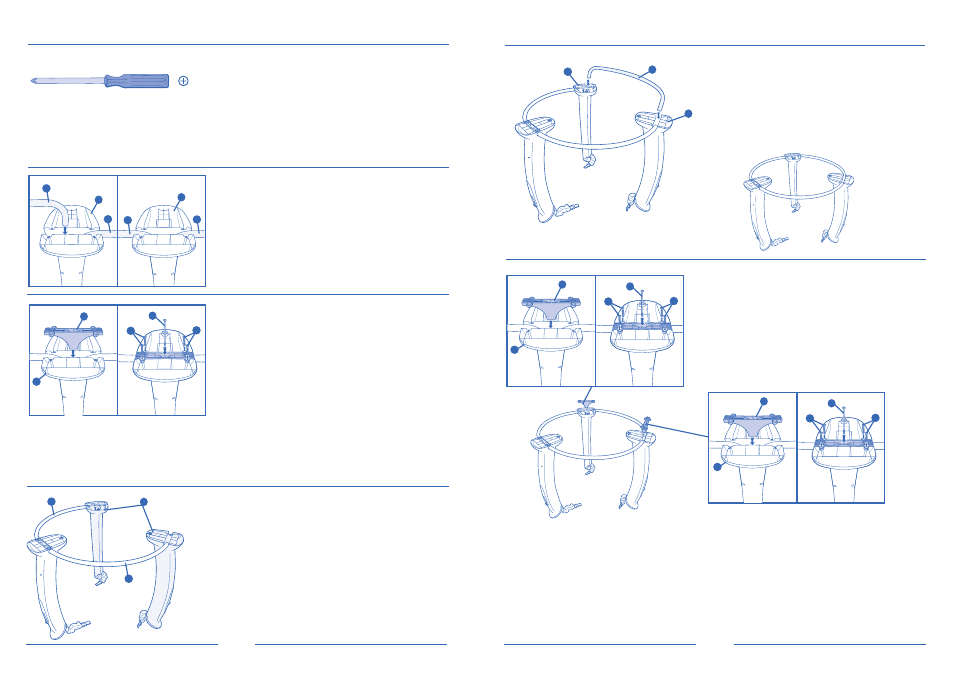

Сборка
1. Возьмите две трубки основания (А) и одну
опору (В). Переверните опору (В) и вставьте по
одному концу каждой трубки основания (А) в
нижнюю часть опоры, как показано на рисунке.
Убедитесь, что обе трубки основания
полностью вошли в опору.
C
2. Вставьте ножку (С) в нижнюю часть опоры
(В), как показано на рисунке. Зафиксируйте
одним винтом 8-16 X 75 мм (D) и четырьмя
винтами 8-16 X 18 мм (Е). Плотно, но не
чрезмерно закрутите все пять винтов.
НЕ ИСПОЛЬЗУЙТЕ ЭЛЕКТРОИНСТРУМЕНТЫ.
ВАЖНО! Ножка ДОЛЖНА полностью войти в опору. Если она выступает с
какой-либо из сторон, значит одна из трубок основания установлена неправильно
или не полностью вставлена. В таком случае следует вынуть трубку основания и
вставить ее снова так, чтобы ножка заняла правильное положение.
B A
B
E E
C D
E E
C D
B
B
3. Возьмите две другие опоры (В).
Переверните и вставьте в них концы трубок
основания (А), как показано на рисунке.
Убедитесь, что трубки основания полностью
вошли в каждую опору.
Сборка
4. Возьмите третью трубку основания (А) и
вставьте ее в две опоры (В), как показано на
рисунке.
Убедитесь, что трубка основания полностью
вошла в обе опоры.
5. Вставьте ножку (С) в нижнюю часть каждой
опоры (В), как показано на рисунке. Зафиксируйте
каждую ножку одним винтом 8-16 X 75 мм (D) и
четырьмя винтами 8-16 X 18 мм (Е). Плотно, но не
чрезмерно закрутите все 10 винтов.
НЕ ИСПОЛЬЗУЙТЕ ЭЛЕКТРОИНСТРУМЕНТЫ.
А
А А
В
А
В
B
E
D
E
А В
А
2
ВАЖНО! Все ножки ДОЛЖНЫ полностью войти в опоры. Если ножка выступает с
какой-либо из сторон, значит одна из трубок основания установлена неправильно
или не полностью вставлена. В таком случае следует вынуть трубку основания и
вставить ее снова так, чтобы ножка заняла правильное положение.
3
