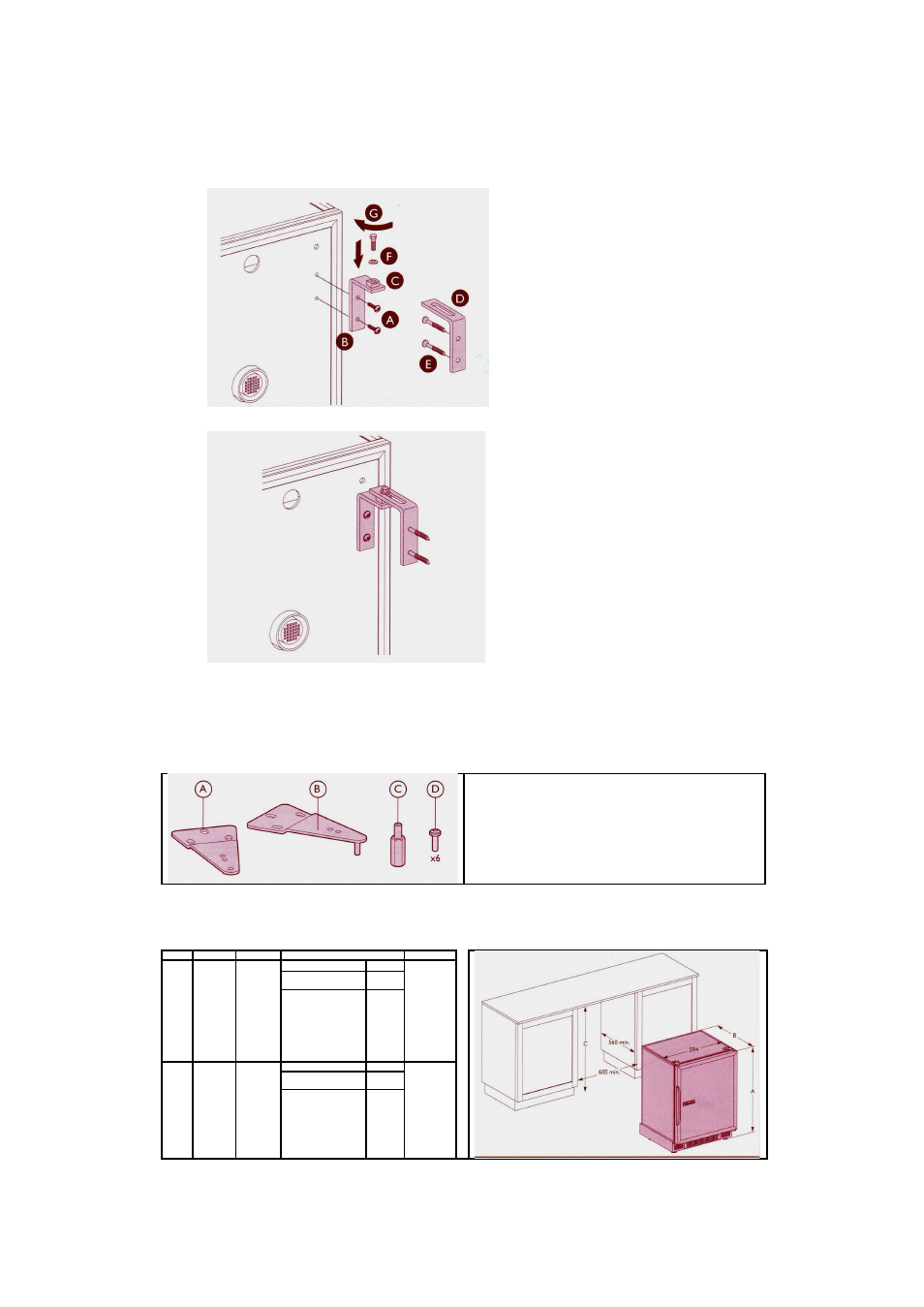

Крепеж
Высокую модель (259) необходимо закрепить к стене.
Для высокой модели:
Если винный шкаф не встраивается, его необходимо прикрепить к стене! (иначе, он может «заваливаться»
вперед при открытии). Крепеж идет в комплекте со шкафом.
1. Ослабьте винты (А)
2. Приложите крепеж (В) к задней стенки шкафа и скрепите винтом (А)
3. Прижмите гайку (С) к крепежу (В).
(По возможности, выбирайте отверстие ближайшее к шкафу)
4. Расположите крепеж (D) на гайке (Для определения местоположения отверстий в стене под крепежные
винты)
5. Просверлите в стене отверстие и закрепите крепеж (D) с помощью винтов (E)
Убедитесь, что стена может выдержать вес 100кг!
6. Затяните винт (G) шайбой (F) до его полного ввинчивания и образования контакта между крепежом (D) и
винтом (С)
Шкаф будет хорошо закреплен на стене только при полном завинчивании винта.
Повторите процедуру установки для другой стороны шкафа.
Встраивание
А
петля без штифта
В
петля (лицевая)
С
стойка (только для моделей 059)
D
винт №25 с утопленной шестигранной головкой
Размеры для сплошной, стеклянной (в раме) и стеклянной (полное стекло) двери:
Мод.
A макс.
A миним.
B
C миним.
059
832
816
Сплошная дверь
555
821
Стеклянная верь в
раме
549
Полное стекло
548
259
1792
1776
Сплошная дверь
572
1781
Стеклянная дверь в
раме
566
Полное стекло
565
Размеры для технической двери.
