Красный провод – предназначен для подключения питания обмоток дополнительных реле, если они
используются для управления дополнительными устройствами.
Программирование СТСТС для управления SCHER-KHAN AUX-7
Для работы СТСТС SCHER-KHAN MAGICAR с модулем SCHER-KHAN AUX-7 необходимо установить значения
программируемых функций 2-9 и 2-10 СТСТС. Вход в эти пункты меню с брелока невозможен. Для
установки нужных значений необходимо использовать Программатор функций SCHER-KHAN CM3.
Установите программатором любое значение длительности импульса от 1 до 99 сек. или длительный
сигнал (одно нажатие кнопки включает канал, второе выключает) по любому из семи каналов.
Назначение кнопок брелока при управлении каналами
Если функция 2-10 выключена, то есть возможность управлять только двумя дополнительными каналами.
При этом, коротким одновременным нажатием кнопок (2+3) брелока Вы можете включать или выключать
функцию пассивной постановки в режим охраны. Время импульсов на выходах каналов 1 и 2 (коричневый
и черный/белый провод SCHER-KHAN AUX-7) будет соответствовать установленному программатором.
Если функция 2-10 включена, то можно управлять всеми дополнительными каналами. При этом, коротким
одновременным нажатием кнопок (2+3) брелока Вы можете включать или выключать функцию управления
дополнительными каналами 1, 2, 3, 4, 5, 6, 7. Пассивную постановку в режим охраны при этом включить
нельзя. При необходимости пассивной постановки СТСТС в режим охраны используете режим «Свободные
руки».

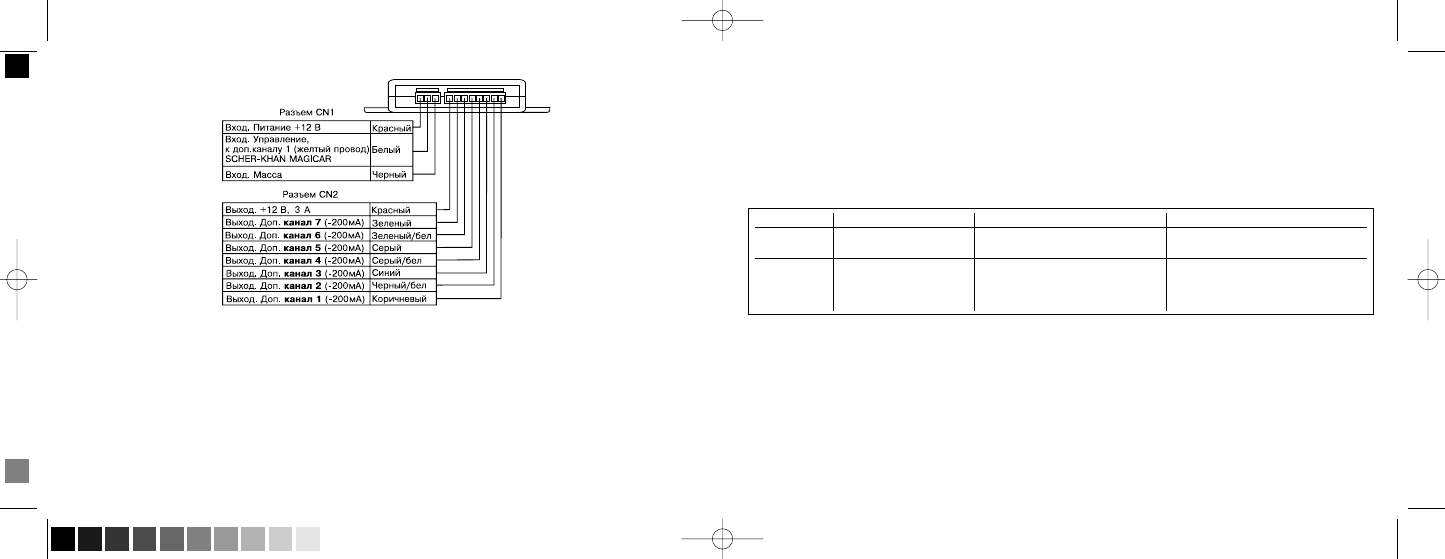

Схема подключения
Разъем CN1
Красный провод – подключить к аккумулятору через предохранитель 3-5А или к проводу питания СТСТС
SCHER-KHAN MAGICAR III или SCHER-KHAN MAGICAR IV после предохранителя.
Белый провод – подключить к каналу 1 управления дополнительным устройством СТСТС SCHER-KHAN
MAGICAR III или SCHER-KHAN MAGICAR IV.
Черный провод – подключить к Массе.
Разъем CN2
Коричневый, Черный/белый, Синий, Серый/белый, Серый, Зеленый/белый, Зеленый провода –
подключить к реле для управления дополнительными устройствами.
№ функции Функция Заводское значение Пользовательское значение
2-9 Использование модуля Модуль не используется Модуль используется
SCHER-KHAN AUX-7
2-10 Назначение короткого Пассивная постановка в Управление
одновременного режим охраны дополнительными
нажатия кнопок каналами SCHER-KHAN AUX-7
(2+3) брелока
