Глава 2. Описание оборудования
2.1 Внешние компоненты
2.1.1 Передняя панель

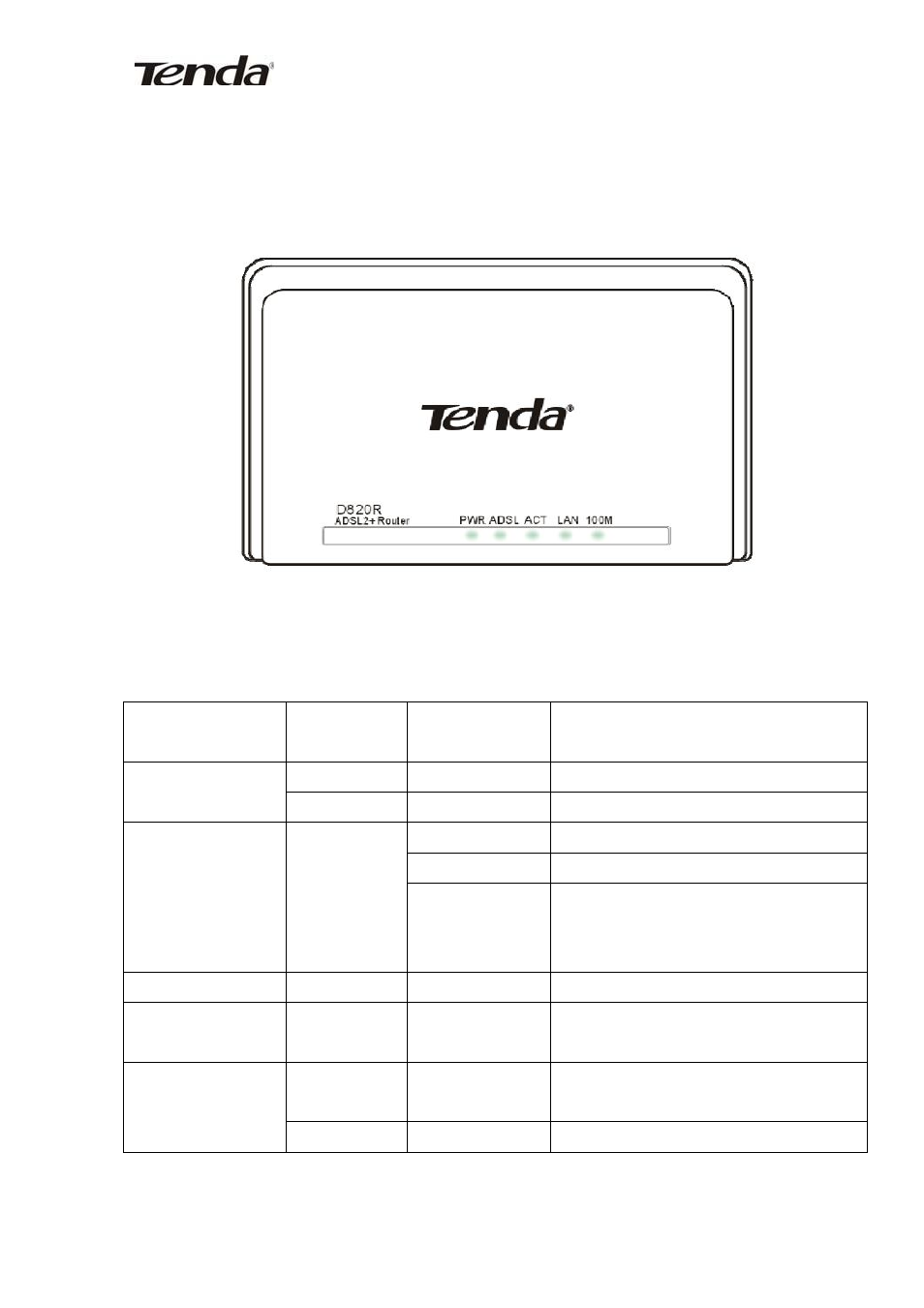

Рисунок 1. Передняя панель маршрутизатора
Пять светодиодных индикатора расположены на передней панели. По состоянию индикаторов
можно судить о состоянии и работе маршрутизатора. Описание индикаторов и их состояния дано
в таблице ниже:
Светодиодный
индикатор
Цвет
Статус
Описание
PWR
Зеленый
Горит
Устройство включено
-
Не горит
Питание отключено
ADSL
Зеленый
Горит
Соединение установлено
Мигает
Соединение не установлено
Часто мигает
Устройство в процессе переговоров с
другим устройством на физическом
уровне
ACT
Зеленый
Мигает
Идет прием/передача данных
LAN
Зеленый
Мигает
Идет прием/передача данных через LAN
порт
100M
Зеленый
Горит
Идет
прием/передача
данных
на
скорости 100Mbps
-
Не горит
Нет связи по LAN
