Подключение внешней антенны
Подсоедините антенну к соответствую-
щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.
Прочие подключения
• Подсоедините источник аудио сигнала
(DVD, CAMCORDER) к соответствующим
аудио разъемам ‘L’ (Левый) и ‘R’ (Правый).
• Композитный видео вход телевизора
подсоединяется к композитному выходу
другого видео оборудования с помощью
аудио-видеокабеля RCA.
• Компонентный видеовход Y/Pb/Pr слу-
жит для получения компонентного видео-
сигнала от внешнего источника.
• Подсоедините VGA-кабель (в комплект
не входит) к VGA-порту ПК и к VGA-разъему
телевизора; затяните болты по часовой
стрелке на обоих концах кабеля.
• Компьютерный аудиовход служит для
получения телевизором аудио сигнала с
персонального компьютера.
• Если источник видеосигнала имеет
HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI-
кабель ((в комплект не входит).
• Подсоедините наушники к разъему
для наушников. При подсоединенных
наушниках звук через динамики телевизора
не воспроизводится.

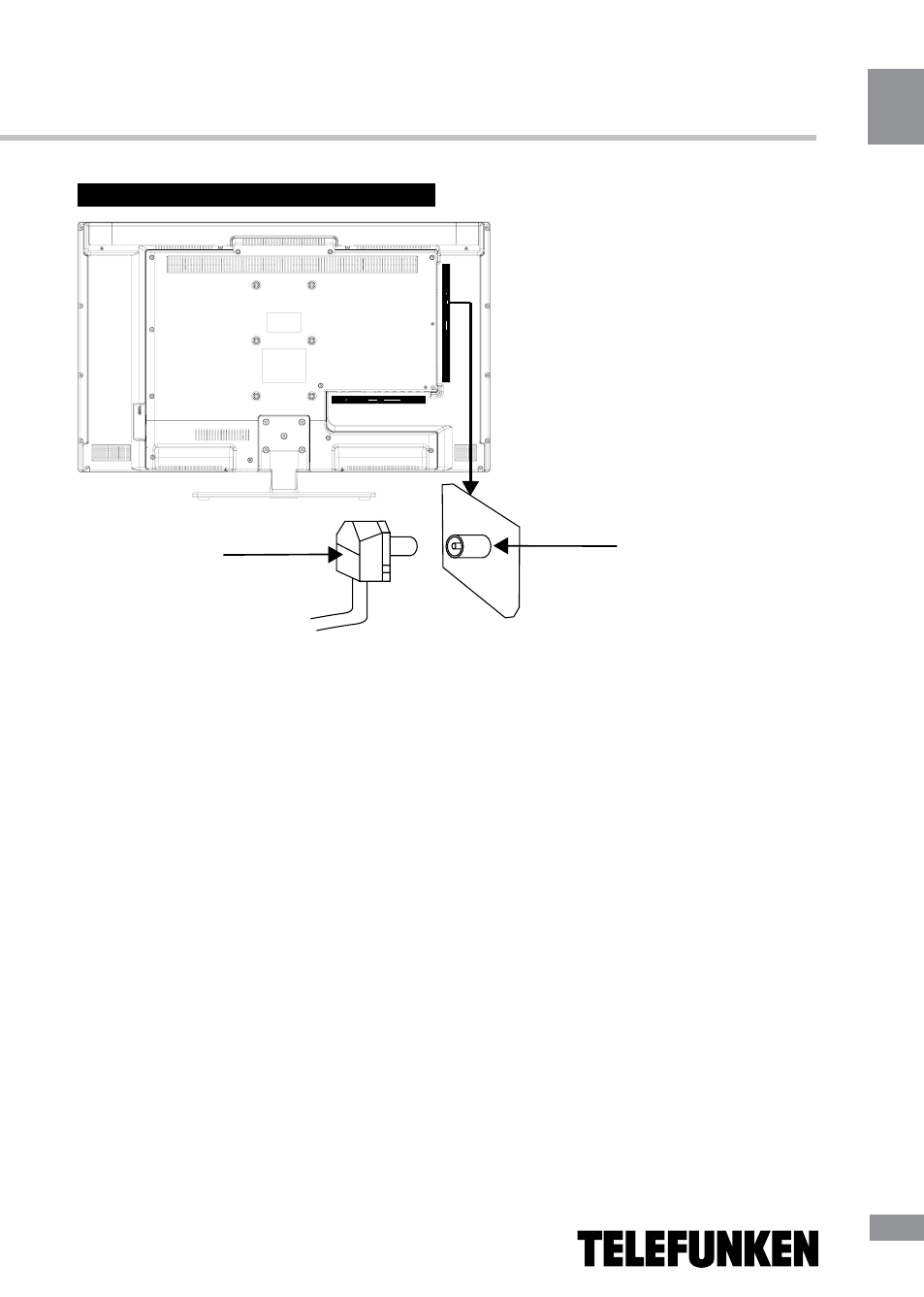

Кабель 75 Ом
Разъем для антенны
Штекер антенного кабеля
USB
ANTENNA IN
L
R V ID E O 2 A U D IO I N
VIDEO
2
IN
HDMI 3 IN
VGA IN
PC AUDIO IN
L R VIDEO 1/YPbPr AUDIO IN VIDEO 1 IN HDMI 1 IN HDMI 2 IN CVBS OUT YPbPr IN Pb Y Pr
