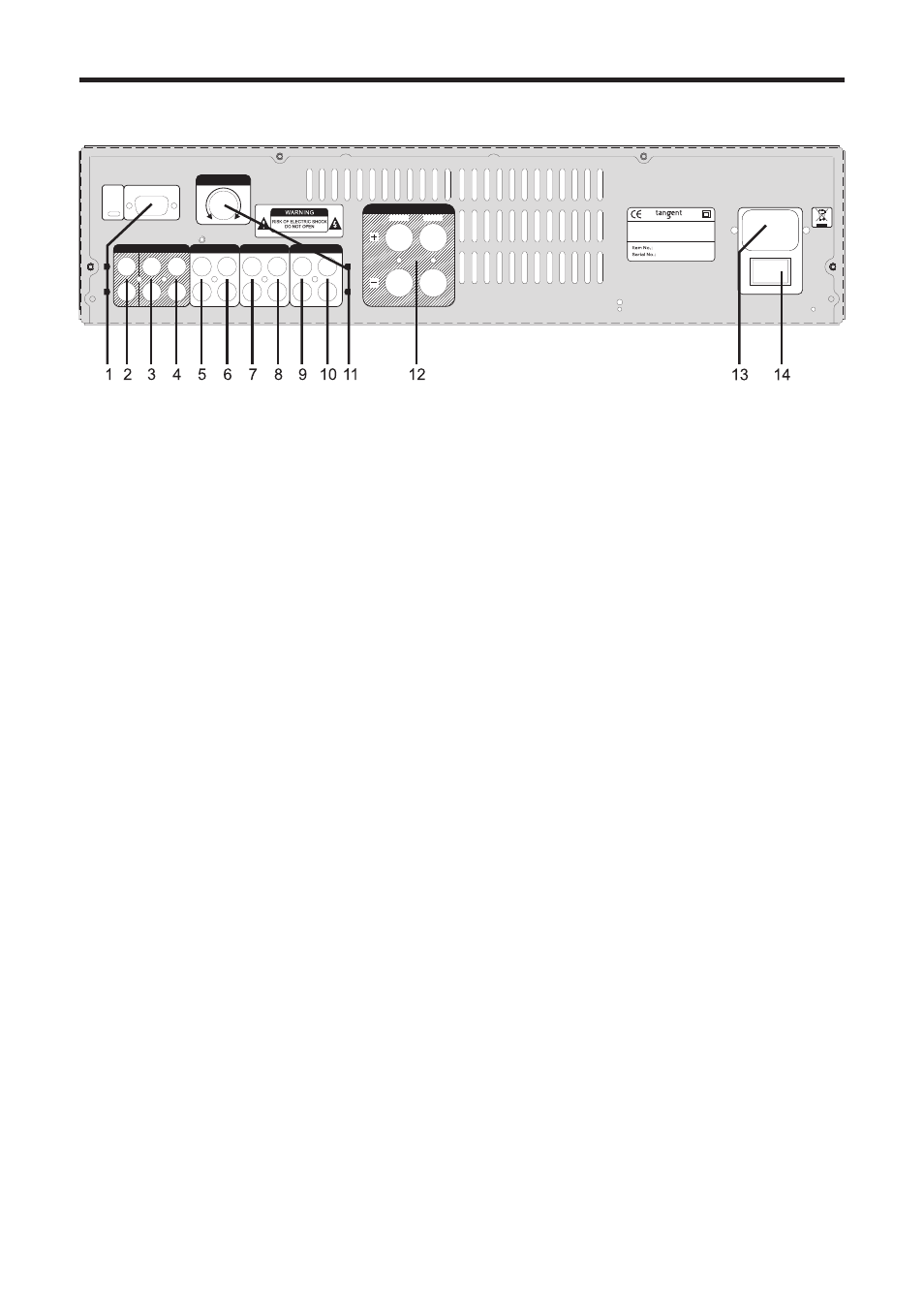

Подключения
1. Порт RS232C: Только для использования специалистами сервисного центра.
2. SUB OUT [Выход сабвуфера]:
Низкочастотный выход предварительного усилителя для
подключения активного сабвуфера. Примечание: Частота среза может регулироваться при помощи
регулятора (11)
3. PRE OUT [Выход предусилителя]: Линейный выход с регулируемым уровнем для подключения
усилителя мощности.
4. REC OUT [Выход для записи]: Служит для подключения внешнего усилителя.
5. PHONO [Проигрыватель виниловых дисков]: Служит для подключения проигрывателя виниловых
дисков. Примечание: над разъемом этого входа расположена дополнительная клемма заземления).
6. TUNER [Тюнер]: Служит для подключения FM/DAB радиоприемника.
7. DVD [DVD плеер]: Служит для подключения DVD проигрывателя. Примечание: аналоговый
стереофонический вход.
8. CD [CD плеер]: Служит для подключения CD проигрывателя.
9. AUX 1 [Внешний 1]: Служит для подключения оборудования по выбору пользователя.
10. AUX 2 [Внешний 2]: Служит для подключения оборудования по выбору пользователя.
11. SUB OUT CROSSOVER [КРОССОВЕР САБВУФЕРА]: Служит для регулировки частоты среза
фильтра, установленного на выходе для подключения сабвуфера (фильтра низких частот)
12. SPEAKER 4 8 OHM LEFT & RIGHT [Акустические системы, 4 8 Ом, левый и правый каналы]:
Служит для подключения акустических систем.
Примечание:
13. Вход напряжения питания: Служит для подключения к сети питания. Убедитесь, что вилка
вставлена правильно и до упора, и что напряжение питания в сети соответствует указанному на
задней стенке устройства.
14. Основной выключатель питания: служит для отключения питания от сети.
12
ПОДКЛЮЧЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
Model: AMP-200
Power rating: AC 220V - 240V~50Hz
Max Power Consumption:300W
RS232C
U
PD
AT
E
N
O
R
M
A
L
AUX1
AUX2
DVD
CD
SUB OUT
RIGHT
LEFT
R
L
SPEAKER 4-8 OHM
30Hz
300Hz
SUB OUT
CROSSOVER
PHONO
TUNER
PRE OUT
REC OUT
R
L
ON POWER OFF
AC 220V - 240V~50Hz
Акустические системы должны иметь импеданс 4 8 Ом.
Для получения высшего качества звучания клеммы акустических систем
должны быть надлежащим образом соединены с клеммами усилителя.
Концы кабеля не должны быть растрепанными (из них не должны торчать
свободные жилы) во избежание их самопроизвольного контакта друг с
другом или с корпусом устройства.
