 В некоторых случаях может понадобиться установка
дополнительного ЗУВ перед местоположением выхода,
например, там, где попадаются промежуточные двери вдоль
маршрута эвакуации, такие как самозакрывающиеся или
автоматические двери через коридор. Когда такие
промежуточные
двери значительно ослабляют
распространение сигнала от ЗУВ, установленных у выходов
вдоль
маршрута эвакуации, дополнительный ЗУВ,
установленный у промежуточных дверей, будет формировать
звуковой сигнал для людей, ищущих выход, который
располагается за промежуточными дверями (см. рис. 20).
 В планы эвакуации и процедуры обучения людей,
находящихся в здании, следует внести изменения,
отражающие смысл «медленных» и «быстрых» пульсаций
направляющего звука и дополнительных сигналов.
Вариант 2 - Усовершенствованная установка
Установка по варианту 2 - это усовершенствованная установка по
варианту 1. В дополнение к ЗУВ, установленным по варианту 1,
устанавливают устройства, производящие звуковые направляющие
сигналы в ключевых точках вдоль маршрута эвакуации, таким образом
указывая людям направления к выходу или безопасной зоне. Места
расположения дополнительных звуковых указателей, устанавливаемых
по варианту 2, следующие:
 Дверь из комнаты/зоны с общим маршрутом перемещения
 Выход из тупикового коридора
 Точки выбора различных маршрутов, в которых
установленный ЗУВ направляет людей к ближайшему выходу
 Точки вдоль маршрута эвакуации, где ЗУВ, расположенный у
выхода, не слышен. В этом случае установленные ЗУВ
действуют как указатель эвакуационного маршрута.
При установке по варианту 2 необходимо позаботится,
чтобы люди передвигались только в одном направлении,
главным образом к ближайшему выходу. Ситуаций, в
которых люди могут быть направлены по замкнутому
маршруту или загнаны в тупик, необходимо избегать.
Установка по варианту 2 требует дополнительного
анализа и разработки спецификаций для правильной
установки звуковых указателей. Основные условия,
которые требуется обеспечить при установке звуковых
указателей по варианту 2, следующие:
 Используются все звуковые указатели,
необходимые для установки по варианту 1.
 Дополнительные звуковые указатели
используются там, где они увеличивают
возможность локализации людьми выхода и
направления к нему. Например, в тех местах, где
маршрут эвакуации поворачивает или меняет
направление, необходимо размещать звуковой
указатель за поворотом, но не далее 0,6 м от
угла. Возможно также располагать звуковой
указатель непосредственно перед поворотом (см.
рис. 21, где показаны рекомендованные зоны
расположения звукового указателя при повороте
маршрута эвакуации, такого, как коридор).
 В некоторых случаях, например, если имеются
промежуточные двери, располагающиеся вдоль
маршрута
эвакуации, такие как
самооткрывающиеся автоматические двери,
устанавливаемые в коридорах, могут
понадобиться дополнительные звуковые
указатели. Такие промежуточные двери
значительно сокращают распространение
направляющего звука вдоль маршрута
эвакуации. Дополнительный звуковой указатель,
установленный
у промежуточной двери,
приведет людей, следующих по маршруту, за
промежуточную дверь, откуда будет слышно
сигнал следующего ЗУВ (см. рис. 22).

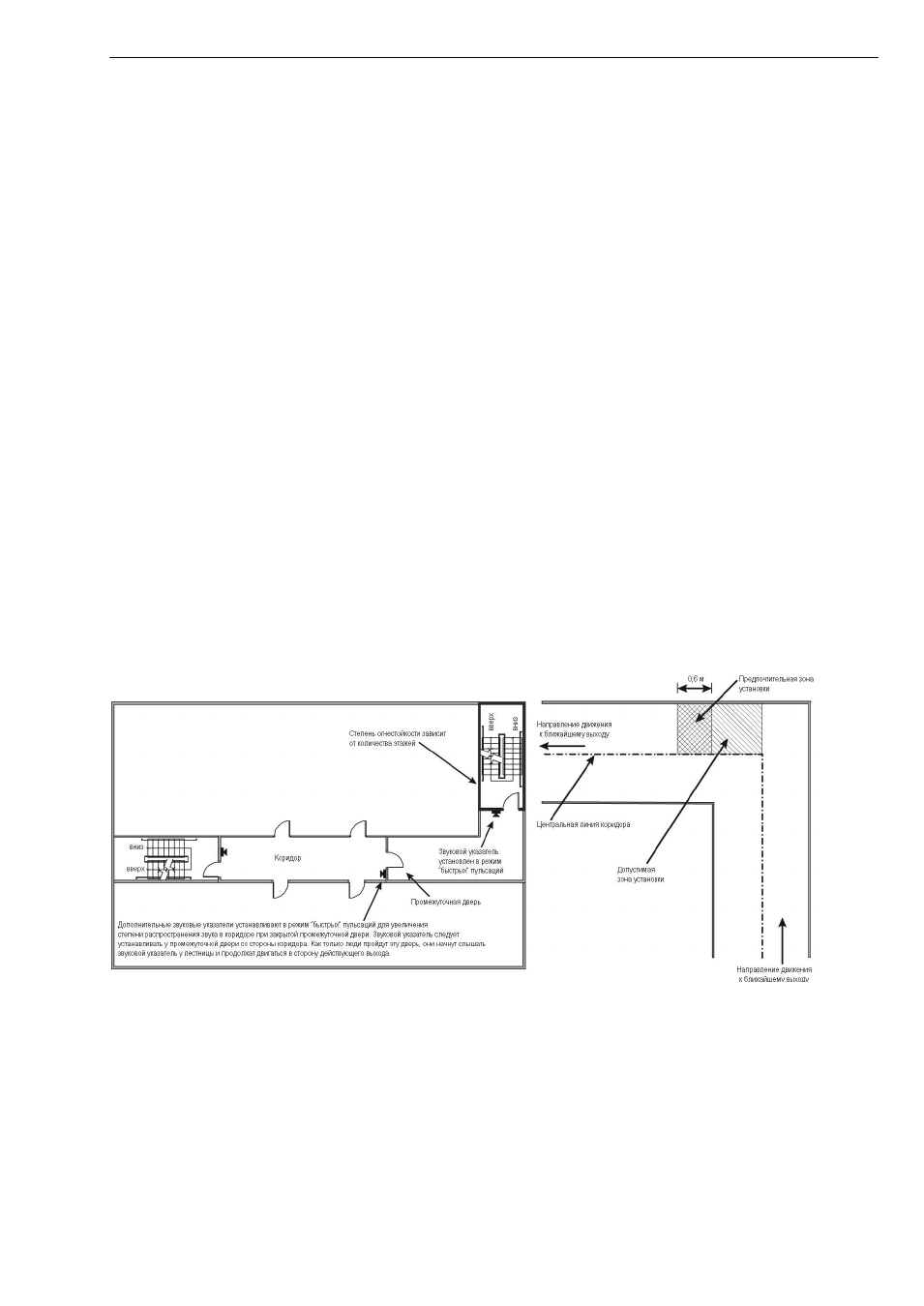

Рис. 20 Схема расположения выходов на этаже, иллюстрирующая коридор, ведущий к
закрытой выходной лестнице. На примере показано, как следует размещать дополнительный
звуковой указатель у промежуточной двери. Рис. 21 Предпочтительная и допустимая зоны
установки звукового указателя на повороте
маршрута эвакуации
