System Sensor Пульт ДУ и ИК ретранслятор - Инструкция (Страница 2)

D300-03-00
АДРЕС 3.1
ДАТЧИКА
ВЫБЕРИТЕ
НОМЕР OK
01
3.2
ЧУВСТВИТ.
ЗЕЛЕНЫЙ 3.3
ИНДИКАТОР РЕЖИМ
СВЕТОДИОДА:
МИГАЕТ OK
3.4
НАСТРОИКА
СИРЕНЫ ТИП ЗВУКА
СИРЕНЫ:
X OK
НАЧАТЬ OK
ЗАПИСЬ
OK
УСТАНОВИТЬ
НОВЫЙ АДРЕС
ВЫБЕРИТЕ
НОМЕР OK
01
ЗАПИСЬ 3
УСТАНОВОК
В ДАТЧИК
НОВАЯ
ЧУВСТВИТ.
СРЕДНЯЯ OK
СОЕДИНЕНИЕ
ПРЕРВАНО
**ПОВТОР?**
УСТАНОВЛЕНИE
СОЕДИНЕНИЯ
(ЖДИТЕ)
СОЕДИНЕНИЕ
ПРЕРВАНО
**ПОВТОР?**
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
Fail ЗАПИСЬ
OK
Esc OK
OK Fail
ЗАПИСЬ
Esc Esc
УСТАНОВЛЕНИ
СОЕДИНЕНИЯ
(ЖДИТЕ)
ДАННЫЕ
ОТСУТСТВУЮТ ДАННЫЕ
В ДАТЧИКЕ
ПОВРЕЖДЕНЫ
ТЕСТ 5
НАЖАТЬ
2 РАЗА ОК
ОЧИСТИТЕ
ДЫМОВУЮ
КАМЕРУ! ДАТЧИК
В РЕЖИМЕ
«ПОЖАР»
СОЕДИНЕНИЕ
ПРЕРВАНО
**ПОВТОР?**
ДАТЧИК
НЕИСПРАВЕН,
ЗАМЕНИТЕ!
OK
OK
OK
УСТАНОВЛЕНИE
СОЕДИНЕНИЯ
(ЖДИТЕ)
ЧУВСТВИТ.
СРЕДНЯЯ
ПОСЛЕДНЕЕ
ОБСЛУЖИВАНИЕ
DD MM YYYY
ЗЕЛЕНЫИ
ИНДИКАТОР:
МИГАЕТ
ДАТА
ВЫПУСКА:
ФЕВ 2002
РЕЖИМ
МАКС-ДИФФ
Индицируется чувствительность дымового
или комбинированного датчика и метод
обнаружения теплового или
комбинированного датчика
Чувствительность НИЗКАЯ,
СРЕДНЯЯ или ВЫСОКАЯ
Метод обнаружения МАКСИМАЛЬНЫЙ
или МАКС - ДИФФЕРЕНЦИАЛЬНЫЙ
Индицируется дата последнего
технического обслуживания
Индицируется режим работы светодиодного индикатора в
дежурном режиме
: МИГАЕТ или НЕ ГОРИТ
Индицируется месяц и год выпуска датчика

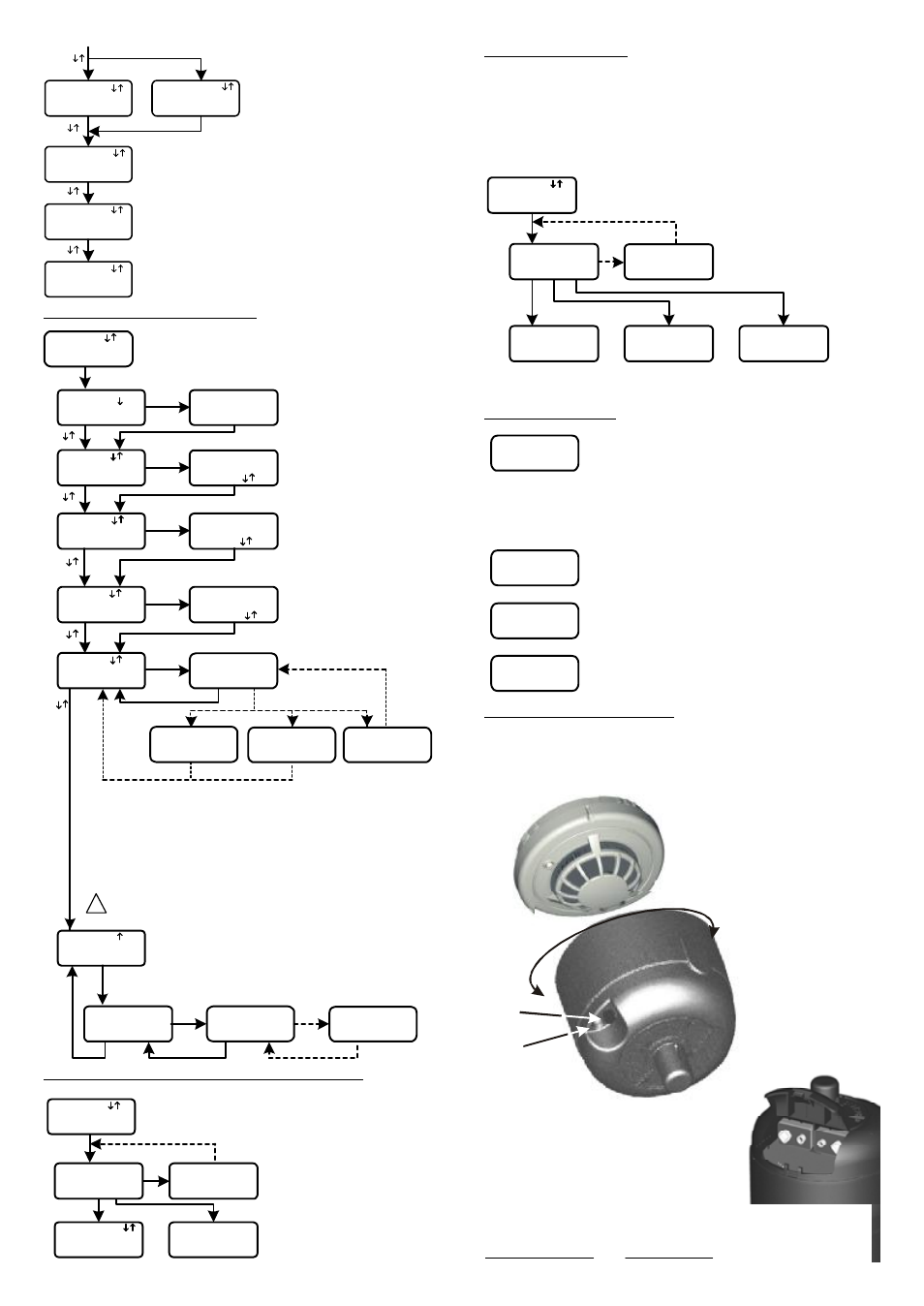

3: ЗАПИСЬ УСТАНОВОК В ИЗВЕЩАТЕЛЬ
При помощи кнопок st МПДУ выберите на дисплее меню 3 и
нажмите кнопку <OK>.
Используя кнопки st установите
нужный адрес (от 01 до 99) и нажмите
кнопку <OK> (только для серии
LEONARDO).
Выберите режим светодиода:
МИГАЕТ или НЕ ГОРИТ в дежурном
режиме. Нажмите кнопку <OK>.
Установите чувствительность
(НИЗКАЯ, СРЕДНЯЯ, ВЫСОКАЯ)
и нажмите кнопку <OK> (датчики
поставляются со средней
чувствительностью).
При записи новых установок излучение красного светодиода МПДУ должно быть
направлено соосно светодиоду датчика с расстояния 20-30 мм. Через несколько
секунд после нажатия кнопки <OK> на дисплее появляется графический индикатор
объема переданной информации. По окончании цикла записи происходит переход на
страницу «НАЧАТЬ ЗАПИСЬ».
Сообщение «СОЕДИНЕНИЕ ПРЕРВАНО» индицируется, если связь не была
установлена, либо была прервана до окончания цикла записи. Для повторной
попытки записи скорректируйте положение МПДУ и нажмите кнопку <OK>.
Замечание: возможен преход к странице «НАЧАТЬ ЗАПИСЬ» после
получения «СОЕДИНЕНИЕ ПРЕРВАНО» при нажатии кнопки <ESC>,
но использование этой кнопки в процессе записи может привести к
потере данных.
Нажмите кнопку OK для
возврата в главное меню.
Внимание: при включении режима «ПОЖАР» (при включении индикатора датчика) связь с
МПДУ прекращается. Для возобновления связи переведите датчик в дежурный режим.
6: ДРУГИЕ СООБЩЕНИЯ
Необходима замена батарей МПДУ. Отвинтите четыре винта 8
(
рис 2) и снимите заднюю крышку 5 МПДУ. Замените, соблюдая
полярность, три батареи 7 напряжением 1,5 В типоразмером ААА.
ВАЖНАЯ ИНФОРМАЦИЯ! Ни в коем случае не извлекайте плоскую батарею 6 (рис. 2). Она
рассчитана на непрерывную работу в течение не менее 5 лет. При ее отключении стирается
информация в таймере и полностью прекращается работа МДПУ. Будьте внимательны при
замене батарей 7 (рис. 2), не допускайте повреждения электронных компонентов МПДУ.
Необходима замена батарей ИКР. Замените батареи ИКР в
соответствии с указаниями п. 7 настоящего Руководства
Была отключена плоская батарея 6 (рис. 2), что привело к
остановке таймера. Все фунции МПДУ отключены,
, кроме
выключения.
Примечание: при появлении этого сообщения МПДУ должен быть
возвращен в ССФД для ремонта и перепрограммирования.
5: РЕЖИМ ТЕСТИРОВАНИЯ
При выполнении этой программы проверяется состояние оптической камеры дымового или
комбинированного извещателя, проверяется работоспособность датчика. При положительном
результате теста производится активизация датчика с передачей извещения ПОЖАР на АМ-
99.
При отрицательном результате теста на дисплее МПДУ индицируется соответствующее
сообщение.
Примечание: перед запуском теста уведомите соответствующие службы о том, что будет
производиться испытание пожарных извещателей, и в связи с этим данная система должна
быть временно отключена.
Это меню позволяет быстро записать адреса извещателей.
Используя кнопки st выберите начальный адрес и нажмите кнопку
Ok для его записи в датчик. По окончании записи автоматически
происходит увеличение номера адреса на единицу. Нажмите кнопку
<OK> для его записи в следующий датчик и т.д. (только для серии
LEONARDO)
Номер московского телефона «Систем Сенсор Фаир Детекторс»
(
ССФД). Это сообщение индицируется при выключении МПДУ.
7: ИНФРАКРАСНЫЙ РЕТРАНСЛЯТОР
ИКР обеспечивает связь МПДУ с датчиками установленными на высоте 4,5 метров. ИКР
устанавливается на извещатель при помощи телескопической штанги ХР-3 System Sensor. Для
исключения перекрестной трансляции при одновременном использовании нескольких ИКР, в
них должены быть записаны адреса от 00 до 15 в соответствии с указаниями раздела 1
настоящего Руководства.
ПОСЛЕДНЕЕ
ОБСЛУЖИВАНИЕ
ДД ММ ГГ
УСТАНОВЛЕНИE
СОЕДИНЕНИЯ
(ЖДИТЕ)
СОЕДИНЕНИЕ
ПРЕРВАНО
**ПОВТОР?**
ОЧИСТИТЕ
ДЫМОВУЮ
КАМЕРУ!
OK
OK
ЗАПИСЬ 4
НОВОИ ДАТЫ
ОБСЛУЖИВАНИЯ
РАЗРЯЖЕНЫ
БАТАРЕИ
МПДУ
РАЗРЯЖЕНЫ
БАТАРЕИ
ИКР
МПДУ
НЕИСПРАВЕН!
«СИСТЕМ
СЕНСОР»
095-937-7982
Используя кнопки st установите
режим сирены от 1 до 6 (опция
только для датчиков со встроенным
оповещателем).
4: ЗАПИСЬ НОВОЙ ДАТЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
После проведения технического
обслуживания датчика запишите в него
текущую дату, которая индицируется по
окончании записи. Если оптическая
камера загрязнена, запись не
производится, а индицируется
требование об обслуживании.
Нажмите кнопку <ESC> для возврата
в главное меню.
Для установки ИКР на извещатель
поворачивайте его с легким нажимом,
пока направляющие ИКР не войдут в
пазы датчика.
Размещение батарей.
Установите две алкалиновые,
батареи напряжением 9В типа
MN1604 (6LR61,
в поставку не
входят).
Вкл/Выкл
питания
Российская Федерация, 111033, Москва, ул. Волочаевская 40, стр. 2
Систем Сенсор Фаир Детекторс, тел. (095)937-79-82, факс (095)937-79-83
http://www.systemsensor.ru; e-mail: [email protected]
Индикатор
включения
питания
E
Рис. 3.
I56-1720-003RU
!
