System Sensor ИП101-24А-A1R «Leonardo-Т» - Инструкция

D300-08-101 I56-1755-112
Соответствие требованиям пункта 13.3.3 Свода Правил СП 5.13130.2009 позволяет устанавливать один извещатель ИП101-24А-A1R
на помещение вместо двух безадресных извещателей. В системе Leonardo реализованы функции, повышающие достоверность
обнаружения пожара: микропроцессорная предварительная обработка информации, цифровая фильтрация сигналов, помехоустойчивое
кодирование и др. Режим работы извещателя ИП101-24А-A1R индицируется трехцветным светодиодом:
- в дежурном режиме светодиод в момент опроса адресным модулем АМ-99 мигает зеленым цветом или не горит (в зависимости
от установки);
- в случае обнаружения неисправности - мигает оранжевым цветом;
- при наличии признаков пожара светодиод непрерывно горит красным цветом.
К извещателю может быть подключен выносной оптический сигнализатор (ВОС) для индикации режима ПОЖАР (см. рис. 1). Допускается
подключение одного ВОС к нескольким извещателям ИП 101-24А-А1R. Схемо-технические и конструктивные решения, экранировка
электронной схемы, обеспечивают высокоэффективную защиту от электромагнитных помех (в том числе от сигналов сотовой связи), от
насекомых и от пыли. Защита от коррозии на уровне требований стандарта EN 54-5 обеспечена герметизацией электронной схемы и
полимерным покрытием печатной платы.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ТЕПЛОВОГО МАКСИМАЛЬНО-ДИФФЕРЕНЦИАЛЬНОГО АДРЕСНОГО
ПОЖАРНОГО ИЗВЕЩАТЕЛЯ ИП101-24А-A1R «Leonardo-T»
Извещатель пожарный адресный ИП101-24А-A1R с модулем адресным АМ-99 прошел сертификацию и испытания на соответствие
требованиям пожарной безопасности, установленным в ГОСТ Р 53325-2009, СП 5.13130.2009
УСТАНОВКА БАЗ И МОНТАЖ АДРЕСНОЙ ШИНЫ
Базы В401L, В401LI устанавливается непосредственно на поверхность, или с использованием приспособления RMK400 - для утопленной
установки в подвесной потолок, либо с использованием монтажных комплектов SMK 400 для открытой проводки и WB-1 для влажных
помещений. На рис. 1 показана схема подключения базы B401L к адресной шине (АШ) и к выносному оптическому сигнализатору (ВОС).
Установка извещателей и монтаж адресной шины должны проводиться в соответствии с требованиями действующих нормативных
документов (ГОСТ, СП и т.д.).
ПРЕДУПРЕЖДЕНИЕ: в целях предохранения устройств в процессе доставки и при первой установке на извещатели
надеты пылезащитные крышки оранжевого цвета. Данные крышки не обеспечивают полную защиту от загрязнения,
поэтому перед началом строительных, ремонтных или иных видов работ, способствующих появлению большого
количества пыли в помещении, извещатели необходимо снять.
ПРОГРАММИРОВАНИЕ ИЗВЕЩАТЕЛЕЙ СЕРИИ LEONARDO
В абсолютном большинстве случаев достаточно запрограммировать только адрес извещателя, сохранив
другие установки без изменения. Установки режимов работы извещателя записываются в энергонезависимую
память и сохраняются при отключении питания. Извещатели могут перепрограммироваться неограниченное число
раз. Запись и считывание информации производится через индикатор извещателя при использовании
многофункционального пульта дистанционного управления (МПДУ) непосредственно или через инфракрасный
ретранслятор ИКР (см. Руководство по использованию МПДУ, ИКР I56-1720-003RU). Считывание/запись информации
производится МПДУ с расстояния 20 - 30 мм от индикатора, через ИКР - с расстояния 3 - 6 метров без отключения
от адресной шины. Запись/считывание адресов извещателей по цепи питания производится при использовании программатора адреса ПА.
Запишите адреса в извещатели и наклейте на них соответствующие номера (стикеры поставляются в комплекте с адресным модулем АМ-
99).
Для нумерации баз (рис. 2) используются самоклеющиеся метки ADD-TAG (опция). Метка наклеивается на боковую поверхность базы,
с указанием информации, например, адрес извещателя, его тип и т.д.
Рис. 2. Нумерация баз
58
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Площадь, контролируемая одним извещателем*
88,2 м 2 ( при высоте защищаемого помещения до 13,5м)
Температура срабатывания при медленном ее повышении 58
0 С
Скорость повышения температуры,
при которой срабатывает извещатель
8
О
С/мин и более
Помехоустойчивость (по НПБ 57-97):
к наносекундным импульсам напряжения 2 степень жесткости
к электростатическому разряду 2 степень жесткости
к электромагнитному полю 3 степень жесткости
Напряжение питания от 8 до 30 В
Номинальный ток потребления в дежурном режиме 140 мкА
Диапазон рабочих температур от -30 0
C до +70 0
C
Допустимая относительная влажность до 95%, без конденсации
Степень защиты оболочки извещателя,
при использовании монтажного комплекта WB-1
IP23
Габариты: высота с базой В401L, В401LI 55 мм
диаметр 102 мм
Вес, без учета базы 96 гр.
*) Максимальное расстояние между извещателями, извещателем и стеной определяется исходя из защищаемой области в виде круга радиусом 5,3 м.

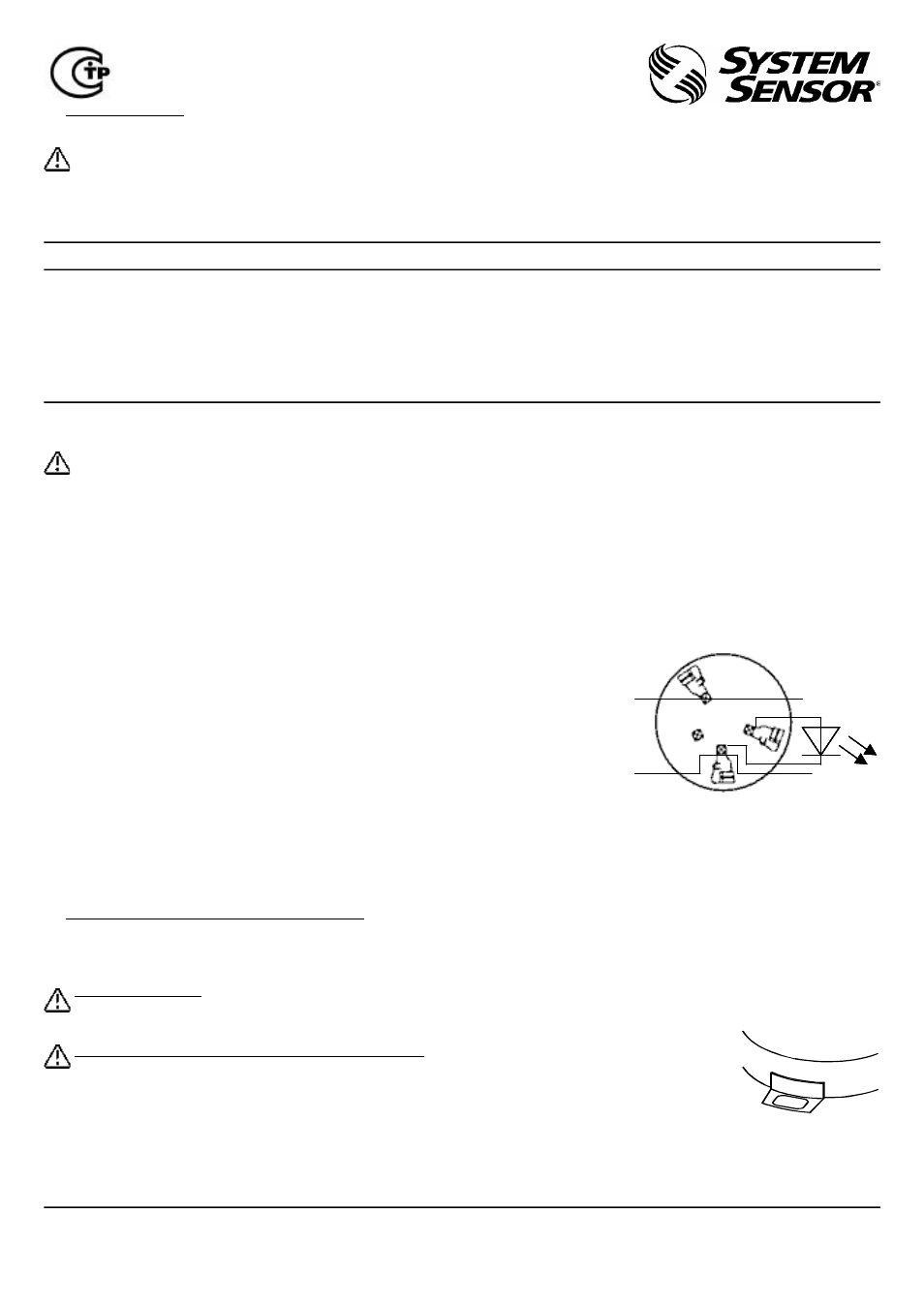

Рис. 1. Подключение базового
основания B401L
4
1
2
- АШ
+ АШ
ВОС
+ АШ
- АШ
* - сохраняется предыдущее состояние реле ПОЖАР1, ПОЖАР2;
вкл/выкл - реле НЕИСПРАВНОСТЬ выключается примерно на 4 с один раз в минуту
Вид дисплея Содержание сообщения СОСТОЯНИЕ РЕЛЕ АМ-99
ПОЖАР1
ПОЖАР2 НЕИСПРАВНОСТЬ
П .ХХ Датчик номер ХХ в режиме ПОЖАР (первый сработавший) вкл выкл вкл
П ХХ Датчик номер ХХ в режиме ПОЖАР (любой другой, кроме первого) вкл вкл вкл
З А Короткое ЗАмыкание адресной шины * * вкл/выкл
НОХХ Датчик номер ХХ Не Обнаружен * * вкл/выкл
ОСХХ Отсутствует Связь с датчиком ХХ (включены два датчика с адресом ХХ) * * вкл/выкл
НС Нет Связи (опрос извещателей не производится) * * вкл/выкл
t
o ХХ Температура в месте установки датчика ХХ ниже -25
О
C ±5
О
C * * вкл/выкл
ПРОГ Включен режим ПРОГРАММИРОВАНИЕ извещателей * * вкл/выкл
. . . Извещатели Leonardo в режиме СБРОС выкл выкл вкл
Отключено напряжение питания модуля выкл выкл выкл
ОБЩЕЕ ОПИСАНИЕ
Тепловые максимально-дифференциально адресные интеллектуальные извещатели ИП101-24А-A1R предназначены для обнаружения
возгораний в помещениях различных зданий и сооружений по значению температуры окружающей среды и по скорости ее нарастания.
Извещатель ИП101-24А-A1R должен использоваться только с адресным модулем АМ - 99 или с совместимым адресным
приемно-контрольным прибором (список совместимых панелей можно получить в компании “Систем Сенсор Фаир
Детекторс”). Максимум 99 адресных извещателей ИП101-24А-A1R, либо в любом сочетании с другими извещателями серии Leonardo,
подключаются к безадресному приемно-контрольному прибору (ПКП) через адресный модуль АМ-99. Питание извещателей и связь с АМ-99
производится по 2-х проводной адресной шине. Каждые 5 секунд контролируется состояние каждого извещателя - ПОЖАР/Дежурный
режим/работоспособность и состояние адресной шины (АШ). Извещатель ИП101-24А-A1R и адресный модуль АМ-99 имеют функцию
запоминания активизированного состояния. На 4-х значном дисплее АМ-99 отображается адрес сработавшего или неисправного извещателя
с соответствующими сообщениями:
