МОНТАЖ
Описание изделия
WPSB
| 3
Любое иное или не указанное в настоящем руководстве
использование данного устройства считается использо-
ванием не по назначению. Использование по назначению
подразумевает также соблюдение настоящего руковод-
ства, а также руководств к используемым комплектующим.
3. описание изделия
3.1 комплект поставки
Поставка узла рассольного контура осуществляется в двух
упаковочных единицах:
- рассольный блок,
- высокопроизводительный циркуляционный насос.

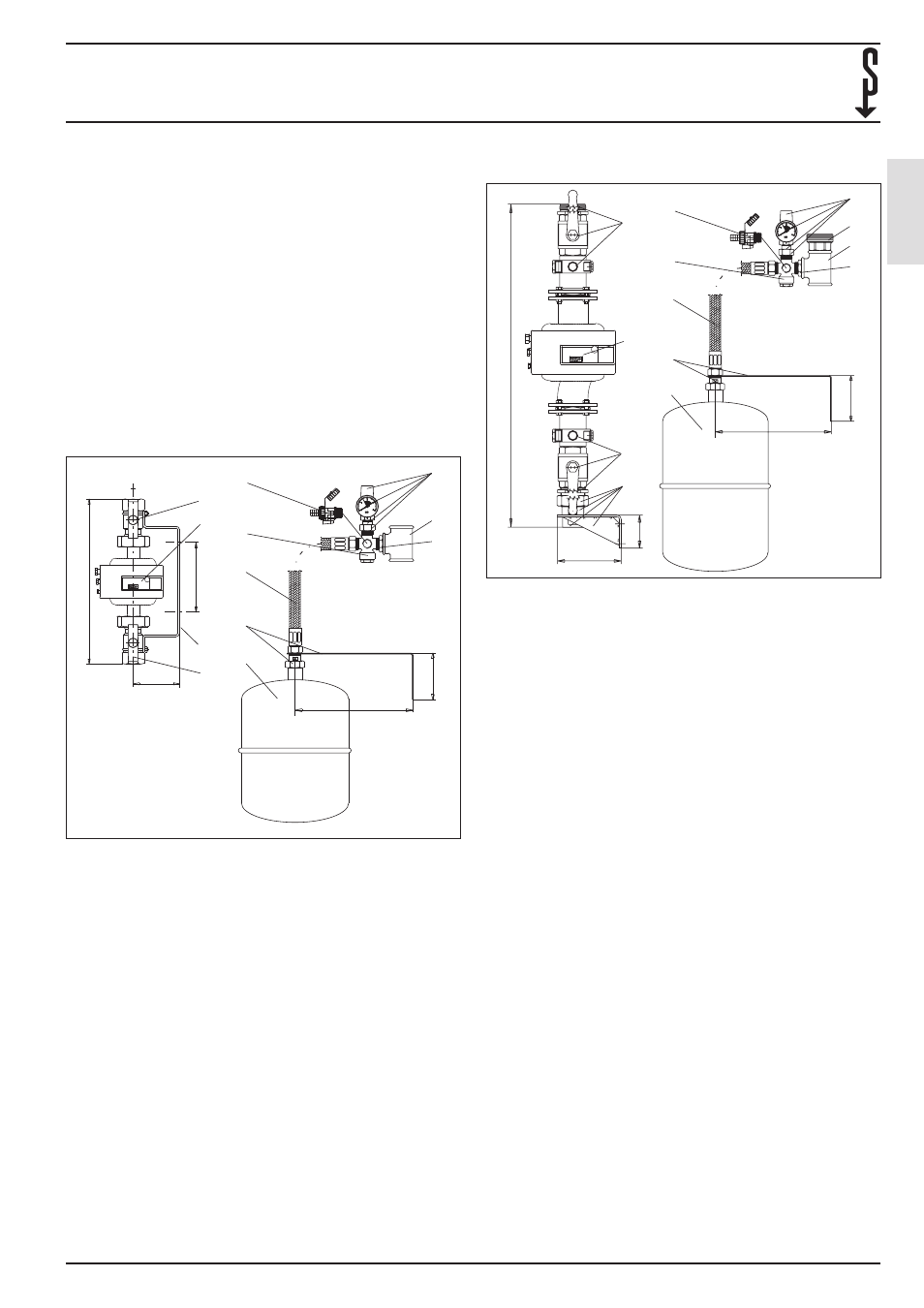

3.2 WPSB 308 E, WPSB 312 E
≈ 730
160
105
105
11
0
8
7
6
5
1
2
4
3
D
00000
32
33
2
9
10
11
9
1 Предохранительный клапан с манометром и накидная
гайка
2 Тройник
3 Переходный ниппель
4 Мембранный напорный расширительный бак
5 Настенная монтажная планка с муфтой MAG
6 Шланг в оплетке
7 Тройник
8 Кран для заполнения и слива
9 Запорный клапан со сферическим углом
10 Циркуляционный насос
11 Настенная монтажная планка
3.3 WPSB 408 E
≈ 730
145
75
11
0
250
D
00000
32
34
9
9
8
7
6
1
3
5
4
2
10
12
10
11
1 Предохранительный клапан с манометром, вставка и
накидная гайка
2 Переходник
3 Тройник
4 Переходный ниппель
5 Мембранный напорный расширительный бак
6 Настенная монтажная планка с муфтой MAG
7 Шланг в оплетке
8 Тройник
9 Кран для заполнения и слива
10 Запорный клапан со сферическим углом с переходным
ниппелем и фитингом
11 Циркуляционный насос
12 Настенная монтажная планка со вставкой, накидной
гайкой и внутр./внешн. ниппелем.
4. Монтаж
4.1 рассольный блок,
Узел рассольного контура WPSB поставляется в частично
собранном виде.
все собранные на заводе элементы конструкции уже имеют
необходимые уплотнения.
f
f
Установка уплотнений обязательна!
f
f
Также в подающую и обратную линию рассола в каче-
стве гасителей колебаний следует установить напор-
ные шланги.
