В рамках вертикального контроля было определено превышение допуска. В данном
случае дополнительная юстировка лазера выполняется следующим образом.
Выключить лазерный прибор. Для включения рабочего режима калибровки сначала
необходимо нажать и держать в нажатом положении клавишу (4а).
Затем дополнительно коротко нажить на клавишу (3). Клавишу (4а) можно отпустить
после того, когда начинает светиться светодиодная индикация Y.
Светодиодная индикация Z начинает мигать быстрее.
Теперь можно выполнить юстировку лазерного прибора на оси Z.
Юстировка лазерного прибора выполнена правильно в том случае, если в рамках
вертикального контроля лазерная точка находится точно по середине между точками
1 и 3. Клавишами дистанционного управления (17) и (18) переместить лазерную точку
по высоте до тех пор, пока она не будет находиться точно между точками 1 и 3.
Вертикальная юстировка
3
3
4a
17
18
19
Переместить вверх корпус лазерного прибора
(-> интегрированная настройка высоты).

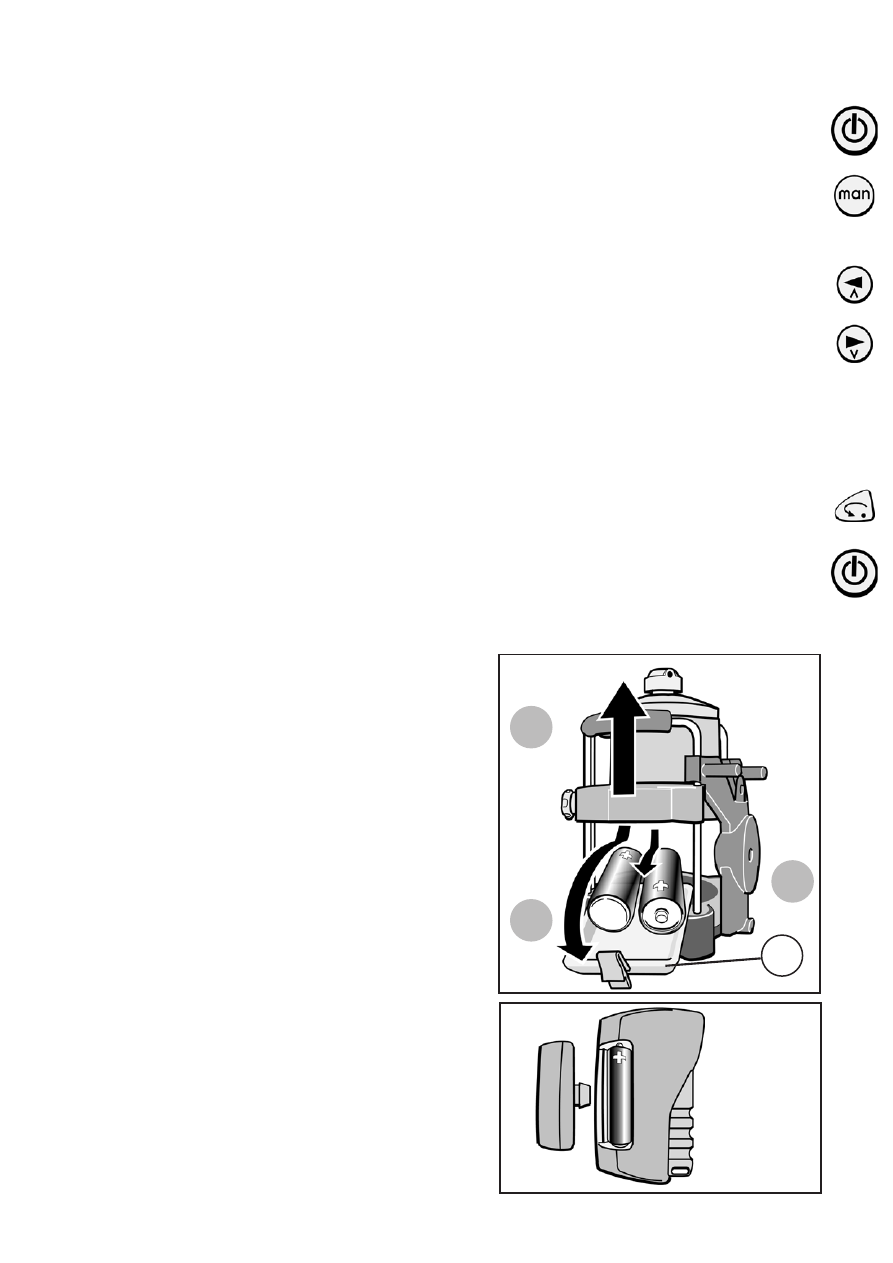

Разъединить (открыть) крышку кармана
батарей (7). Снять крышку и вынуть батареи.
Установить новые батареи в карман для
батарей согласно обозначению.
Использовать только элементы 1,5 В
(размер D) !
Замена батарей
Mignon
AA
LR6
7
1.
2.
3.
Ротационный лазерный прибор
Дистанционное управление
При использовании юстировочной функции батареи и/или аккумуляторы должны
быть полностью заряжены !
Операция калибровки лазерного прибора теперь закончена. Данные настройки
заносятся в память с помощью клавиши (19) на дистанционном управлении.
Если данные настройки не должны заноситься в память, то в этом случае с помощью
клавиши (3) лазерный прибор заканчивает операцию юстировки без занесения
данных в память.
При этом до этого настроенное положение не изменяется.
Занесение данных калибровки в память
