Страница 23: Расписание обслуживания градирни
23
Обслуживание
Значения крутящего
момента зажима
втулки
Втулка
размер зажима
Крутящий момент
фут-фунтов
ƒ
Н м
SH
¼ - 20
6
8
SDS
¼ - 20
6
8
SD
¼ - 20
6
8
SK
5
⁄
16
- 18
13
18
SF
3
⁄
8
- 16
22
30
E
½ - 13
35
48
F
9
⁄
16
- 12
65
88

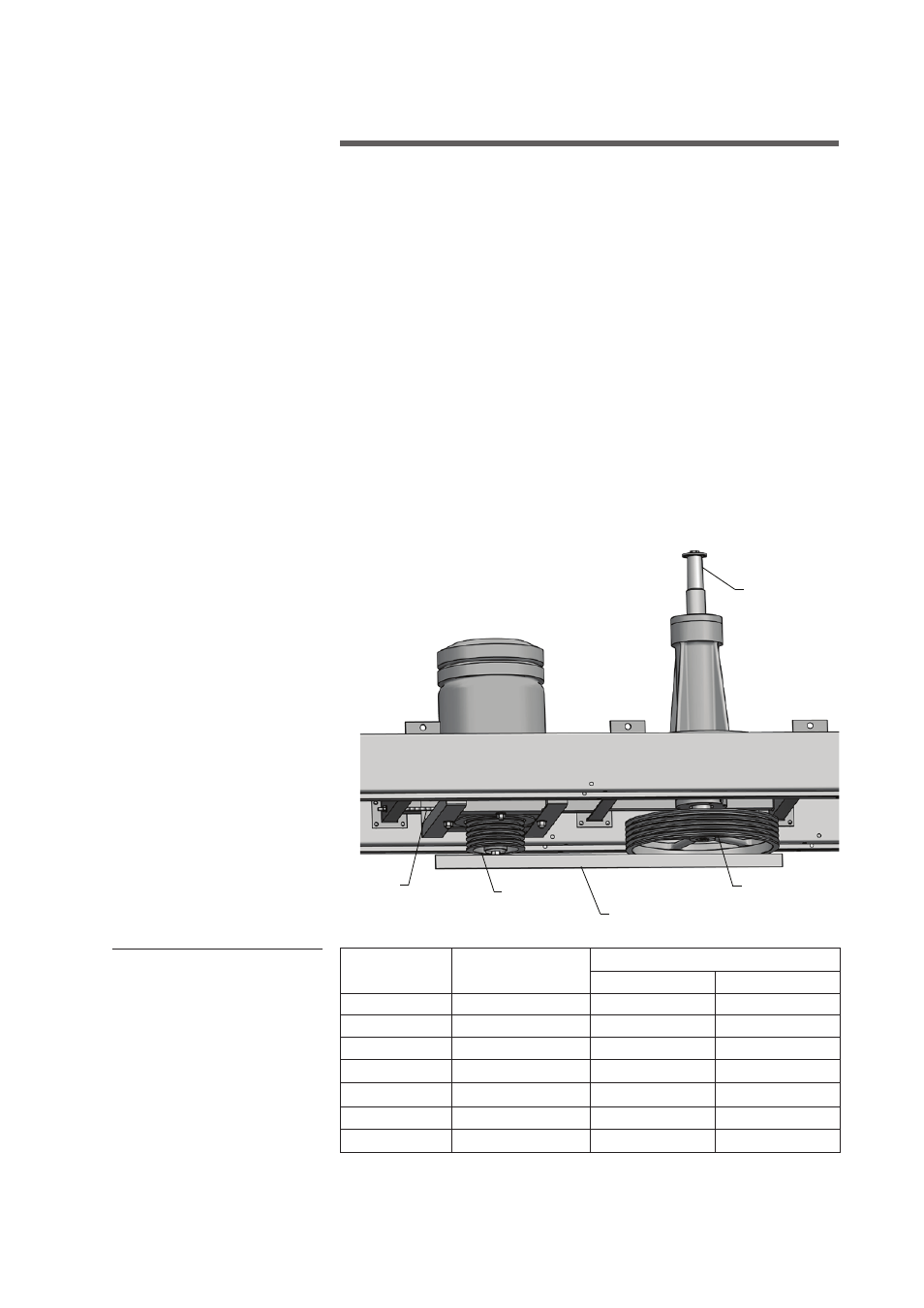

ВАЛ
ВЕНТИЛЯТОРА
ШКИВ
ПРОВЕРОЧНАЯ ЛИНЕЙКА
ШКИВ
РЕЗЬБОВАЯ
ШПИЛЬКА
Выравнивание шкива
• Шкив двигателя должен быть расположен как можно ближе к двигателю
для минимизации крутящего момента на втулках двигателя.
• Шкивы двигателя и вентилятора могут иметь пазы, которые не
используются. Задние поверхности шкивов двигателя и вентилятора
должны быть выровнены в пределах 3 мм друг от друга, перекос должен
составлять не более
1
⁄
2
° (3 мм на 30 см) во избежание сокращения срока
службы ремня и шкива.
• Для выравнивания расположите проверочную линейку на шкивы,
проверьте, что она лежит ровно и достает до задней поверхности обоих
шкивов в четырех местах.
• Ремень должен располагаться в нижнем ряду пазов.
расписание обслуживания градирни
Для выполнения некоторых процедур
обслуживания может потребоваться
обслуживающий персонал для входа в градирню.
