5
Установка вилки с фиксированными
отверстиями

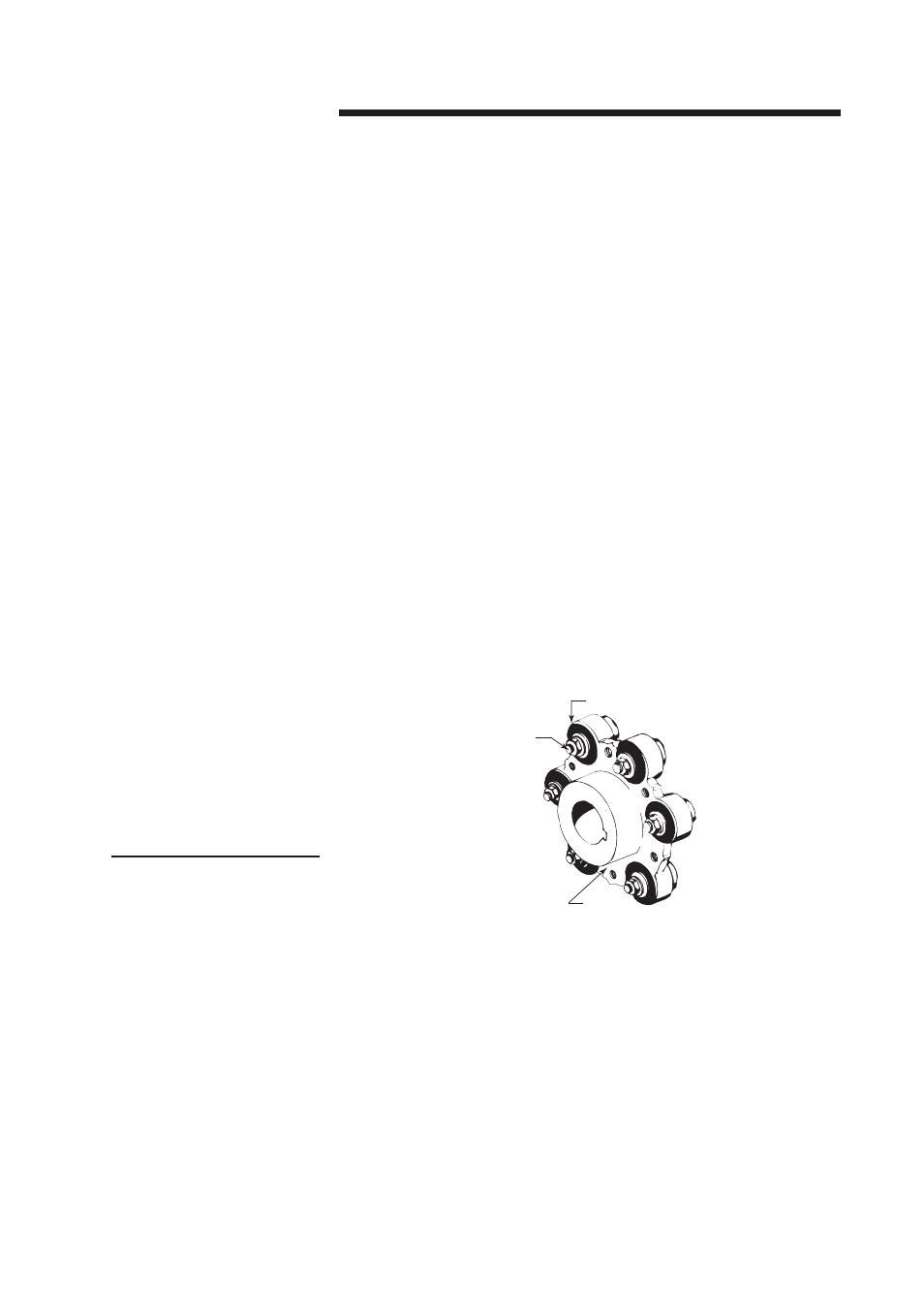

2.21
2.21B
2.21A
Рис. 3
Монтаж
При приобретении приводного вала целиком муфты с фиксированными
отверстиями имеют монтажные метки для монтажа со сборкой трубы. Во время
установки не изменяйте положение или отношение компонентов, имеющих
монтажные метки. Величина области контакта муфты с фиксированными
отверстиями на валу определяется в соответствии с указаниями ниже.
• Область контакта муфт с фиксированными отверстиями может
отличаться.
Если оборудование использует тормоз обратного вращения (ARD) компании
Marley, используйте величину области контакта ведущего вала, указанную
в инструкциях по установке ARD.
Если муфта с вилкой с фиксированными отверстиями имеет отверстие
диаметром в 100 мм или более, или Marley ARD не используется, область
контакта составляет 124 мм.
Если муфта с фиксированными отверстиями имеет отверстие диаметром
менее 100 мм или Marley ARD не используется, область контакта составляет
92 мм.
• Затяните установочные винты муфты с фиксированными отверстиями.
• Для завершения установки см. инструкции по установке выше,
начинающиеся на стр. 3.
2.2 Муфта вместе с вилкой, гибкими втулками, винтами с головками,
стопорными шайбами, гайками и установочным винтом
2.21 Вилка с установочными винтами
A. Гибкая втулка
B. Винт с головкой, стопорная шайба и гайка
