8

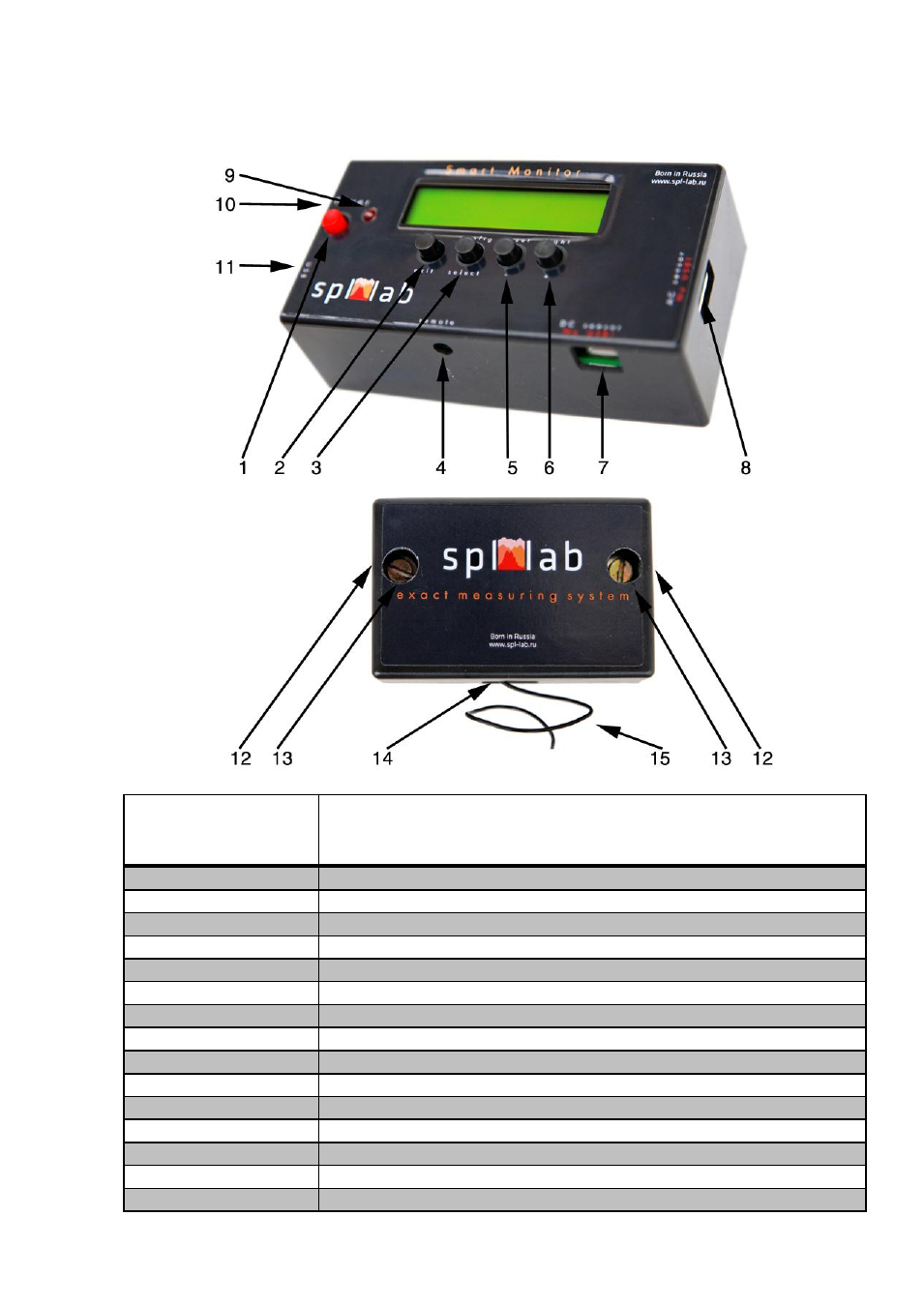

Обозначение функциональных элементов прибора
Номер
элемента
Описание
1
Кнопка включения\выключения прибора
2
Функциональная кнопка 1
3
Функциональная кнопка 2
4
Разъем для подключения линии Remote
5
Функциональная кнопка 3
6
Функциональная кнопка 4
7
Разъем для подключения датчика постоянного тока и напряжения
8
Разъем для подключения датчика переменного тока и напряжения
9
Индикатор включения прибора
10
Разъем для подключения адаптера питания 9-12 вольт
11
Разъем для подключения прибора к ПК
12
Соединительная силовая клемма
13
Винт для фиксации силовой клеммы
14
Разъем для подключения датчика к основному блоку
15
Провод отрицательной полярности Сенсора
