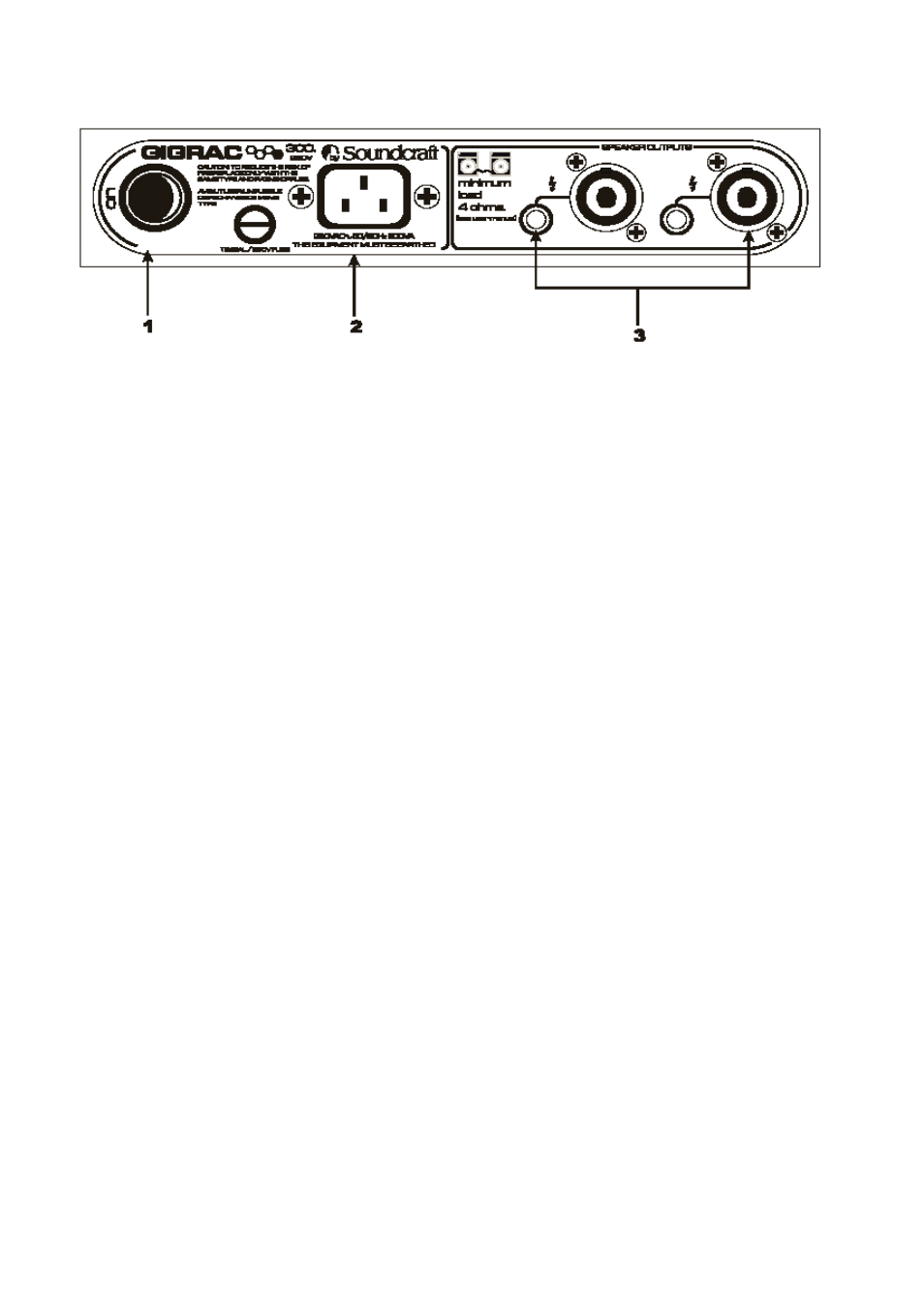

Задняя панель GigRac 300
(1) Переключатель питания
Включение или выключение GigRac. При включении на передней панели загорается красный
светодиодный индикатор питания (13).
Примечание: Перед включением или выключением GigRac, проверь-
те, чтобы регуляторы громкости Main и Mon Master были полностью
увернуты вниз.
(2) Разъем питания
Подключите к этому разъему шнур питания.
(3) Выходы громкоговорителей
Выходы динамика (Speaker Outputs) выполнены в виде разъемов Neutric Speakon и стандар-
тных 1/4 дюймовых гнездовых разъемов.
Подключите громкоговорители к выходам. Сигналы, посылаемые на разъемы Speakon и
гнездовые разъемы полностью идентичны.
Используйте разъемы соответствующего типа.
Минимальная нагрузка на любой из встроенных усилителей GigRac должна быть представлена
4 омами. Это означает, что одиночный громкоговоритель на 4 или 8 ом может быть подключен
к каждому из выходов усилителя как показано на рис. 1. Соответственно два громкоговорите-
ля по 8 Ом могут быть подключены параллельно к каждому выходу усилителя, как показано
на рис.2. Два громкоговорителя, подключенные как показано, дают комбинированную нагруз-
ку 4 Ома.
