Аксессуары –
Описание и соединения
Фотоэлементы позволяют останавливать и изменять направление движения
ворот в случае обнаружения препятствия . Может быть установлен комплект
фотоэлементов . Каждый комплект фотоэлементов состоит из :
• передающего фотоэлемента (TX),
• принимающего фотоэлемента (RX).
RX
24 V
ac/dc
0 V C NC NO
1 2 3 4 5 1 2
24 V
ac/dc
0 V

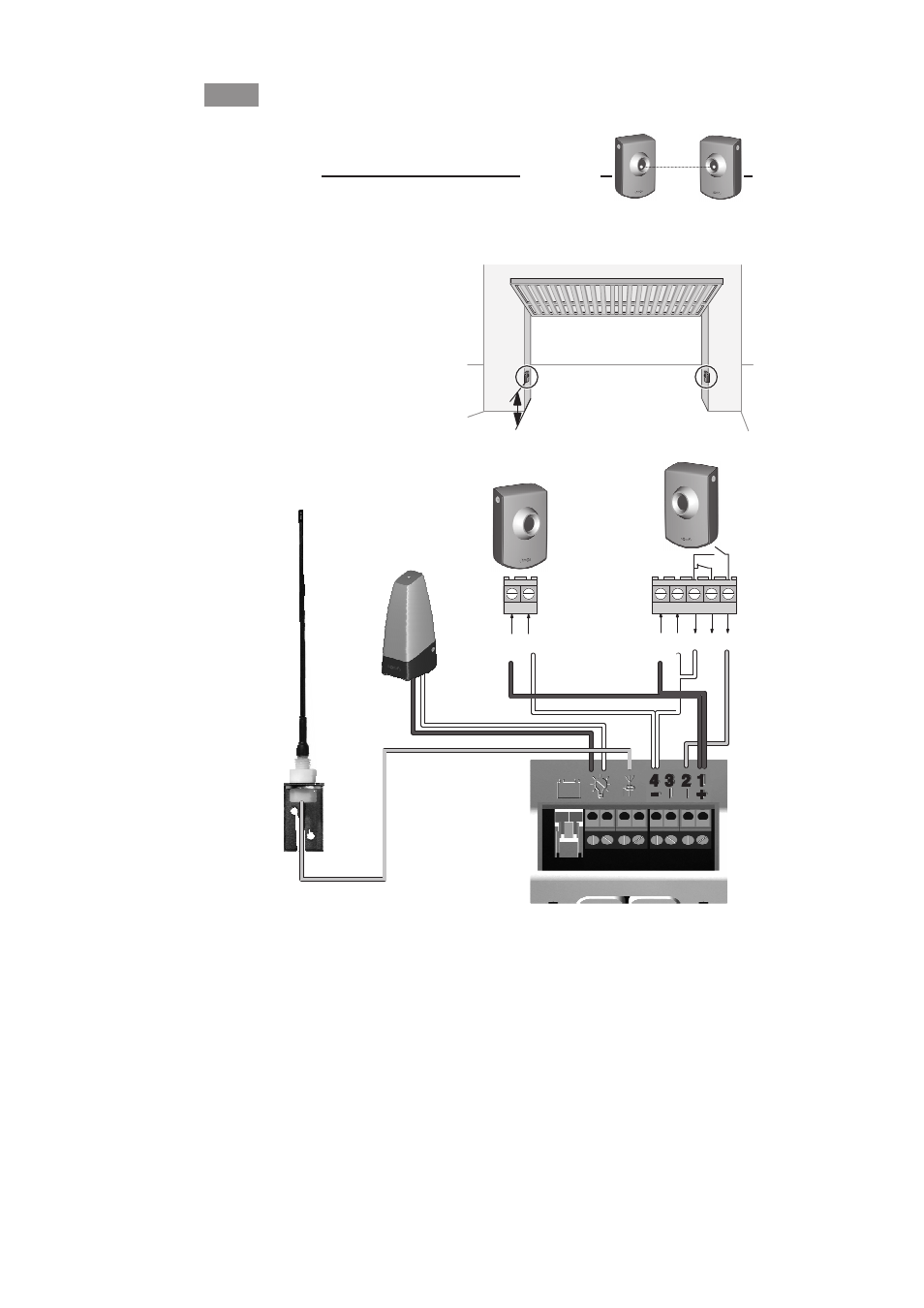

● Схема подключения
● Размещение фотоэлементов
■ Фотобарьеры 2400599
● Инструкция по безопасности
Нормальная работа фотоэлементов должна проверяться каждые 6 месяцев . Для
этого во время закрывания ворот перекройте рукой один из фотоэлементов .
Закрывание должно прекратиться .
28
40 см
TX
