8
► Установка упоров
Ворота должны останавливаться упорами. надежно закрепленными в грунте, которые
ограничивают их ход.

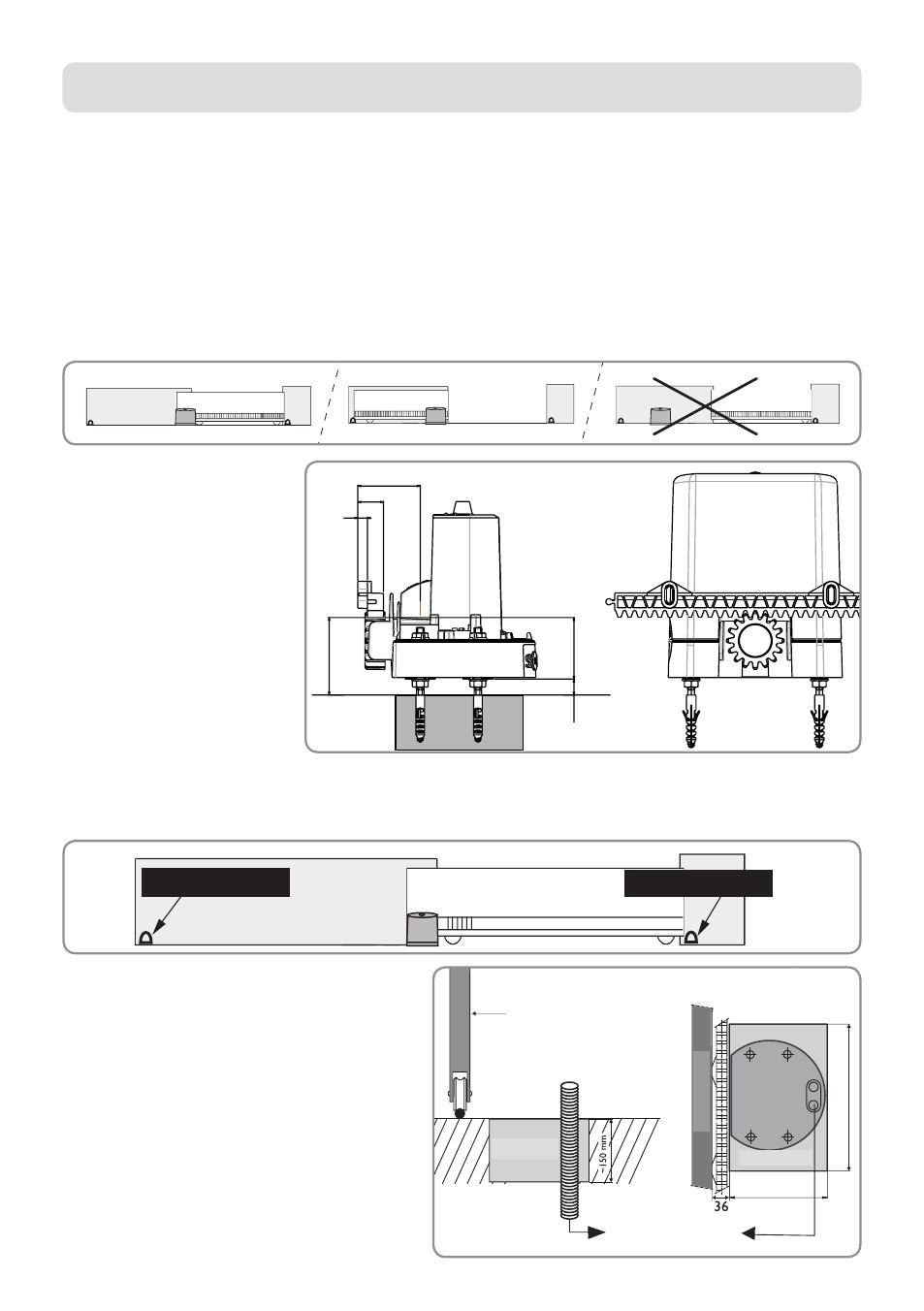

1. подготовка фУндаментов
Этапы
• Установка на место привода
• Установка упоров
• Фундаменты
► Установка на место привода
Расположение по горизонтали
Проследите за тем, чтобы привод всегда находился в пределах полотна ворот, как при открывании,
так и при закрывании.
Butée ouverture
Butée fermeture
Упор хода открывания
Упор хода закрывания
► фундаменты
Анкерные шпильки привода должны быть
надежно закреплены в грунте.
Тип и размеры фундамента зависят от
вида грунта.
Предусмотрите прокладку кабеля
электропитания
в
соответствии
с
действующими
стандартами
электробезопасности соответствующей
страны.
Crémaillèr
e
250 mm mini
200 mm mini
ворота
воро
та
фундамент
фундамент
прокладка кабелей
зубч
атая рейка
> 20
77
> 97 <100
75 à 80
32
12
от 75 до 80
Расположение
по
вертикали
Проследите за тем.
чтобы привод был
слегка приподнят (более
20 мм) над грунтом.
