Руководство по эксплуатации Smartec STR-1693/3293 rev.2
13
2.

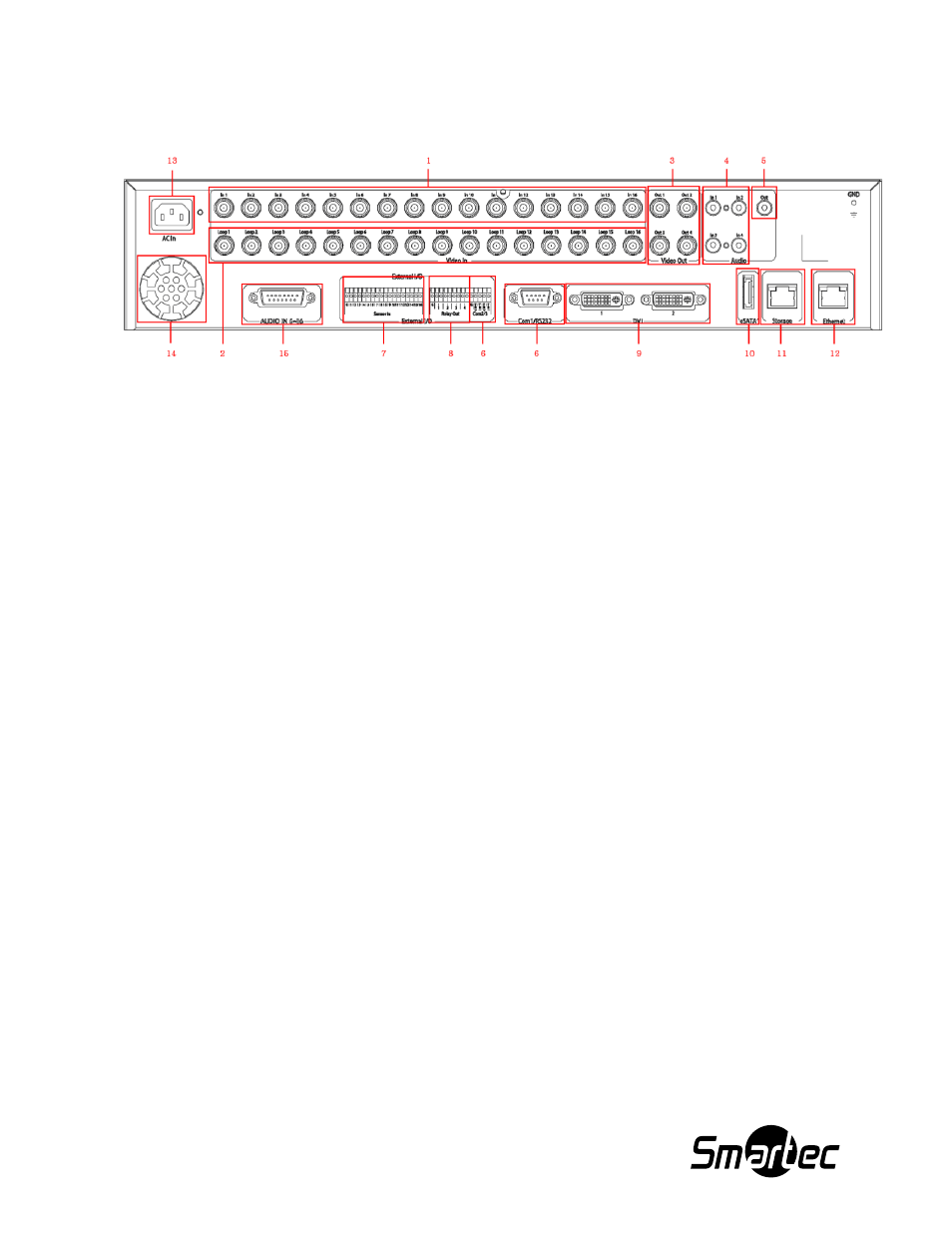

ЗАДНЯЯ ПАНЕЛЬ (STR-1693)
1.
ВИДЕОВХОДЫ 1 – 16 / Разъемы BNC для ввода композитного видеосигнала.
2.
ПАРАЛЛЕЛЬНЫЕ ВЫХОДЫ / Разъемы BNC для сквозного вывода композитного видеосигнала.
3.
ВЫХОДЫ ДЛЯ ПОДКЛЮЧЕНИЯ К ГЛАВНЫМ МОНИТОРАМ
BNC-
разъемы для выходов главного монитора.
4.
АУДИОВХОДЫ 1 – 4 / Четыре гнезда RCA для ввода аудиосигнала.
5.
АУДИОВЫХОД
Одно гнездо RCA для вывода аудиосигнала.
6. RS-485 / RS-422 / RS-232C
Разъемы для подключения поворотных камер или клавиатуры (STT-3X).
7.
ТРЕВОЖНЫЕ ВХОДЫ
16
сухих контактов для ввода сигналов тревоги.
8.
РЕЛЕЙНЫЕ ВЫХОДЫ
4
релейных выхода для активации внешних устройств тревожной сигнализации.
9.
ВЫХОДЫ DVI
Используется таким же образом, что и BNC выходы Монитор 1, Монитор 2.
10.
НЕ ИСПОЛЬЗУЕТСЯ
11.
ПОРТ ПОДКЛЮЧЕНИЯ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА
Гигабитный порт для подключения дополнительных дисковых массивов STG-ES (дополнительная
опция).
12.
ПОРТ ETHERNET RJ45
Порт 10/100Base-T Ethernet RJ45 для подключения к сети.
13.
РАЗЪЕМ ПИТАНИЯ
14.
ВЕНТИЛЯТОР
15.
АУДИОВХОДЫ 5 -16
