4.2 EXPOSURE (
ЭКСПОЗИЦИЯ)

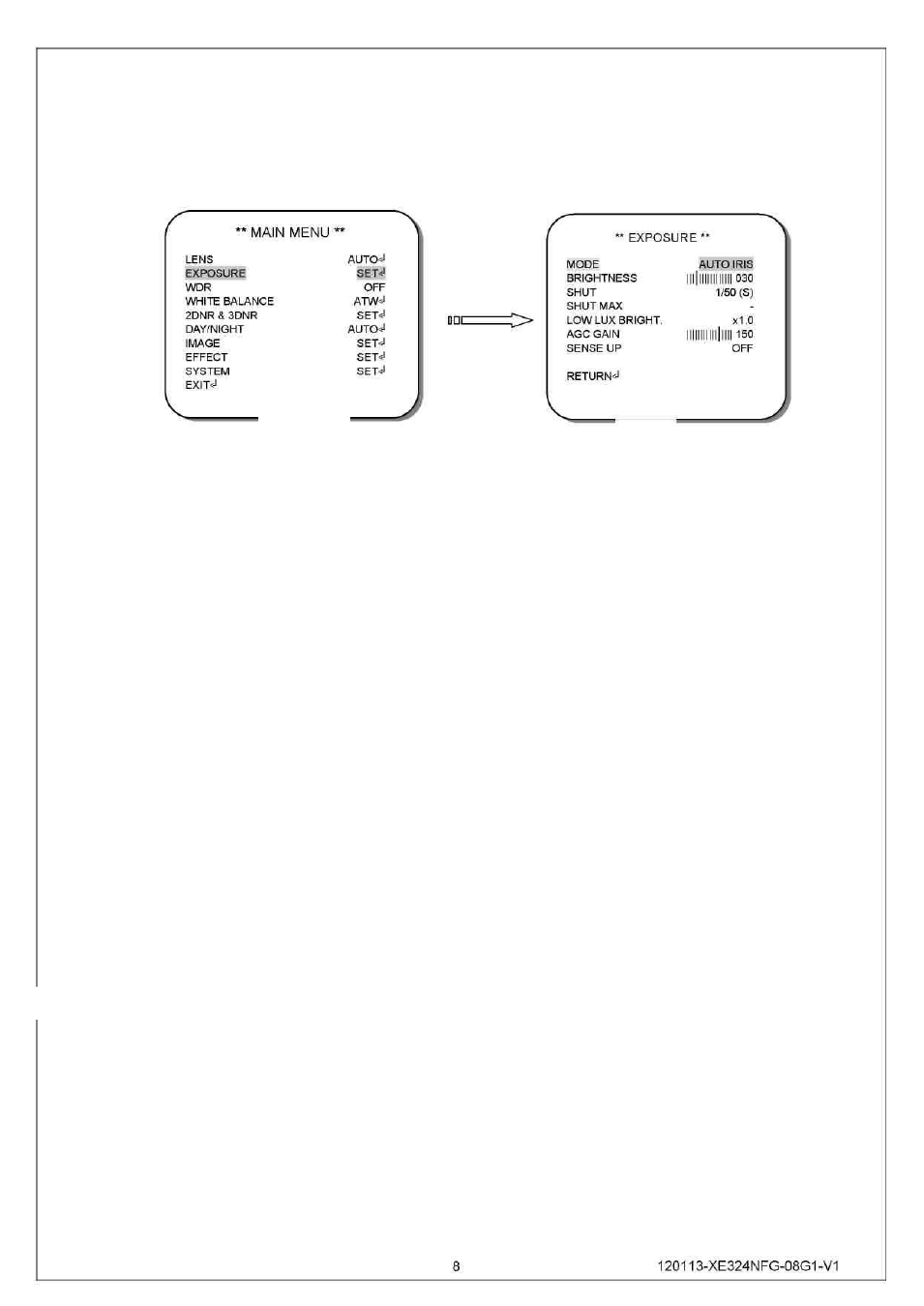

В отображенном на экране MAIN MENU (Главном меню) перейдите к пункту EXPOSURE
(
ЭКСПОЗИЦИЯ) при помощи кнопок UP (ВВЕРХ) и DOWN (ВНИЗ) и нажмите кнопку ENTER
(
ВВОД) для выполнения дальнейшей настройки.
Главное меню
Подменю
*MODE
(РЕЖИМ)
Возможен выбор из 2 режимов: AUTO IRIS (Автодиафрагма) и SHUT+AUTO IRIS (Затвор +
Автодиафрагма).
•
В режиме AUTO IRIS (Автодиафрагма) активирована и регулируется SHUT (Выдержка затвора).
•
В режиме SHUT+AUTO IRIS (Затвор + Автодиафрагма) активирована и регулируется SHUT
MAX (
Макс. выдержка затвора).
*BRIGHTNESS (
ЯРКОСТЬ)
В отображенном на экране EXPOSURE MENU (Меню экспозиции) перейдите к пункту BRIGHTNESS
(
ЯРКОСТЬ) при помощи кнопок UP (ВВЕРХ) и DOWN (ВНИЗ), затем используйте кнопки LEFT
(
ВЛЕВО) и RIGHT (ВПРАВО) для регулировки яркости экрана от 000 до 255.
*SHUT (
ВЫДЕРЖКА ЗАТВОРА) / SHUT MAX (МАКС. ВЫДЕРЖКА ЗАТВОРА)
Скорость затвора прямо пропорциональна установленному значению. Диапазон скорости затвора
может быть установлен в пределах 1/50-1/100,000(сек).
*LOW LUX BRIGHT. (
ЯРКОСТЬ ПРИ НИЗКОЙ ОСВЕЩЕННОСТИ)
Для регулирования яркости при низкой освещенности используйте кнопки LEFT (ВЛЕВО) и RIGHT
(
ВПРАВО). Варианты выбора: x0.25, x0.5, x0.75, x1.0.
*AGC GAIN
(КОЭФФИЦИЕНТ УСИЛЕНИЯ АРУ)
Чем больше это значение, тем больше усиление видеосигнала. Обратите внимание на то, что шум
также усилится. Значение коэффициента усиления АРУ может быть установлено в пределах от 000
до 200.
*SENSE UP (
Накопление кадров)
Функция SENSE UP используется для получения яркого изображения за счет автоматического
суммирования кадров изображения в условиях низкого уровня освещенности. Для регулировки
настроек выберите нужный пункт и нажмите кнопки LEFT (ВЛЕВО) и RIGHT (ВПРАВО). Варианты
выбора: x2, x4, x8, x16, x32, x64, x128, x256, x512 и OFF (Выкл.).
