Руководство по установке и эксплуатации STM-170/190
Подключение
Для выполнения нормального подключения монитора подключите кабель, идущий от
камеры или другого источника видеосигнала к одному из разъемов BNC или кабель ПК к
разъему ПК на задней панели монитора.
Для подключения может использоваться как левый, так и правый разъем BNC. Второй
разъем может использоваться для подключения другого устройства, использующего тот
же сигнал.
Автосогласование. Для линии подключения к монитору обычно используется
согласование 75 Ом, но разъемы BNC имеют функцию автосогласования. При
подключении двух кабелей внутреннее согласование отключается, и согласование
обеспечивает последнее подключенное к цепи устройство.

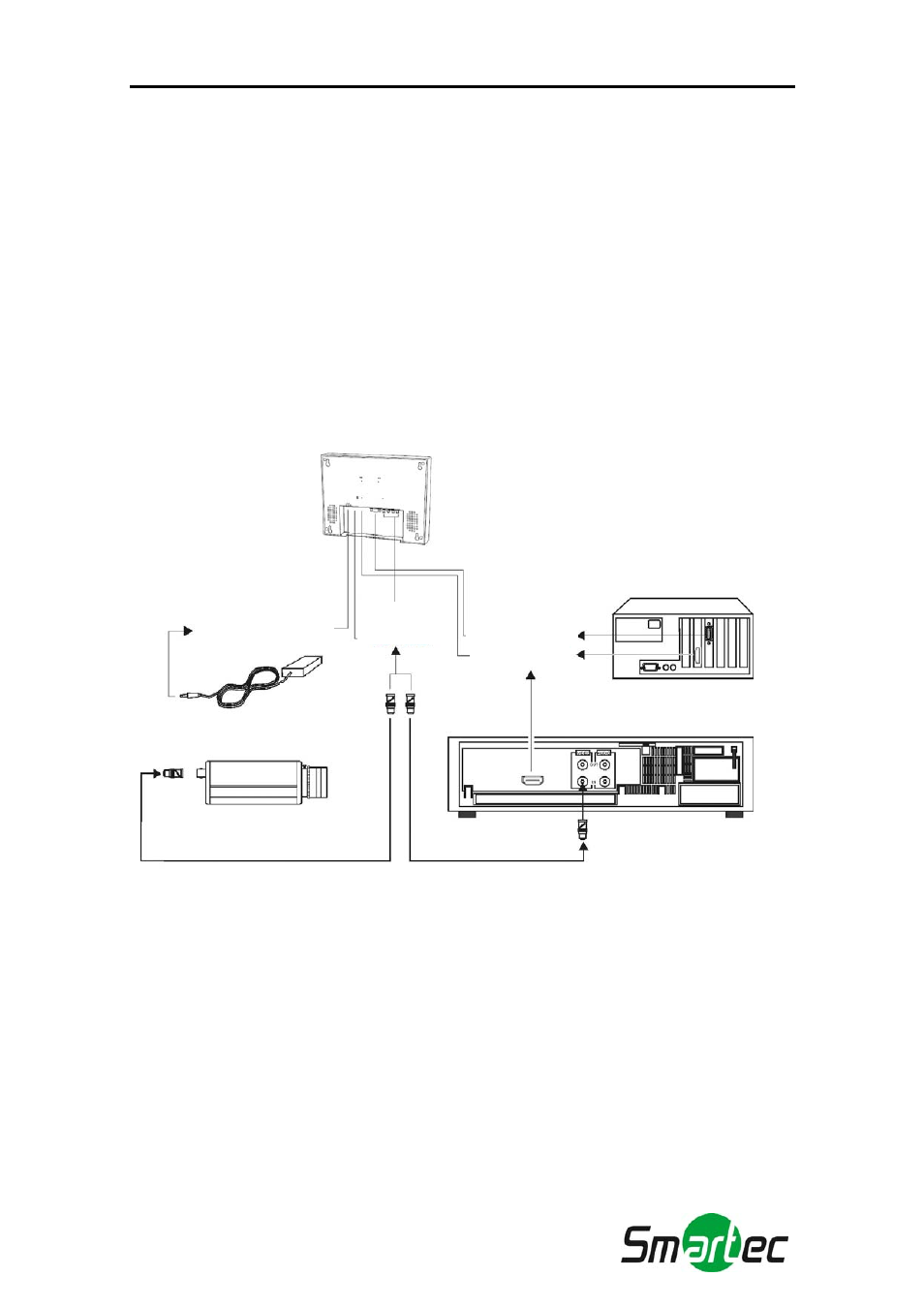

Задняя панель LCD-монитора
РАЗЪЕМ ПИТАНИЯ
КАБЕЛЬ BNC
КАБЕЛЬ Y/C
кабель D-sub
кабель HDMI
адаптер постоянного тока
ПК
Типичная задняя панель цифрового видеорегистратора
Камера или другой источник видеосигнала
Сквозное подключение к другому видеоустройству
Задняя панель LCD-монитора
РАЗЪЕМ ПИТАНИЯ
КАБЕЛЬ BNC
КАБЕЛЬ Y/C
КАБЕЛЬ D-sub
Кабель HDMI
Адаптер
Т ипичная задняя панель
ци фрового видеорегистратора
Камера или другой исто чник
видеосигн ала
С квозн ое подключение к другому видеоустр ойству
ПК
Комплект поставки
LCD-монитор
Блок питания (12 В постоянного тока) / шнур питания
Кабель VGA
Руководство по эксплуатации.
