2 разъемы – Инструкция по эксплуатации Smartek STM-194 LCD-монитор
Страница 10
8

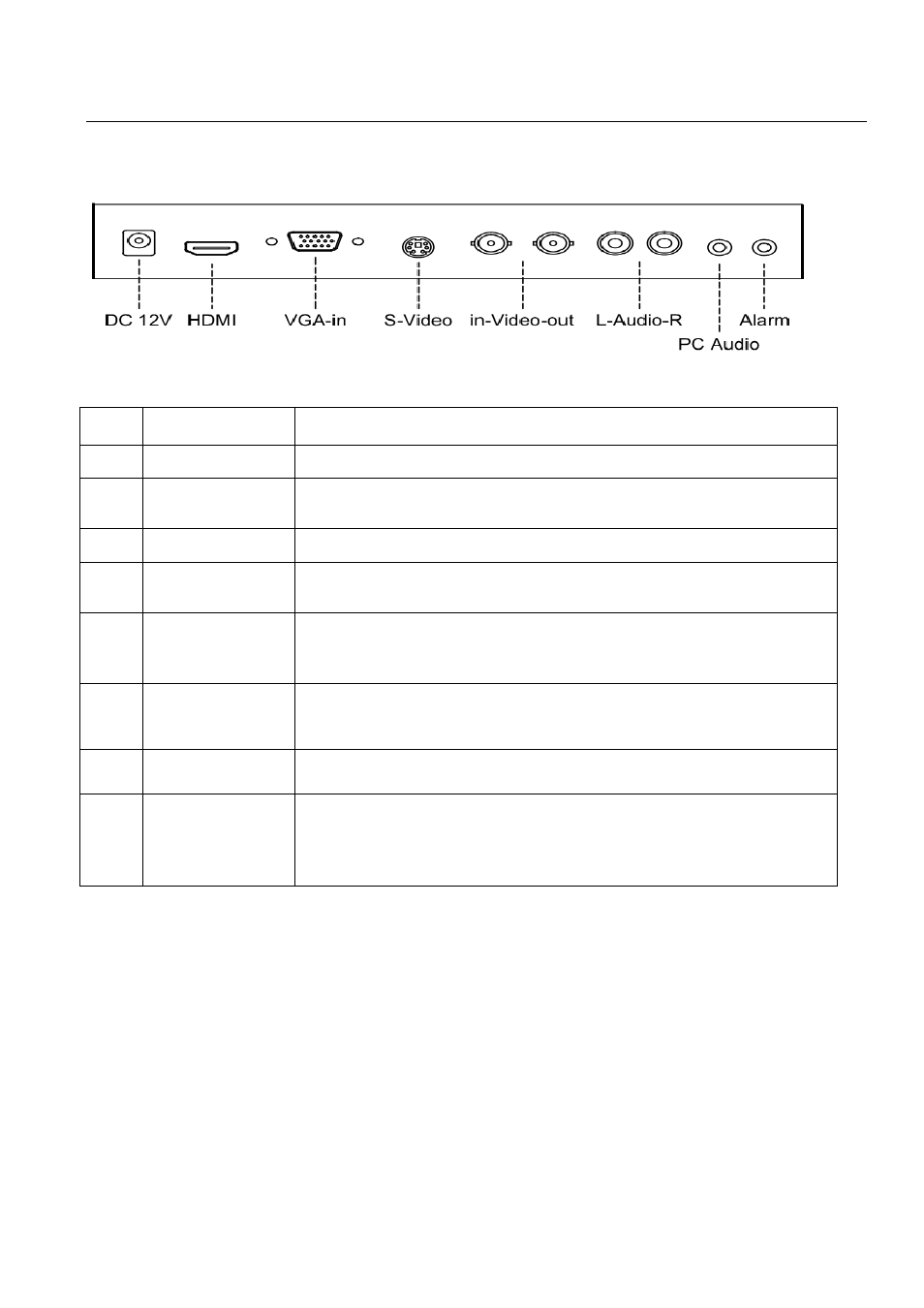

5.2 Разъемы
1
2 3 4 5 6 7 8 k
1 2 3 4 5 6 7 8 k
Пункт
Разъем
Назначение
1
DC 12 V
Подключение кабеля «12В (пост.тока), 5А
2
HDMI
Подключается к выходу цифрового видеосигнала компьютера или ЦВР
через кабель HDMI.
3
VGA -in
Для подключения к выходу VGA компьютера или ЦВР.
4
S-Video
Для подключения к монитору кабеля S-Video (15-конт. разъем DIN) от
аудиовидеоустройства или ЦВР.
5
6
out-Video-in
Входной и выходной разъемы для видеосигналов интерфейса CVBS.
Монитор также поддерживает сквозное подключение видеоустройств (с
подсоединением к его выходному разъему еще одного монитора).
7
8
R-Audio-L
Аудиовход стерео. «П» — гнездо правого канала (красное), «Л» —
гнездо левого канала (белое) аудиоразъема.
k
PC Audio
Подключите аудиокабель Ø3,5 мм к аудиовыходу компьютера.
Alarm
Подключите кабель Ø3.5мм к выходу тревоги ЦВР для подачи сигнала
+3~5В (пост.тока), запускающего режим PIP (кадр в кадре) с
отображением на субэкране «тревожного сообщения», заданного в
меню ЦВР.
