8
1. LAN-порт
Сетевая камера подключается к сети LAN (локальной сети) с помощью стандартного
разъема RJ45. Эта наружная сетевая купольная камера повышенной надежности имеет
функцию NWAY и способна автоматически распознавать скорость локальной сети
(10Base-T/100Base-TX Ethernet).
2. WAN-порт
Сетевая камера подключается к сети WAN (глобальной сети) с помощью стандартного
разъема RJ45. Эта наружная сетевая купольная камера повышенной надежности имеет
функцию NWAY и способна автоматически распознавать скорость глобальной сети
(10Base-T/100Base-TX Ethernet).

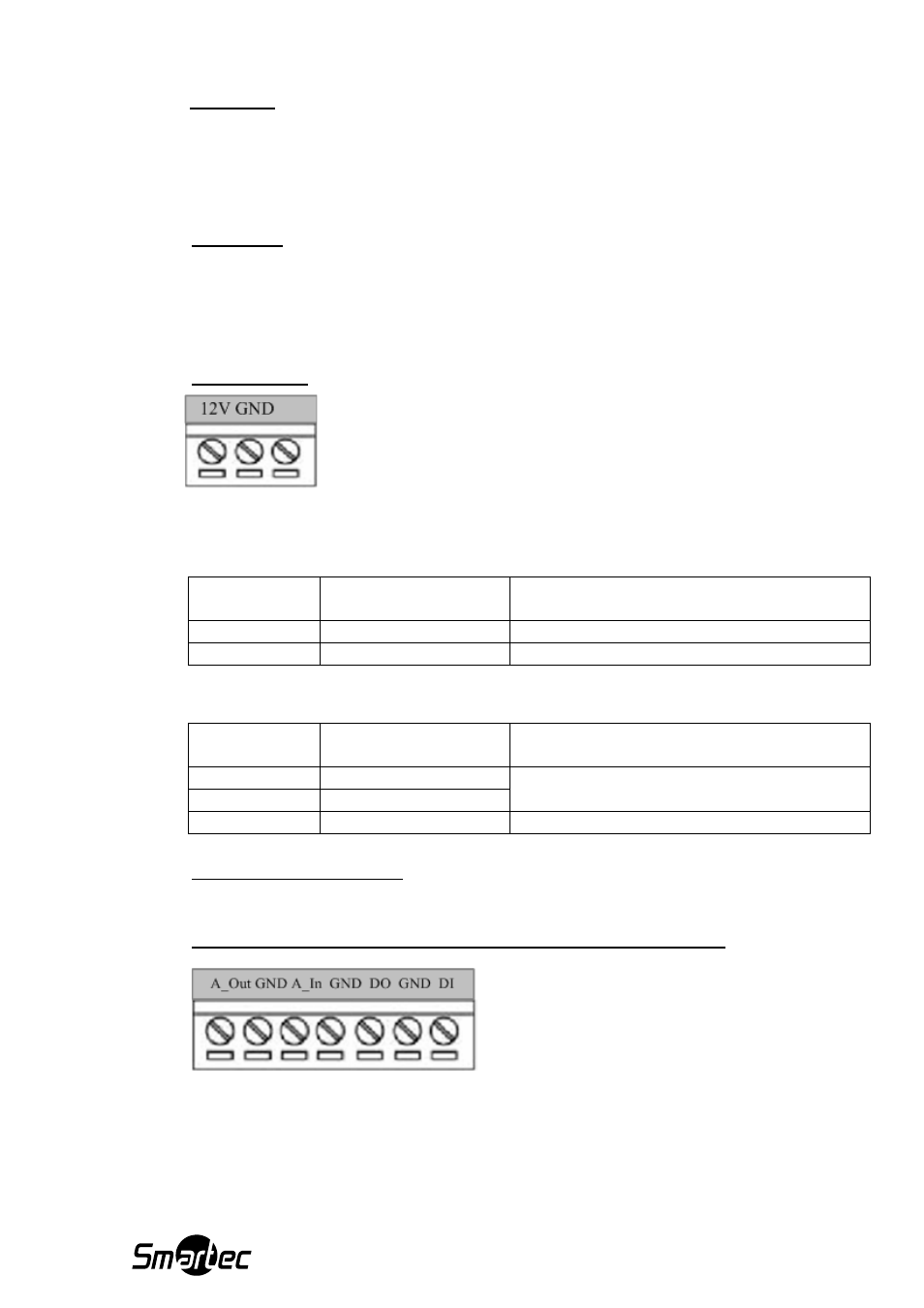

3. Вход питания
Если используется питание 12 В постоянного тока, пользуйтесь приведенным ниже
описанием назначения контактов при подключении питания.
Контакт
Обозначение
Назначение
1 12
V
Ввод питания постоянного тока 12 В
2 GND
Контакт заземления
Если используется питание 24 В переменного тока:
Контакт
Обозначение
Назначение
1 N
2 L
Ввод питания переменного тока
3 GND Контакт заземления питания
4. Аналоговый видеовыход
Сетевая камера имеет один выход для вывода аналогового видеосигнала.
5. Цифровые тревожные входы /выходы и подключение аудиосигнала.
