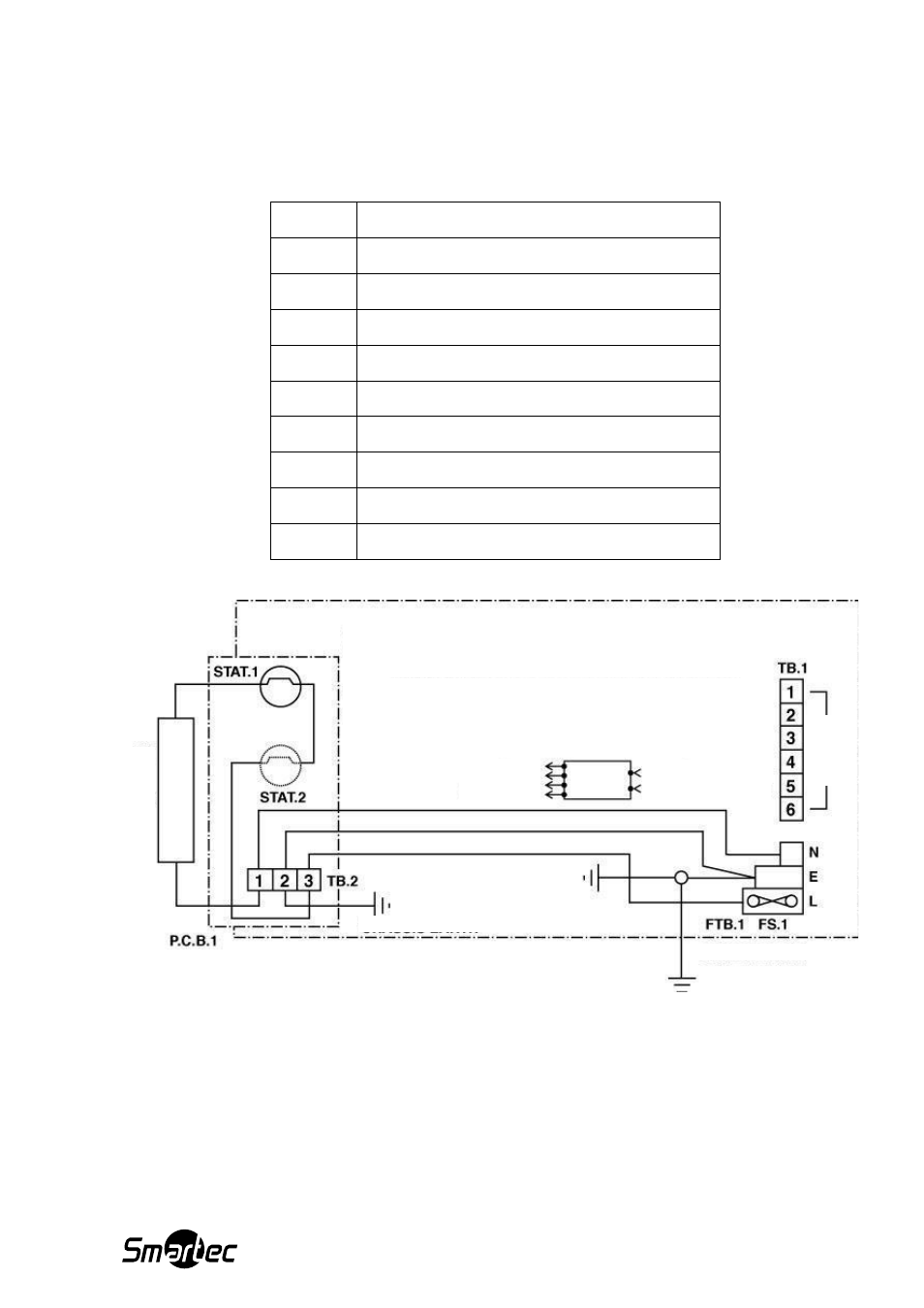

4. Принципиальная электрическая схема термокожуха STH-3230D
Внутри кожуха имеется 6-контактная клеммная колодка для дополнительных
коммутаций (например, подключение трансфокатора). Обозначения на схеме:
TB.1
6-контактная клеммная колодка
TB.2
3-контактная клеммная колодка
FTB. 1
Клеммная колодка с предохранителем
STAT.1
Термостат на 28
0
С
STAT.2
Термостат на 10
0
С
H.1
Первый обогреватель, 16Вт
H.2
Второй обогреватель, 16Вт
PSU1
Блок питания 12VDC, 1A
P.C.B.1
Плата управления
FS.1
Предохранитель на 3 А
5. Рекомендации по монтажу оборудования
Если вы планируете установить камеру видеонаблюдения в условиях тропического климата,
морского побережья, поблизости от соленой воды, сброса промышленных вод вызывающих
коррозию или в условиях повышенной влажности, то в таких случаях смажьте каждый
нержавеющий винт и гермовводы силиконовой смазкой (герметиком). Тем самым вы
предотвратите возникновение электролизной коррозии и увеличите срок службы видеокамеры и
термокожуха. Мы настоятельно рекомендуем установку блока защиты от перенапряжения
(импульсных наводок) при монтаже камеры в районах частого прохождения грозовых фронтов.
Н1, Обогреватель / STAT1 : Выключение при 28
0
С /
Включение при 18
0
С
Н2, Обогреватель / STAT2 : Выключение при 10
0
С /
Включение при 0
0
С
Запасная
Заземление
Блок питания (Опция)
Нейтраль
Земля
Фаза
PSU1
12VDC
1A
80‐260VAC
H.1
и
H.2
Заземление
