Руководство по эксплуатации STG-ES

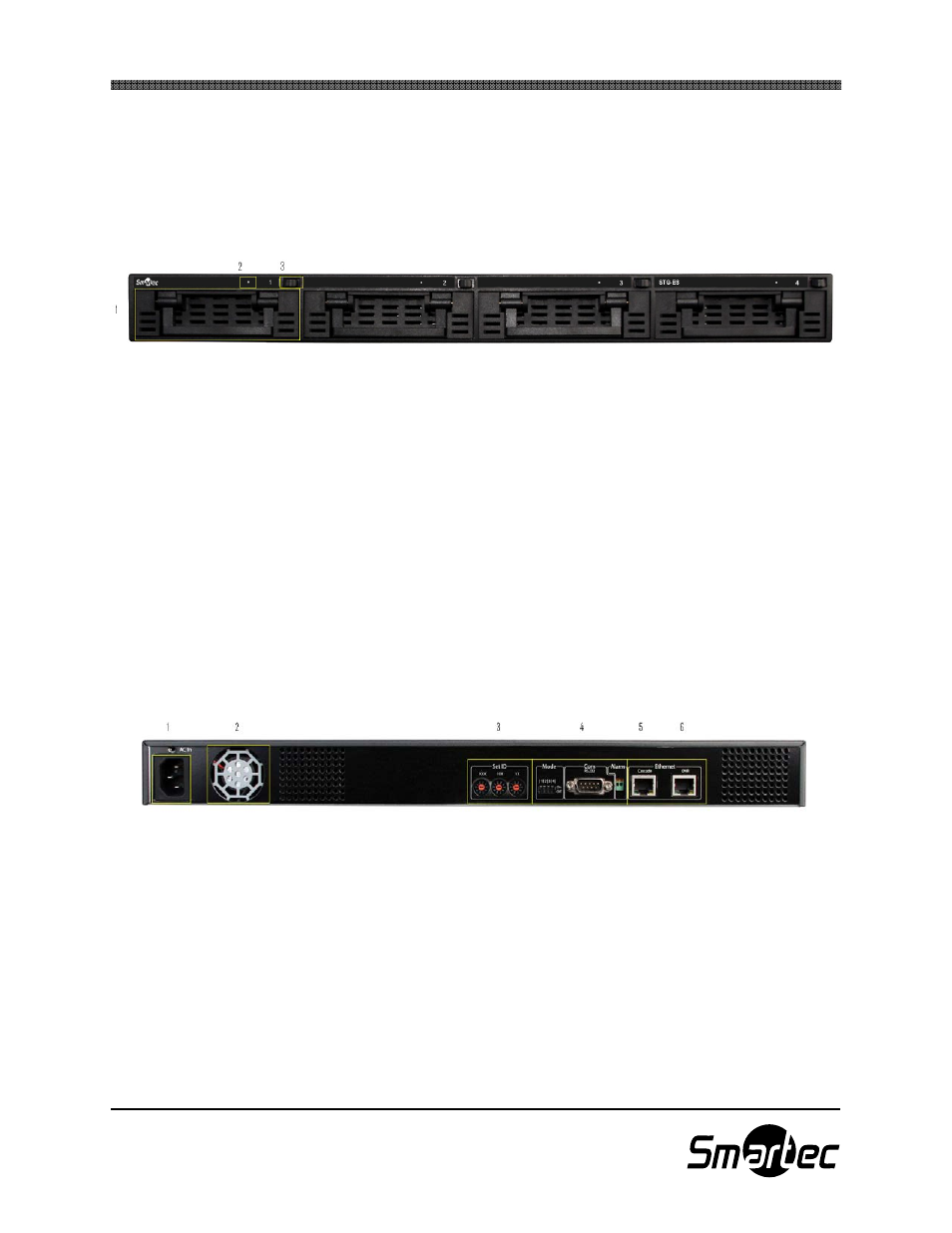

КОМПОНОВКА ВНЕШНЕГО ЗАПОМИНАЮЩЕГО
УСТРОЙСТВА
1. ПЕРЕДНЯЯ ПАНЕЛЬ
1. ЖЕСТКИЙ ДИСК
Один STG-ES позволяет устанавливать до 4 жестких дисков SATA.
2. СИД СОСТОЯНИЯ
Выкл: не обнаружен или не форматирован.
Вкл: обнаружен, но не используется.
Мигает: обработка или запись данных.
3. КНОПКА РАЗБЛОКИРОВКИ ЖЕСТКОГО ДИСКА
Нажмите кнопку, чтобы удалить жесткий диск из STG-ES.
Внимание: Прежде чем удалить жесткий диск, следует выключить
запись.
2. ЗАДНЯЯ ПАНЕЛЬ
1. ВВОД ПИТАНИЯ
Разъем для подключения шнура питания.
2. ВЕНТИЛЯТОР
Не загораживайте эту зону после установки.
3. НАБОРНЫЙ ДИСК ДЛЯ НАСТРОЙКИ ИДЕНТИФИКАЦИОННОГО НОМЕРА
Используйте наборный диск для настройки идентификационного номера STG-ES.
4. ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА / RS-232C / РЕЛЕЙНЫЙ ВЫХОД
Не используется.
Внимание: Не меняйте эти установки.
5. ПОРТ КАСКАДНОГО ПОДКЛЮЧЕНИЯ УСТРОЙСТВ В СЕТИ
