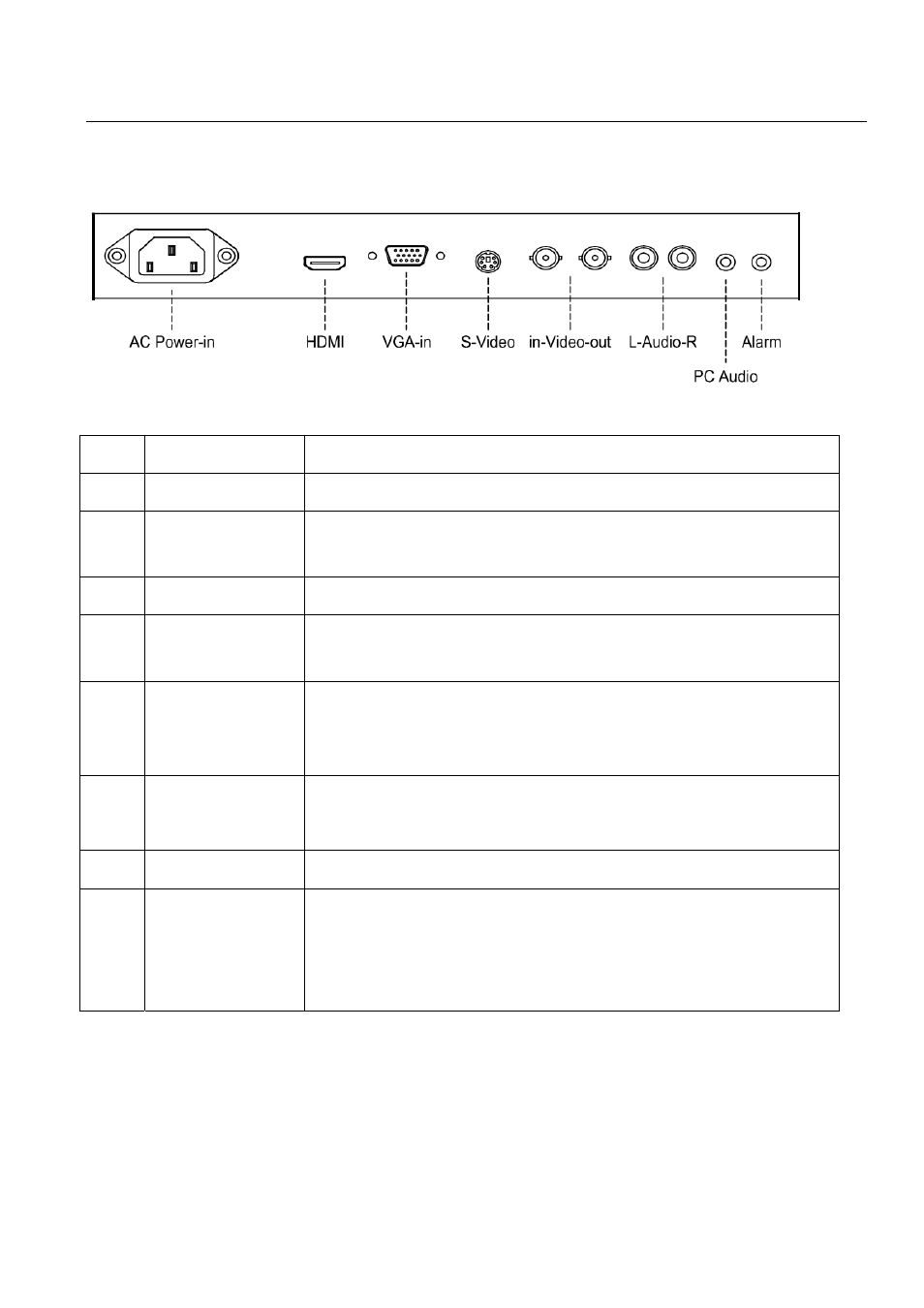

5.2 Разъемы
1
2 3 4 5 6 7 8 9
Пункт
Разъем
Назначение
1
AC Power-in
Для подачи питания 100~240В пер.тока, 50/60Гц
2
HDMI
Подключается к выходу цифрового видеосигнала компьютера или ЦВР
через кабель HDMI.
3
VGA-in
Для подключения к выходу VGA компьютера или ЦВР.
4
S-Video
Для подключения к монитору кабеля S-Video (15-конт. разъем DIN) от
аудиовидеоустройства или ЦВР.
5
6
in-Video-out
Входной и выходной разъемы для видеосигналов интерфейса CVBS.
Монитор также поддерживает сквозное подключение видеоустройств
(с подсоединением к его выходному разъему еще одного монитора).
7
8
L-Audio-R
Аудиовход стерео. «П» — гнездо правого канала (красное), «Л» —
гнездо левого канала (белое) аудиоразъема.
9
PC Audio
Подключите аудиокабель Ø3,5 мм к аудиовыходу компьютера.
Alarm
Подключите кабель Ø3.5мм к выходу тревоги ЦВР для подачи сигнала
+3~5В (пост.тока), запускающего режим PIP (кадр в кадре) с
отображением на субэкране «тревожного сообщения», заданного в
меню ЦВР.
