Smartek STC-3002 цв. камера - Инструкция (Страница 2)

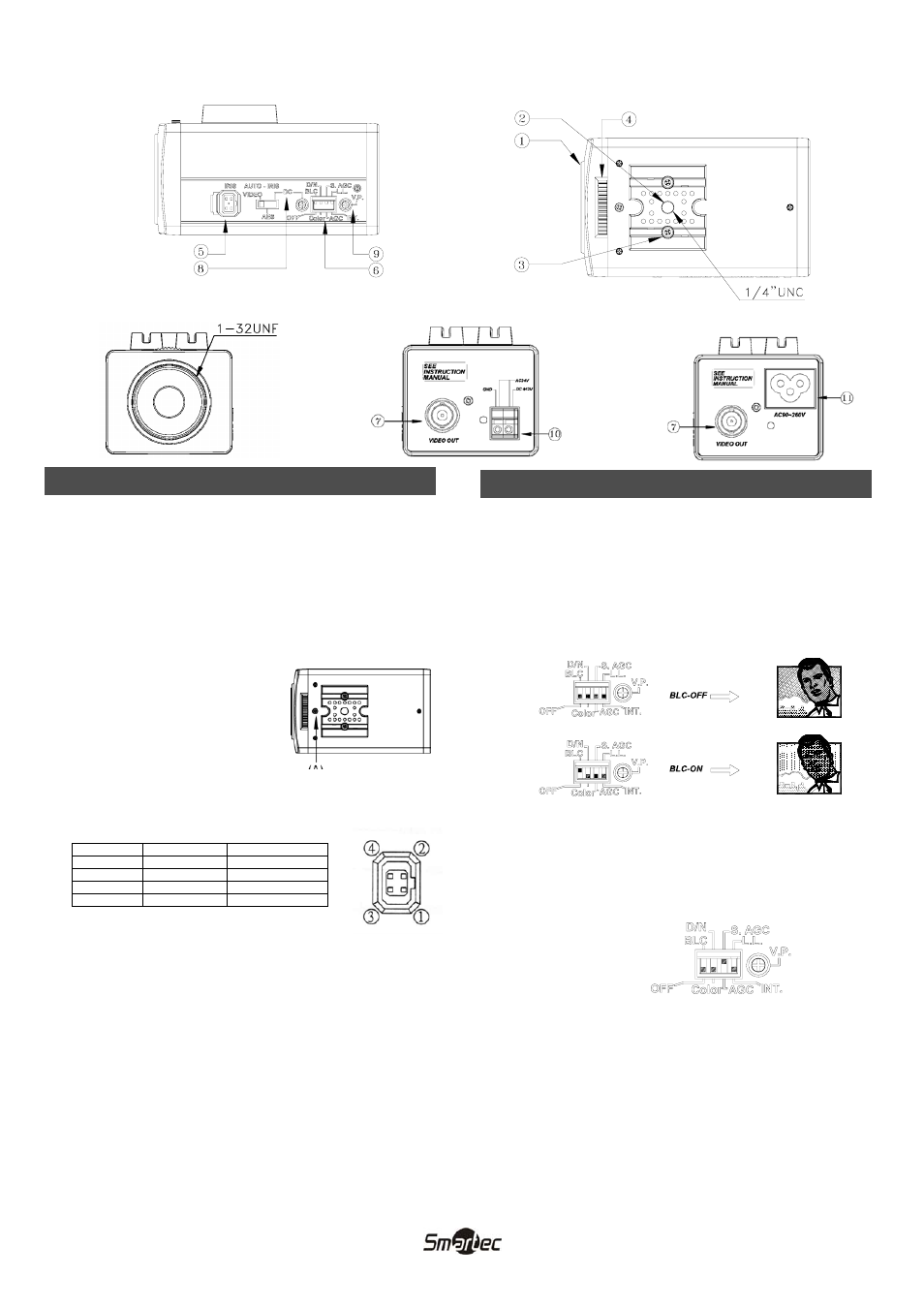

Обозначения и функции
1. Крепление объектива
Это крепление используется для установки объектива CS-типа.
Для установки объектива С-типа требуется кольцо-адаптер.
2. Отверстие под винт для крепления камеры
Монтажное отверстие для крепления камеры.
3. Монтажный адаптер
Данный адаптер может крепиться как к верхней, так и к нижней части
корпуса камеры.
4. Регулировка заднего фокуса
Если после установки объектива требуется отрегулировать фокус,
ослабьте стопорный винт заднего фокуса (A) и поверните
регулировочное колесо.
5. Коннектор для подключения объектива с автоматической
диафрагмой (4-контактный)
С помощью коннектора на объектив с автоматической диафрагмой
(не входит в комплект) подается питание и видеосигнал или
управляющий DC-сигнал.
6. DIP-переключатель
П 1. BLC: Переключатель компенсации засветки фона OFF / BLC
П 2. FLC: Переключатель коррекции мерцания NORM / FLC
П 3. AGC: Переключатель АРУ OFF / AGC
П 4. SYNC MODE: Выбор типа синхронизации L.L / INT.
7. Видеовыход
Выход для подключения видеомонитора и т.п. (75 Ом).
8. Переключатель режима управления автодиафрагмой
Для переключения типа сигнала, поступающего с коннектора (5).
Электронный затвор стабилизируется на 1/50 с, если переключатель
установлен в положение DC или VIDEO.
DC: положение при использовании объектива с автодиафрагмой без
усилителя (DC-типа).
AES: положение при использовании AES (автоматического
электронного затвора).
Video: положение при использовании объектива с автодиафрагмой
со встроенным усилителем (Video).
9. V.P (Синхронизация полей)
Используется для подстройки фазы синхронизации по переменному
напряжению.
10. Вход питания
Для подключения источника питания 24В (AC) или 12В (DC).
11. Вход питания
Для подключения питания 90~260 В.
Использование переключателя
П 1. Переключатель режима компенсации засветки фона:
Если за объектом наблюдения располагается яркий свет
(солнце, небо, лампа и т.д.), объект выглядит темным. В этом
случае установите переключатель в положение BLC.
П 2. Переключатель режима День/Ночь (D/N):
D/N: Переход из цветного в черно-белый режим происходит при
снижении освещенности до 2лк.
COLOR: Только цветной режим (D/N выкл).
П 3. Переключатель АРУ:
S.AGC: Когда камера установлена в условиях плохого
освещения. Чувствительность камеры повышается (26
дБ).
Для активации режима день/ночь S.AGC должен быть
включен!
AGC: 26 дБ
П 4. Тип синхронизации:
L.L.: Синхронизация видеосигнала камер производится с
использованием частоты источника питания
переменного напряжения.
INT: Синхронизация камеры выполняется самостоятельно с
помощью встроенного кварцевого генератора.
№ контакта ВИДЕО DC
1 DC + 12 В УПРАВЛЯЮЩИЙ -
2 Не используется УПРАВЛЯЮЩИЙ +
3 ВИДЕОСИГНАЛ УПРАВЛЯЕМЫЙ +
4 ЗЕМЛЯ УПРАВЛЯЕМЫЙ -
ОБОЗНАЧЕНИЯ И ФУНКЦИИ НАЗНАЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ
