Руководство по эксплуатации STC-1502

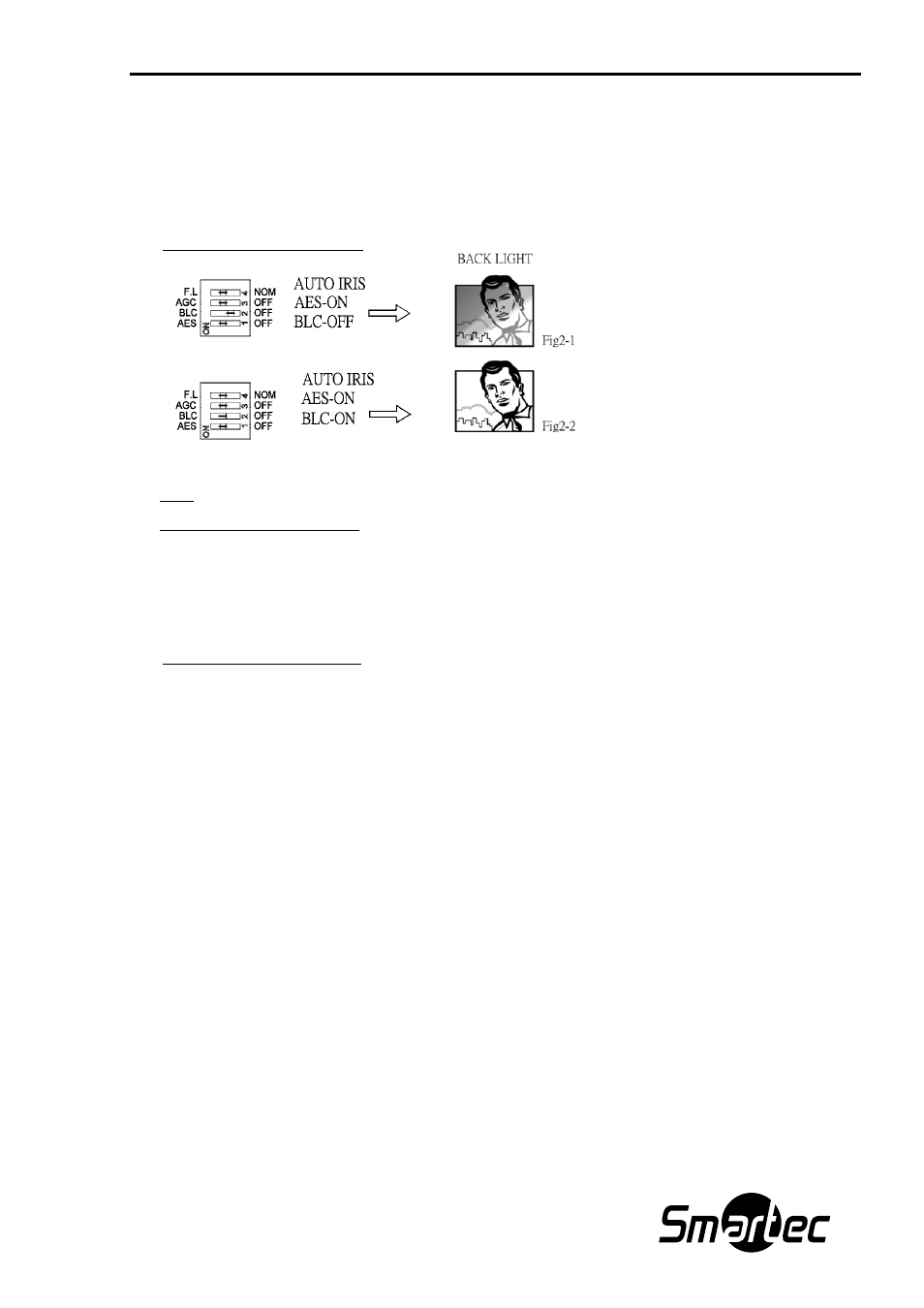

Переключатель 2. BLC: Компенсация встречной засветки
Когда объект съемки выглядит слишком темным из-за яркого света (солнца и т.д.), как на рисунке 2-1,
установите переключатель BLC в положение «ON» («Вкл.»), чтобы объект съемки выглядел более ярким
(Рисунок 2-2).
OFF: функция BLC отключена.
Переключатель 3. AGC: Автоматическая регулировка усиления (АРУ)
AGC
: Уровень усиления изменяется в диапазоне от 0 до 26 дБ.
OFF: Функция АРУ отключена. Уровень усиления не меняется и составляет 0 дБ.
Переключатель 4. FL: Защита от мерцаний
В режиме FL скорость переключения затвора составляет 1/120с (PAL).
При выборе режима FL переключатель AES должен быть в положении Off (Выкл).
NOM: Нормальное положение
5. Дополнительный ввод питания
Это разъем питания 12 В пост. тока для выполнения тестирования камеры.
6. Дополнительный видеоразъем
Это RCA-разъем для вывода видеосигнала на служебный монитор для выполнения тестирования.
7. Обогреватель
Обогреватель служит для защиты камеры и стекла от низких температур и образования конденсата.
Встроенный термостат используется для включения и выключения обогревателя по мере необходимости.
8. Разъем питания
Подключение к источнику питания 12 В пост. тока / 24 В пер. тока.
9. Видеовыход
Это BNC-разъем видеовыхода для подключения монитора и т.п. (75 Ом).
