Приложение к руководству по эксплуатации STR-1677

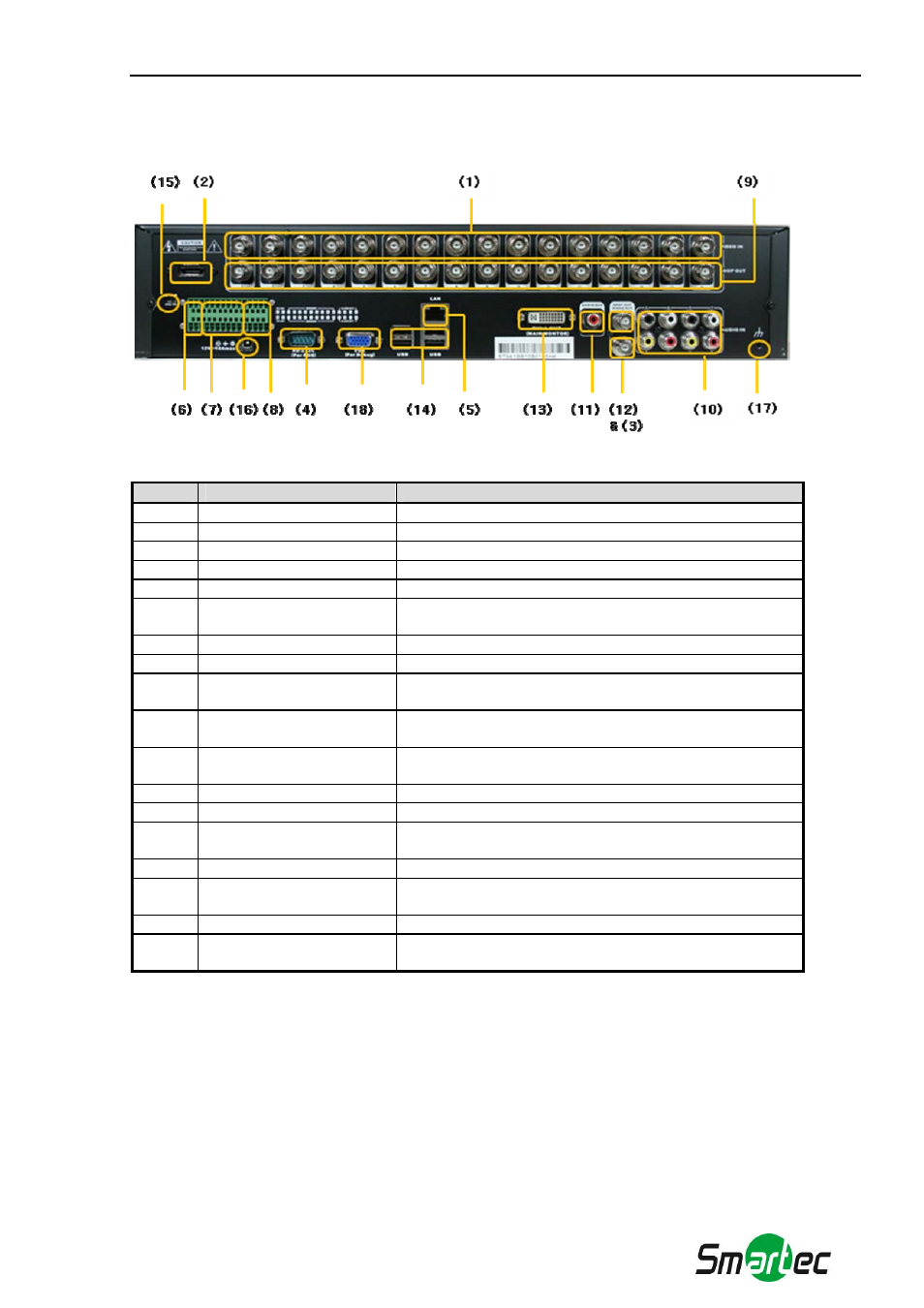

2. Задняя панель
[ 16-канальный цифровой видеорегистратор]
№
Наименование
Назначение
1
Видеовход
Подключение камеры (поддержка NTSC/PAL)
2 eSATA
Подключение внешнего диска eSATA
3
Видеовыход
Подключение монитора CCTV
4
Порт RS-232
Подключение кассового терминала
5
Порт LAN
Разъем подключения 10/100 Ethernet
6
Порт RS-485
Подключение поворотной камеры и выносной
клавиатуры
7
Тревожный вход
Подключение внешнего датчика
8
Тревожный выход
Подключение внешнего устройства сигнализации
9
Параллельный
видеовыход
Сквозная передача видеосигнала камер
10
Аудиовход
Подключение устройства ввода аудиосигнала (с
усилителем)
11
Аудиовыход
Подключение устройства вывода аудиосигнала (с
усилителем)
12
Выход Spot
Подключение контрольного монитора
13
Выход DVI
Подключение монитора DVI, HDMI или VGA monitor
14
Порт USB
Порт USB для управления с помощью мыши или
резервного копирования изображения
15
Выбор NTSC/PAL
Выбор стандарта цветопередачи
16
Ввод питания
Подключения кабеля питания (Заводская установка:
12 В)
17
Разъем заземления
Для заземления устройства
18
Порт отладки
Для получения информации об отладке (не для
видеонаблюдения)
2.1. Видеовход
Для подключения камеры к разъему с соответствующим номером на задней панели.
Напряжение питания камеры 1 В ± 10%.
2.2. Порт eSATA
Для подключения внешнего запоминающего устройства eSATA для записи видео.
2.4. Порт RS-232
Для подключения кассового терминала или для отладки системы.
