7
Русский
Провод с виниловым
покрытием (не
входит в комплект)

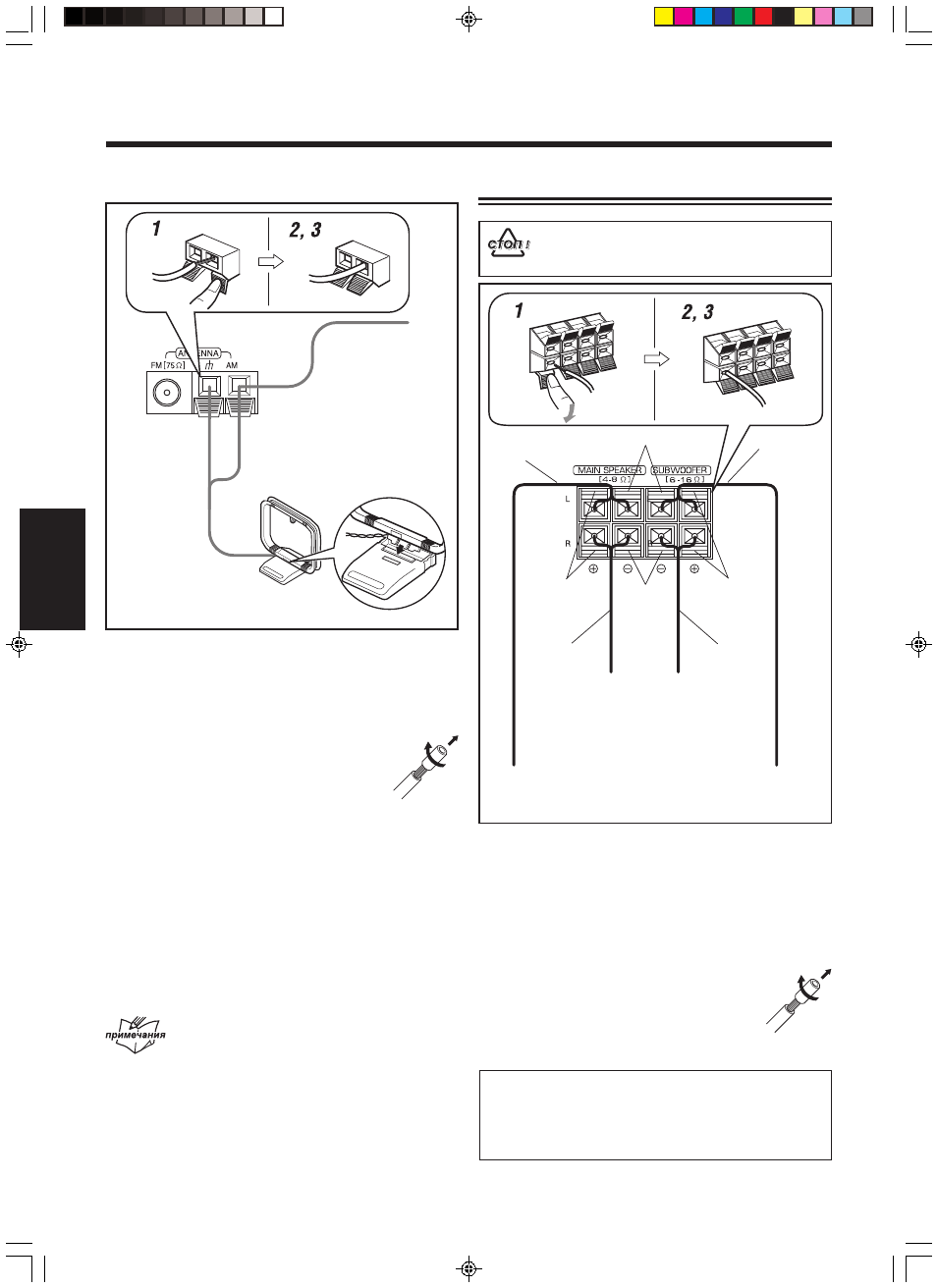

Антенна АМ (MW)
Рамочная антенна АМ (MW)
(входит в комплект)
1
Нажмите на зажим разъема АМ на задней
части устройства и удерживайте его
нажатым.
2
Вставьте конец кабеля рамочной антенны
АМ (MW) в разъем.
••••• Если кабель рамочной антенны АМ
(MW ) покрыт винилом, уда лите
виниловое покрытие, как показано на
иллюстрации.
3
Отпустите зажим разъема.
4
Поворачивайте рамочную антенну АМ
(MW) для достижения наилучшего
качества приема.
Подключение внешней антенны АМ (MW)
При низком каче ств е приема подк лючите одиночный
провод с виниловым покрытием (не входит в компл ект)
к разъему AM EXT и вытяните его горизонтально.
(Рамочная антенна АМ (MW) д олжна оставаться
подк люченной.)
Для улучшения качества приема FM и AM (MW)
••••• Убедитесь в том, что антенна не соприк асается с к акими-
либ о другими разъемами и соединительными кабелями.
••••• Располагайте антенны пода льше от м еталлических дета лей
уст ройств, соединительного кабеля и кабеля питания
переменного ток а.
Подключение динамиков
Для MX-GT88:
Не берите динамик за раструб вывода
(расположенный на верхней части динамика).
Кабель динамика
(синий/черный)
Черный
Кабель
динамика
(красный/
черный)
Синий
Черный
Красный
Кабель
динамика
(синий/
черный)
От
разъемов
правого
основного
динамика
От правого
разъема
сабвуфера
Кабель
динамика
(красный/
черный)
От разъемов
левого
основного
динамика
От левого
разъема
сабвуфера
1
Нажмите на зажим разъема динамика,
расположенный на задней части
устройства, и удерживайте его в таком
положении.
2
Вставьте конец кабеля динамика в разъем.
Следите за соотв етствием цветов (полярности):
синий (+) к синему (+), черный (–) к черному (–),
красный (+) к красному (+), черный (–) к черному (–).
••••• Если кабель покрыт винил ом, уда лите
виниловое покрытие, как показано на
иллюстрации.
3
Отпустите зажим разъема динамика.
ВАЖНАЯ ИНФОРМАЦИЯ:
• Используйте только динамики с тем же сопроти-
влением, что указано на разъемах динамиков
на задней части устройства.
• Не подключайте к одному разъему динамика более
одного динамика.
