Инструкция по эксплуатации Smartek STC-IP3570A IP-камера_быстрая установка
Страница 5

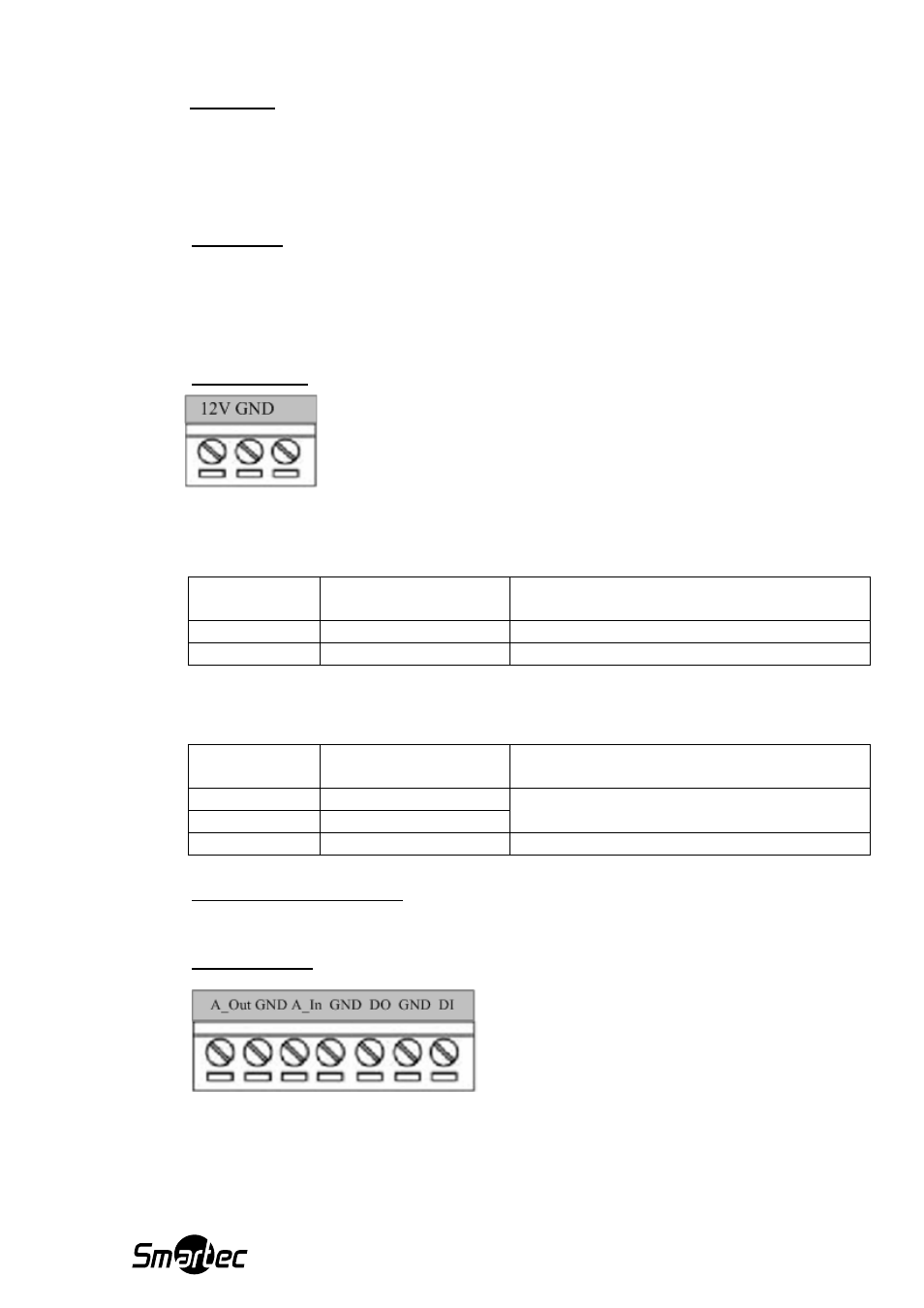

1. LAN-порт
Сетевая камера подключается к сети LAN (локальной сети) с помощью стандартного
разъема RJ45. Эта наружная сетевая купольная камера имеет функцию NWAY и
способна автоматически распознавать скорость локальной сети (10Base-T/100Base-TX
Ethernet).
2. WAN-порт
Сетевая камера подключается к сети WAN (глобальной сети) с помощью стандартного
разъема RJ45. Эта наружная сетевая купольная камера имеет функцию NWAY и
способна автоматически распознавать скорость глобальной сети (10Base-T/100Base-
TX Ethernet).
3. Вход питания
Если используется питание 12 В постоянного тока пользуйтесь приведенным ниже
описанием назначения контактов при подключении питания.
Контакт
Обозначение
Назначение
1 12
V
Ввод питания постоянного тока 12 В
2 GND
Контакт заземления
Если используется питание 24 В переменного тока пользуйтесь приведенным ниже
описанием назначения контактов при подключении питания.
Контакт
Обозначение
Назначение
1 N
2 L
Ввод питания переменного тока
3 GND Контакт заземления питания
4. Аналоговый видеовыход
Сетевая камера имеет один выход для вывода аналогового видеосигнала.
5. Входы /выходы
