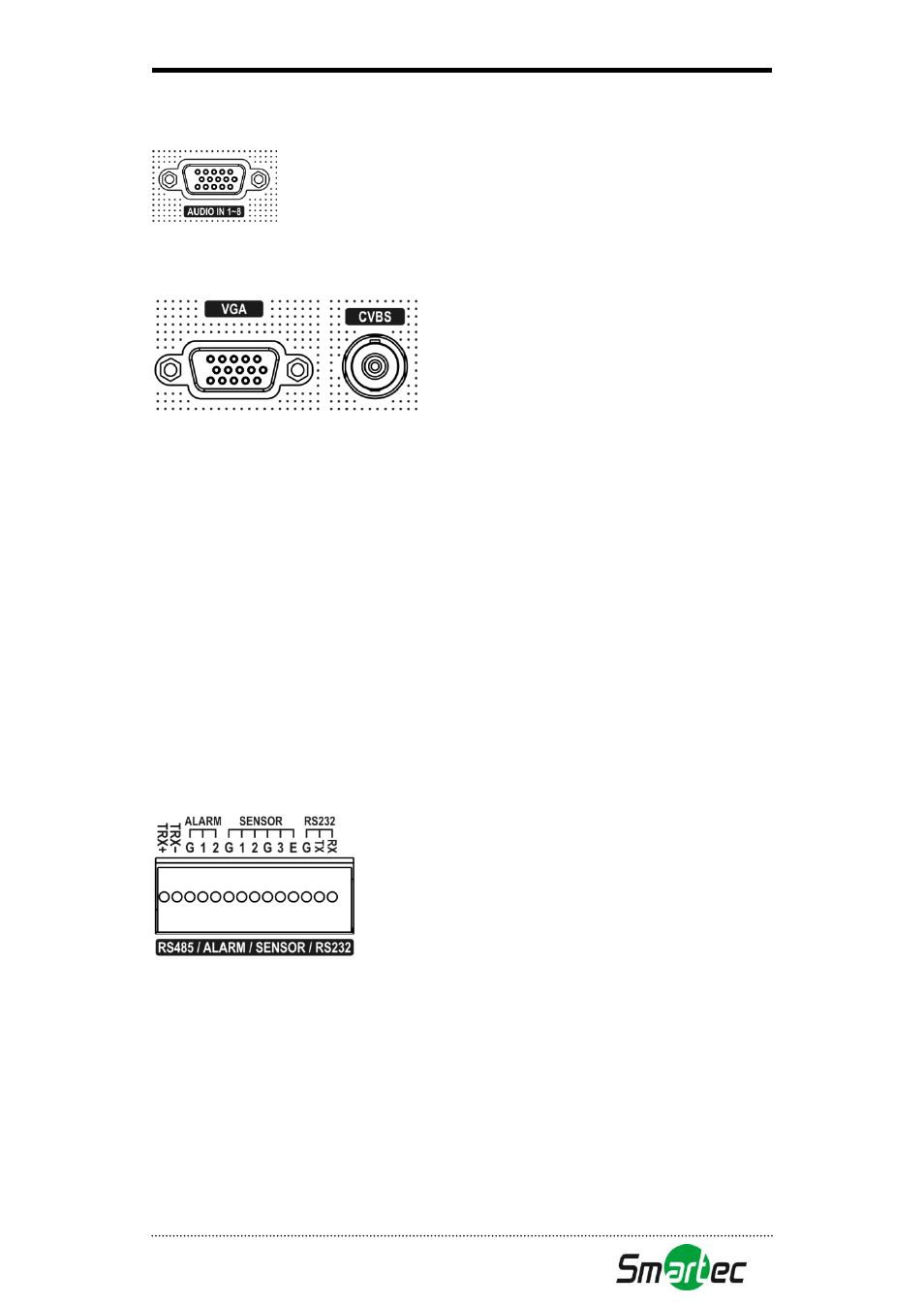

Аудиовход
Цифровой видеорегистратор может выполнять запись аудио до 8
источников. Подключите источники звука амплитудой 1В к разъемам
Audio-In.
Получение подтверждения того, что местные законы и правила не
запрещают запись аудио, является обязанностью пользователя.
Видеовыход
Подключите мониторы к разъемам VGA и CVBS. Функция двойного видеовыхода позволяет
одновременно использовать оба выхода (VGA и CVBS). Для каждого монитора можно
настроить разные и независимые режимы мультиэкранного просмотра. Кроме того,
возможен одновременный просмотр и управление текущим видео на одном мониторе и
воспроизведением видеозаписи на другом. Эта функция дает пользователю высокую степень
гибкости и эффективности видеонаблюдения.
Примечание : Первоначально монитор VGA имеет установку главного монитора. Для
переключения на другой монитор (CVBS) и его управления выполните одно из следующих
действий.
1. Нажмите и удерживайте кнопку «Дисплей» (Display) в течение 3 секунд или одновременно
нажмите обе кнопки мыши.
2. Выберите «Переключить монитор» (Move Display Focus) в контекстуальном меню
графического интерфейса пользователя.
RS485/ТРЕВОЖНЫЙ ВЫХОД/ТРЕВОЖНЫЙ ВХОД
Порт RS485 может использоваться для управления
поворотными камерами. Также возможно дистанционное
управления видеорегистратором с клавиатуры STT-CN3R1.
Имеется 2 тревожных выхода для подключения внешних
устройств сигнализации, например, сирен или стробов.
Тревожные выходы имеют тип TTL.
3 тревожных входа и 1 экстренный тревожный вход используются для подключения
внешних тревожных датчиков. Тревожные входы могут использоваться для передачи
сигнала о событии на видеорегистратор. Экстренный тревожный вход предназначен
исключительно для экстренной записи. При его активации используются установки,
выполненные для экстренной записи.
Разъем RS-232C используется для подключения банкомата или кассового автомата,
выполняющих функции источника текста.
Для подключения к разъемам на контактной колодке нажмите и удерживайте кнопку и
вставьте провод в отверстие под кнопкой.
