ГЛАВА 2 — УСТАНОВКА И КОНФИГУРАЦИЯ
2.1 СПИСОК СОДЕРЖИМОГО УПАКОВКИ
В комплект входит.
Купольная камера STC-2900
………………………1
Колпак
………………………1
Инструкция по эксплуатации (этот документ) ………………………1
Монтажные болты для монтажа камеры
………………………3
Пластиковый фиксатор
………………………3
Разъем 10-штырьковый
………………………1
Разъем 12-штырьковый
………………………1
Купольная камера предназначена для монтажа на горизонтальных поверхностях, поверхности
должны выдерживать нагрузку до 4.5 кг.
Основание купольной камеры должно быть закреплено на структурных элементах
помещения, например, деревянных перекрытиях, стойках стены или балках потолка, которые
смогут выдержать вес купольной камеры.

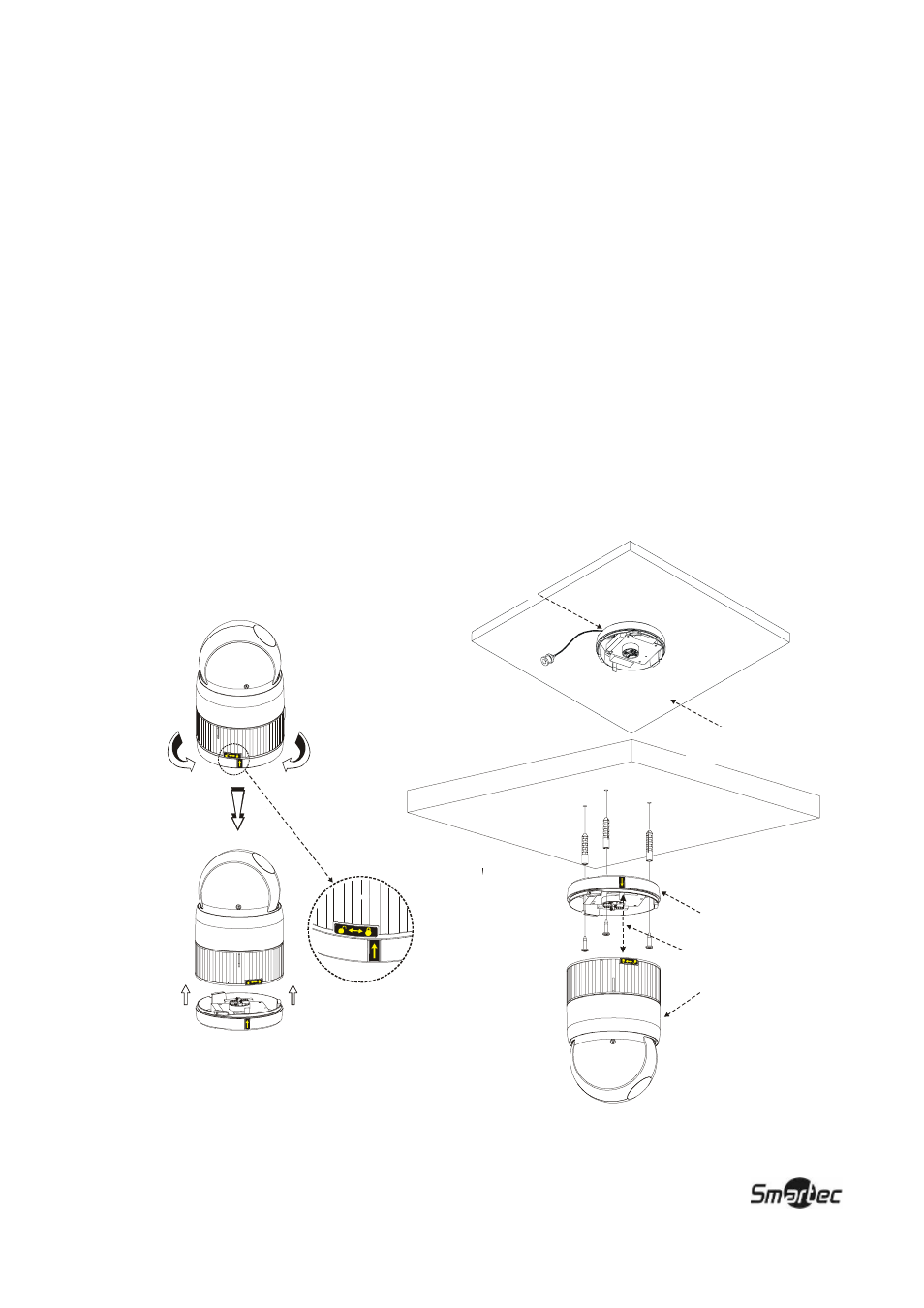

Рис. 3 – Установка
Unlock
Lock
Lock
BODY
BASE
Align extruded tap in the base to
the Keyhole on the pcb in the body
SURFACE(CEILING)
CABLE ENTRY
закрыть
открыть
Кабельный вход
Поверхность
(потолок)
закрыть
основание
корпус
Совместите
выступающую
втулку
на
основании
с
отверстием в корпусе
