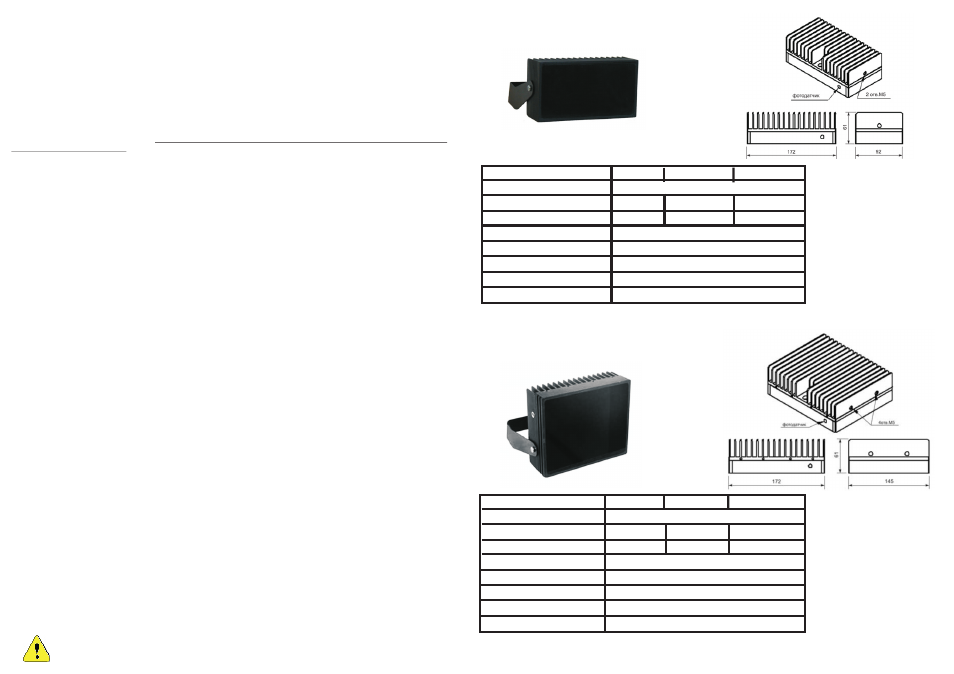

Серия STI-11xxS
STI-1130S STI-1150S STI-1170S
850íì
60
40
20
DC12V +25/-10%
1,26 А
15 ,1 Вт
1 кг
30°
50°
70x50°
145х83х61 мм
Модификация
Длина волны излучения
Угол излучения
Дистанция подсветки, м
Напряжение питания
Ток потребления
Потребляемая мощность
Габариты ВхШхГ
Масса без упаковки
Модификация
Длина волны излучения
Угол излучения
Дистанция подсветки, м
Напряжение питания
Ток потребления
Потребляемая мощность
Габариты ВхШхГ
Масса без упаковки
Серия STI-33xxS
STI-3330S STI-3350S
STI-3370S
850íì
80
60
40
DC12V +25/-10%
2,51А
30,2 Вт
1,6 кг
30°
50°
70x50°
145х172х61 мм
Модификация
Длина волны излучения
Угол излучения
Напряжение питания
Ток потребления
Потребляемая мощность
Габариты ВхШхГ
Масса без упаковки
Модификация
Длина волны излучения
Угол излучения
Напряжение питания
Ток потребления
Потребляемая мощность
Габариты ВхШхГ
Масса без упаковки
Назначение
Инфракрасный прожектор предназначен для всепогодной работы в составе системы видеонаблюдения для
скрытой подсветки объектов в условиях, когда естественного освещения недостаточно для нормальной работы
видеокамеры. Совместная работа прожектора возможна только с черно-белой или цветной видеокамерой,
имеющей режим работы «день-ночь» с механически сдвигаемым ИК-фильтром. Для сохранения резкости
изображения при работе с ИК подсветкой, видеокамера должна быть оборудована специальным объективом,
приспособленным для работы в ближнем ИК диапазоне.
Заявленная дальность обнаружения обеспечивается при использовании черно-белой видео-камеры с
чувствительностью CCD-матрицы не менее 1,51-5 Вт/м2 в ИК диапазоне 800 – 1000 нм (что условно
эквивалентно чувствительности 0,01Лк без ИК коррекции), при уровне выходного видеосигнала не
менее 40 IRE, с объективом F1,2. При использовании видеокамер с меньшими значениями
интегральной чувствительности и объективов с худшей светосилой, дальность обнаружения
будет меньше заявленной. Перед началом эксплуатации внимательно ознакомьтесь с
правилами эксплуатации
Конструкция и принцип работы
Инфракрасный прожектор содержит излучающую матрицу на основе мощных светодиодов со
встроенной формирующей оптикой. Прожектор выполнен в корпусе из алюминиевого сплава. Задняя
часть корпуса имеет развитую поверхность охлаждения в виде ребер. Расположенная на лицевой
стороне корпуса светодиодная матрица закрыта инфракрасным светофильтром из специального
пластика. Корпус прожектора герметизирован, степень защиты – IP66. Прожектор комплектуется
специальным креплением для регулировки и фиксации при монтаже.
Прожектор оснащен встроенным стабилизатором. Он ограничивает потребляемый LED-матрицей ток в
безопасной области работы, позволяет длительное время сохранять заявленные характеристики
прожектора и защищает от кратковременных импульсов (длительностью до 5мс со скважностью не
менее 20) напряжения до 50В на входе.
Работа прожектора автоматизирована с помощью фотодатчика, включающего прожектор при
уменьшении наружной освещенности менее установленного порога в 10-12 Люкс и выключающего
прожектор при увеличении освещенности выше порога с гистерезисом (превышением) в 5-7 Люкс с
точностью +/-20%. Время задержки выключения прожектора с момента интенсивной засветки
фотодатчика - 20 - 25с. Такая функция необходима для уменьшения вероятности ложного выключения
прожектора, например, во время кратковременной (менее 20с) засветки его фарами проезжающего
автомобиля или от близко расположенного светодинамического рекламного щита. Фотодатчик,
чувствительный в видимой области дневного света, расположен в нижней части корпуса. В условиях
офисного (люминесцентного) освещения чувствительность фотодатчика не ухудшается.
Конструкция прожектора постоянно совершенствуется, поэтому возможно отличие внешнего вида
прожектора от приведенного в настоящем РЭ.
Комплект поставки
Прожектор - 1 шт., кронштейн-скоба - 1шт.,кронштейн для крепления к кожуху Smartec -1шт,
монтажный комплект - 1шт., паспорт - 1шт, упаковка - 1шт.
Правила хранения и эксплуатации
Хранение прожектора осуществляется в заводской упаковке в помещении при отсутствии агрессивной
среды в виде паров и тумана, кислот, солей и щелочей. Температура окружающего воздуха от -50°С до
+50 C°; относительная влажность воздуха 95% при температуре +25С°.
Эксплуатация прожектора осуществляется во всепогодных условиях при температуре окружающей
среды от -40°С до +40 C° и относительной влажности воздуха 80% при температуре +25С°
Монтаж и подключение прожектора
Монтаж производится с помощью входящих в комплект кронштейнов, либо кронштейнов,
поставляемых опционально. При монтаже необходимо установить прожектор в соответствии с
вертикальной ориентацией охлаждающих ребер радиатора (в настенном варианте), а также
обеспечить свободное обтекание воздушным потоком корпуса прожектора для обеспечения
безопасного температурного диапазона при эксплуатации. Питание прожектора осуществляется от
источника постоянного напряжения 12В с допуском +15/-10%. Полярность подключения питающего
кабеля: (+12В) – коричневый; (-12В) – синий. Прожектор имеет встроенную защиту от несоблюдения
полярности питающего напряжения.
Перед началом эксплуатации необходимо удалить со светофильтра защитную пленку.
Техническое обслуживание
Прожектор имеет неразборную конструкцию и является изделием, не требующим обслуживания в
течение всего срока эксплуатации. В процессе эксплуатации прожектора, по мере загрязнения,
необходимо производить чистку защитного светофильтра и охлаждающих ребер радиатора. Чистка
радиатора производится удалением пыли мягкой щеткой или кистью. При необходимости, возможно
применение воды или сжатого воздуха давлением до 0,15МПа. Чистка светофильтра производится
влажной хлопчатобумажной тканью или бумажной салфеткой с непрерывной сменой контактирующей
поверхности ткани/бумаги, во избежание образования царапин на поверхности светофильтра.
Внимание! Растворители и химические реагенты для чистки не применять!
