Выходная мощность блока питания

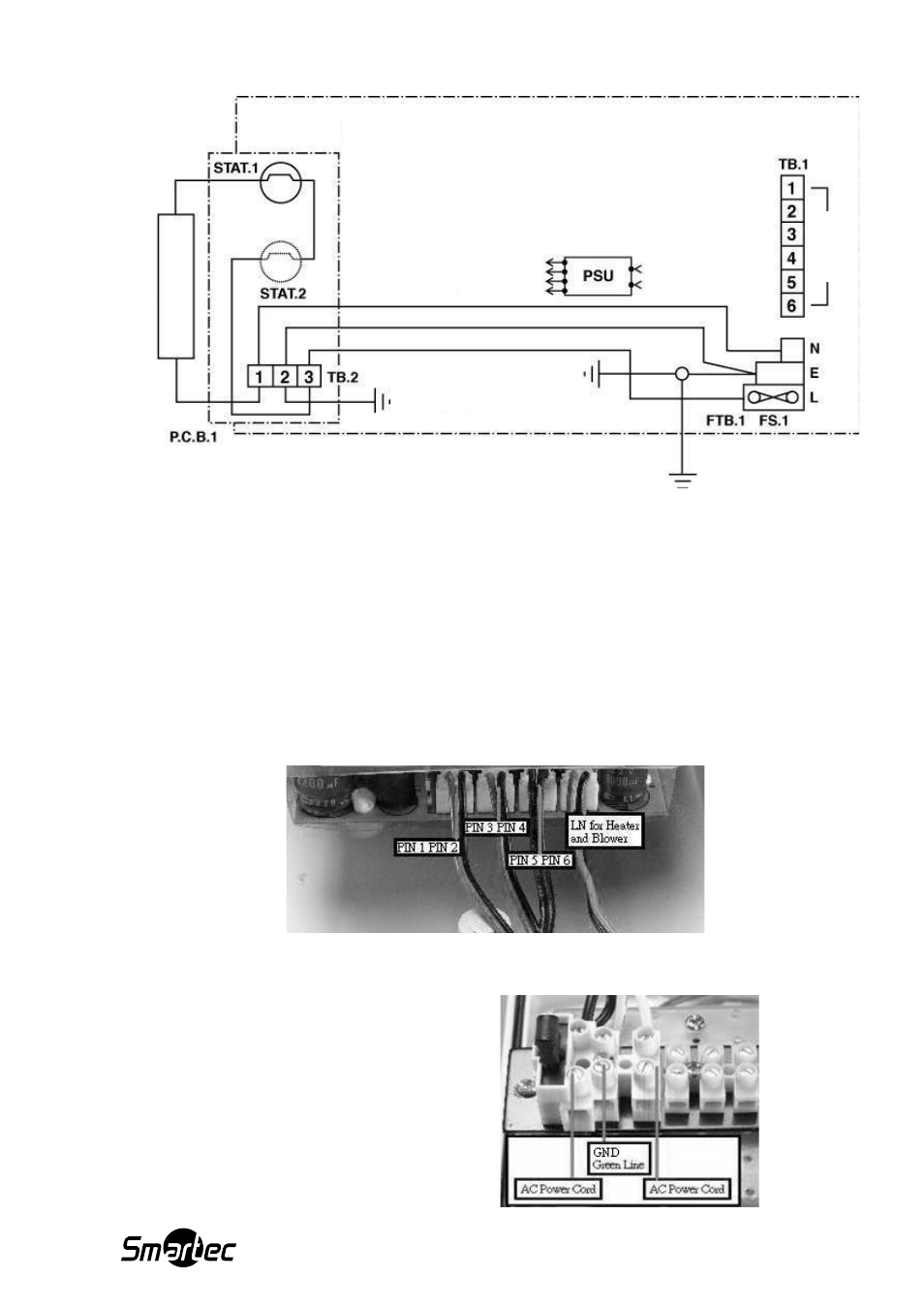

На рисунке ниже показаны дополнительные выходы 12 В постоянного тока для
питания камеры, IP-видеосервера, ИК-прожектора и других дополнительных
устройств, но эти выходы НЕ являются независимыми. Общий ток нагрузки для
блока питания не должен превышать 3,5А .
Если Вам не требуется подключение дополнительных устройств, то выньте
провода из контактных колодок.
Подключение переменного тока:
(Клеммная колодка FTB.1)
H.1
и
H.2
Н1, Обогреватель (16Вт) / STAT1 : Выключение при 28
0
С
/ Включение при 18
0
С
Н2, Обогреватель (16Вт) / STAT2 : Выключение при 10
0
С
/ Включение при 0
0
С
Запасная
Нейтраль
Земля
Фаза
Заземление
80‐260VAC
12VDC
3.5A
Заземление
